Детали кузова Ваз 2107: их назначение и модернизация своими руками


Детали кузова Ваз 2107
Детали кузова Ваз 2107

Детали кузова Ваз 2107 бывают сварного и навесного типа. Первые связаны при помощи сварочных точек и дополнительно укреплены дугой. Навесные детали могут соединяться с помощью болтов. На Ваз 2107 детали кузова условно относятся к трем зонам автомобиля: передку, середине и задней части. Узнаем, какое у них предназначение, как они влияют на геометрию кузова, его аэродинамику и можно ли их модернизировать.

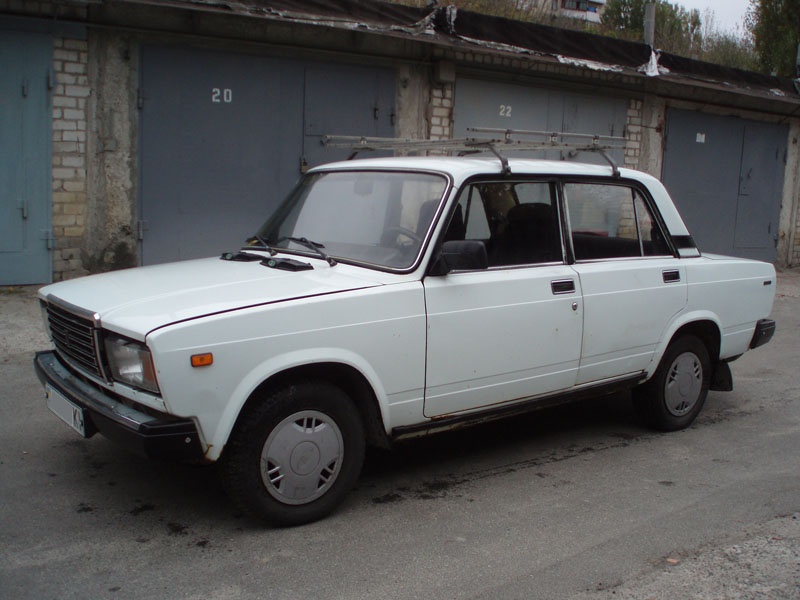

Взгляд с общего ракурса

Экстерьер «семерки» в целом копирует остальные вазовские модели, под названием «классика». С другой стороны, некоторые детали и составляющие остова неодинаковые. Они просто не подойдут к общему экстерьеру из-за того что разнятся по базовым параметрам.

Кузовные детали ваз 2107
Кузовные детали ваз 2107

Начнем с передка. К этой зоне автомобиля относятся вот эти составляющие: капот, фартук с передним бампером (причисляются больше к декоративным элементам) и крылья.

Что касается средней части автомобиля, то сюда относится крыша Ваз 2107, пороги, двери.

Наконец, задняя часть машины включает крылья, крышку багажного отсека и задний фартук.

Все основные элементы кузова изготовлены из отштампованной стали, дополнительные – из пластика. Если происходят незначительные повреждения, то их запросто рихтуют, а при надобности заменяют на новые без особой сложности.

Примечание. За исключением «оперения», все элементы кузова «семерки» соединяются методом сварки.

Сравнительно «семерка» выглядит более современнее, чем остальные модели «классики». Именно по этой причине машина осталась на конвейере по производству, хотя конструкторами никаких значительных изменений проведено не было.

Салон автомобиля оснащен 4-я сидениями. Передние кресла выполнены в виде независимой регулируемой конструкции. Что касается задних, то они никакой регулировки не имеют. Облицовка салона – пластик, крыша обтянута кожзамом.

Салон «семерки» в конструктивном плане превосходно защищен от фронтального и заднего ударов, но боковой наезд другой машины способен привести к катастрофическим последствиям.

Капот

Деталь кузова «семерки», прикрывающая моторный отсек. Это и является основным предназначением кузовного элемента: оберегать «сердце» машины от воздействия внешней среды и защищать от посторонних взглядов. Есть у капота и назначение другого рода, хотя и второстепенного:

  • От капота в некотором роде зависит аэродинамика машины;
  • Благодаря капоту улучшается прохождение воздушного потока к двигателю. Воздух идет направленно и лучше через специальные заборники воздуха и щели дополнительного типа, проделанные в капоте;
  • Капот способен поглощать гул и незначительную тряску, которые издает ДВС в процессе эксплуатации. Особенно это ощутимо на больших скоростях.

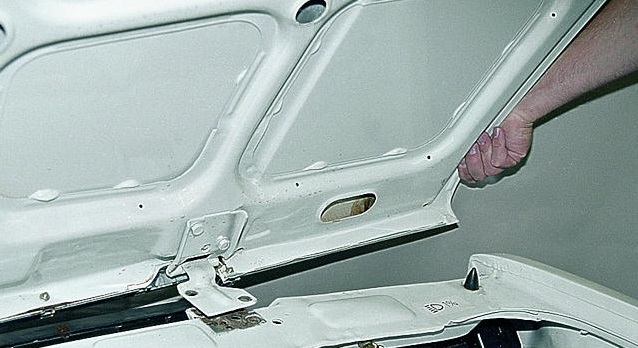

Ваз 2107 кузовные детали
Ваз 2107 кузовные детали

Соединение с кузовом Ваз 2107 осуществляется петлями и болтами. Сам капот состоит из 2-х панелей, связанных друг с другом краевой завальцовкой с последующим осуществлением сварки. Все швы и стыки аккуратно загерметизированы мастикой.

Примечание. Капот на Ваз 2107 можно регулировать. Для этого предусмотрены увеличенные отверстия в петлях капота.

Цена капота в отдельности, как правило, не превышает 2,5 тыс. рублей.

На этапе заводского производства капот изнутри покрывают шумоизоляционным материалом. Как правило, на «семерке» это полимер.

Один из способов модернизации: установка дефлектора

Кузовные запчасти ваз 2107
Кузовные запчасти ваз 2107

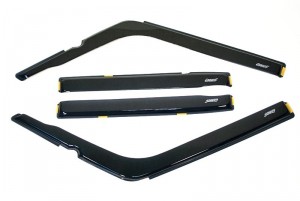

Капоты современных автомобилей предусматривают специальную защиту лобового стекла и передней части машины. Называется она дефлектором или просто «мухобойкой» На «семерку» дефлектор можно приобрести в отдельности и установить своими руками.

Дефлектор способен хорошо оберегать капот от налипания мошек при движении автомобиля. Из-за этого он и назван в народе «мухобойкой». Особенно актуальна такая защита при движении на большой скорости.

Но это, конечно же, не единственная функция дефлектора. Модернизация капота этим способом может улучшить аэродинамические показатели автомобиля, защитить ЛКП основной детали от порчи. В частности, это касается следующих моментов:

  • Поток встречного воздуха после установки «мухобойки» будет идти над лобовым стеклом, оставляя последний элемент чистым. Самое же главное – ветер уже не так сильно будет мешать движению вперед, так как большая его часть пойдет вверх;
  • Сам капот будет защищен от сколов и царапин, которые возникали раньше от попадания на встречке мелких камней и песчинок.

Деталь удастся запросто поставить своими руками на крепежи базового типа, то есть металлические пластины. Последние бывают, как известно, с отверстиями и крепятся с одной стороны на дефлектор, а с другой – к готовым креплениям на капоте «семерки». Смотрите на фото стандартное крепление с саморезом.

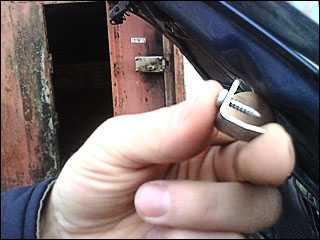

Крепление дефлектора
Крепление дефлектора

Капот Ваз 2107 имеет следующие размеры в мм: 950х70х1420. Весит он около 14 кг. Имеет одно из важных значений в геометрии всего кузова, хотя и является навесным элементом.

Облицовочная панель (фартук) и передний бампер

Облицовочная панель или передний фартук на «семерке» играет больше роль декоративную. Но кроме придания стильного внешнего вида, фартук еще дает немало пользы. В частности, благодаря ему во время дождя вода не летит прямо на лобовое стекло, а отсекается этим элементом.

Фартук расположен прямо под бампером и представляет собой гибкий щиток, служащий также для предотвращения порчи передка автомобиля от брызг из-под колес.

Ваз 2107 кузовные запчасти
Ваз 2107 кузовные запчасти

Данный конструктивный элемент кузова имеет специальные отверстия под кронштейны переднего бампера и решетку радиатора (последняя крепится на него). Фартук из-за своего «экстремального» расположения (внизу и спереди) становится уязвим к ударам и коррозии. Соединяется с кузовом посредством точечной сварки.

Конструкция фартука «семерки» должна быть продумана тщательным образом, отвечать форме и геометрии всего кузова автомобиля, иначе на большой скорости его просто вырвет. Кроме того, несоблюдение геометрии и конструкции приведет к повышенному расходу топлива на высокой скорости.

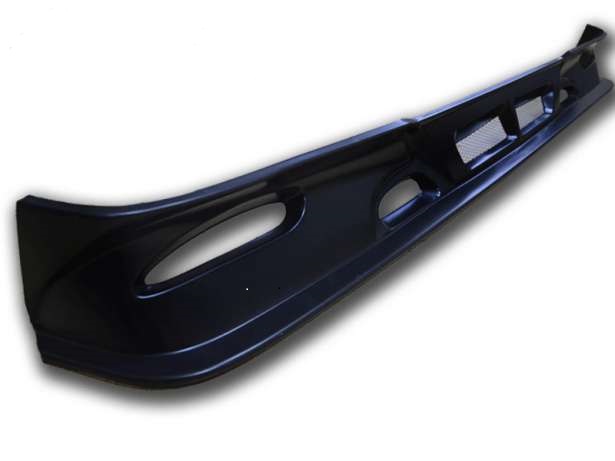

Тюнинг фартука
Тюнинг фартука

Цена на передний фартук для Ваз 2107 в отдельности начинается от 600 рублей. Деталь может быть разного качества изготовления, иметь другую окраску и неодинаковые конструктивные особенности.

Передние фартуки, продающиеся как отдельный элемент декора кузова, бывают со специальными креплениями к бамперу. Что касается родных «семеровских», то они свариваются, как и говорилось выше, с кузовом авто.

Задний фартук также обязателен и должен иметь специальные крепежные пластины, обеспечивающие его неподвижное состояние и не дающие ему оторваться в дороге.

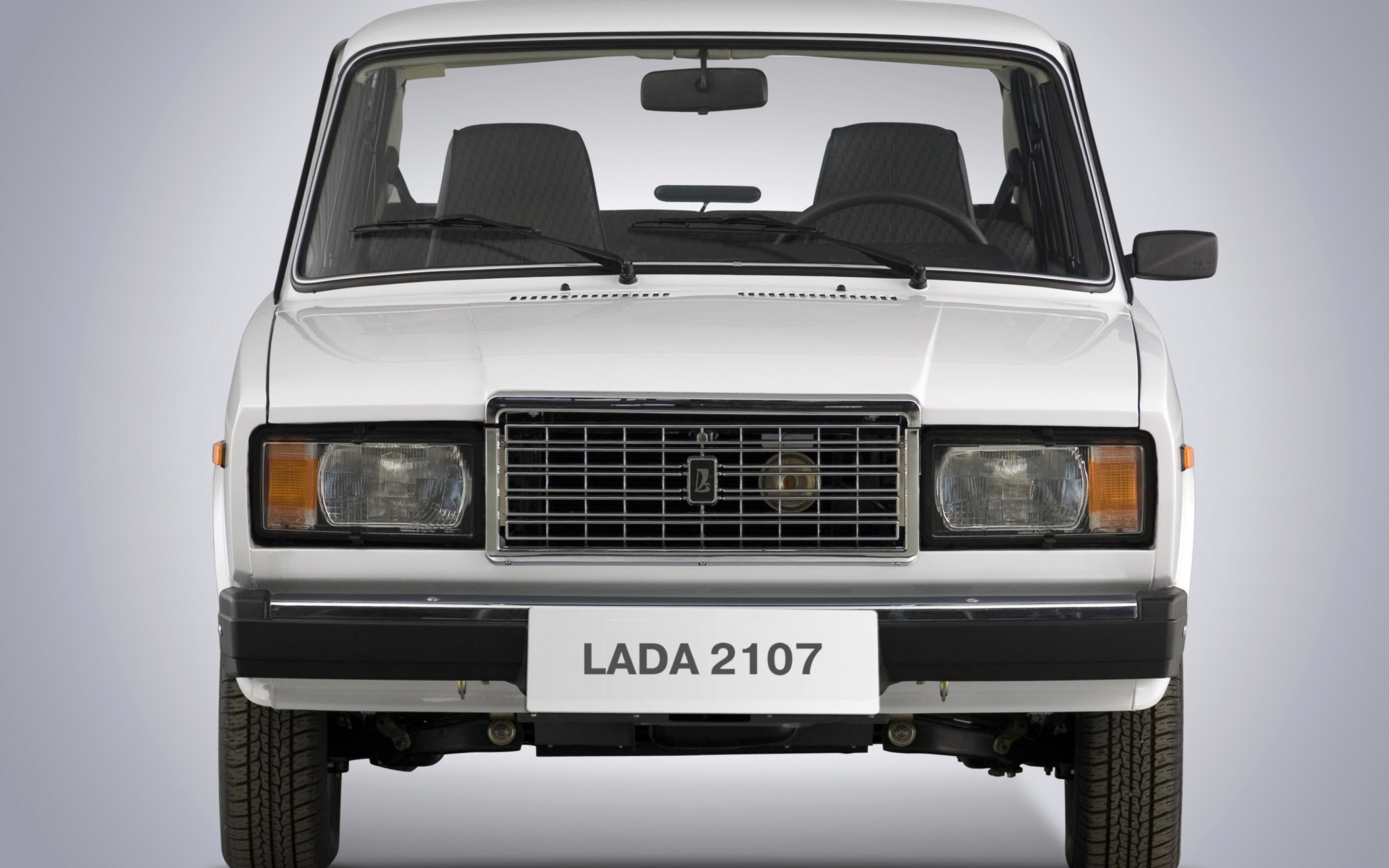

Бампер передний

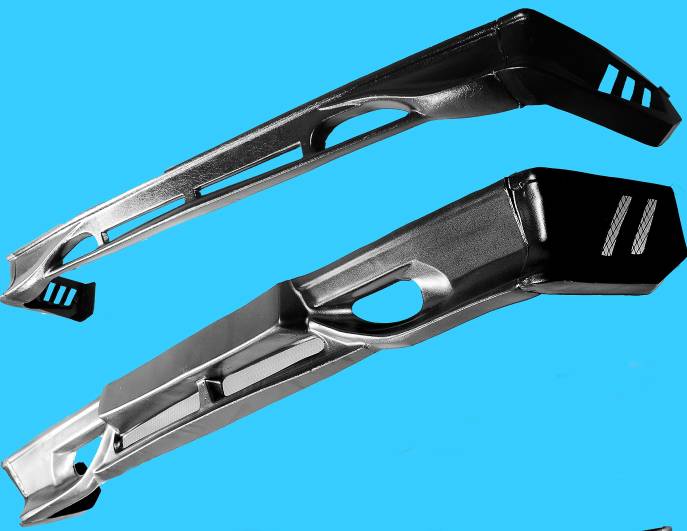

Передний бампер тюнинг
Передний бампер тюнинг

Бампер не только призван удерживать энергию фронтального удара первым, но и играет немалую роль в дизайне экстерьера «семерки». Говоря другими словами, это брус, расположенный впереди и предохраняющий кузов от повреждений при незначительных столкновениях.

Благодаря современным материалам на синтетической основе бамперы стали изготовлять намного легче и красивее, чем они были до этого. Так, изящные бамперы с отогнутыми кромками выполняют одновременно и роль спойлеров, увеличивая прижимную силу авто.

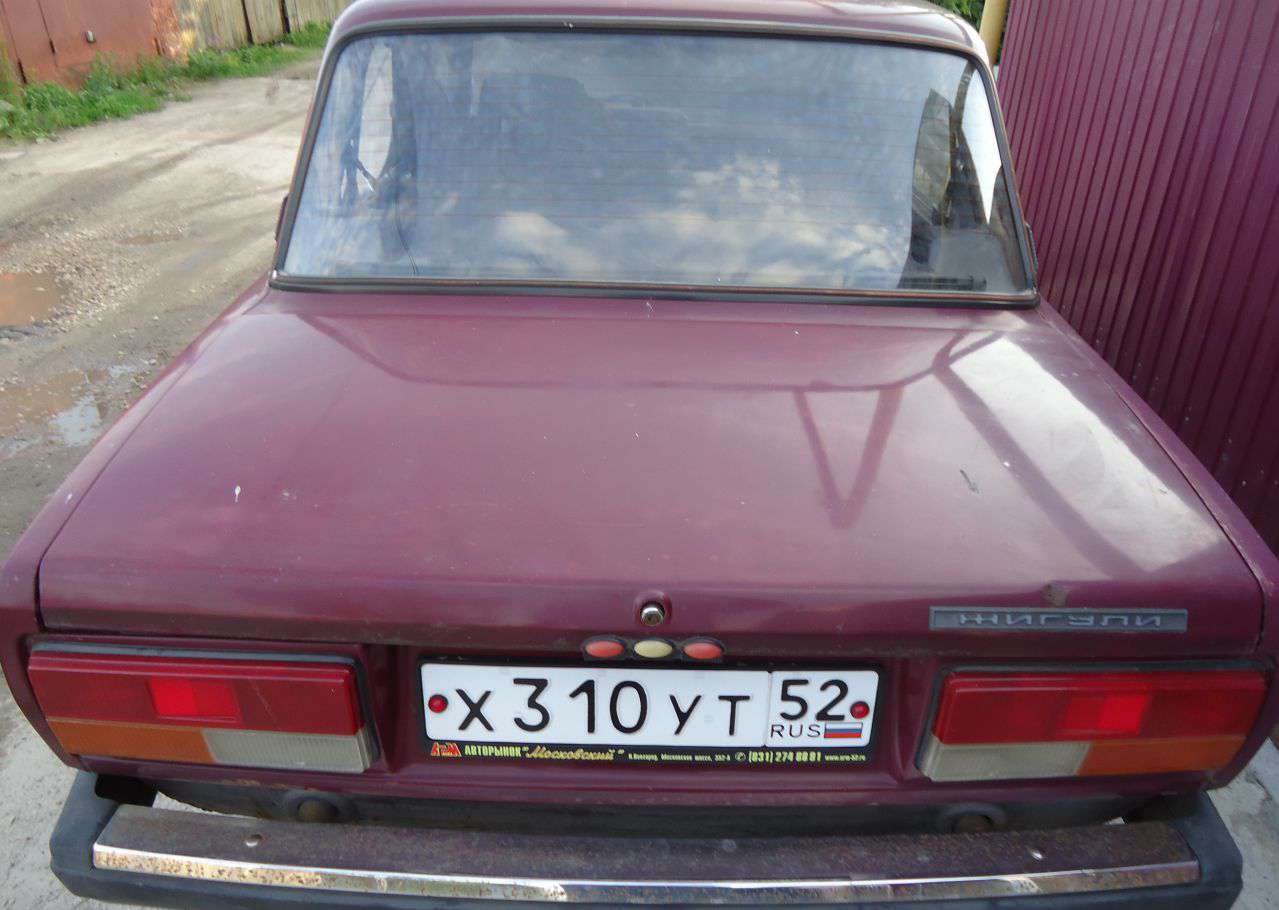

Задний бампер Ваз 2107
Задний бампер Ваз 2107

Передний и задний бамперы на Ваз 2107 изготовлены из пластмассы или тонкого металла, имеют накладки из хрома. Крепятся при помощи специальных кронштейнов.

Передний бампер оснащен площадкой для крепления номера и по этой причине шире на 5 см, чем задний.

На сегодняшний день владельцу «семерки» предлагается три варианта бамперов на Ваз 2107: пластиковый, пластиковый с хромированными накладками, с кронштейнами для крепежа. Цена начинается от 600 рублей.

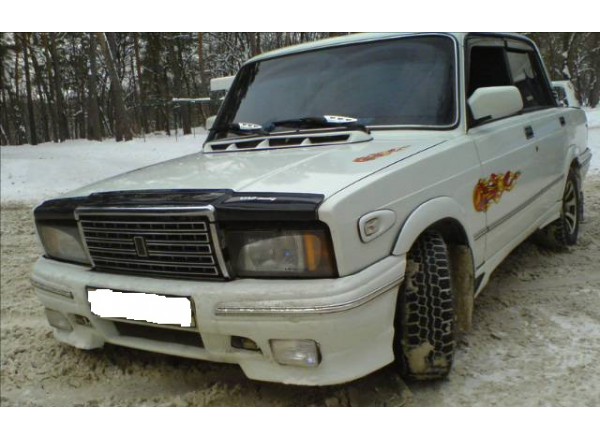

Тюнинг переднего бампера

Модернизация переднего бампера «семерки», прежде всего, подразумевает улучшение внешнего вида. Если говорить откровенно, то заводские бамперы семейства Ваз 2107 смотрятся мягко говоря бутафорски. Никакого зрительного, а еще важнее, качественного функционала, они в себе не несут.

Реализация идеи тюнинга бампера на Ваз 2107 (можно и заднего) заключается в его усилении металлическим профилем Г-образного сечения. Кроме того, чтобы придать более эстетичный внешний вид, деталь передвигается немного от кузова.

Работать нужно со снятыми бамперами. Вот, что нужно сделать:

  • Поставить заранее приготовленный усилительный уголок к бамперу и наметить посадочные отверстия, а затем просверлить их в профиле;
  • Нижняя часть профиля выгибается вперед. Таким образом, создается крепеж для нижнего болта бампера;
  • Сначала крепится на кузов усилитель, затем на него бампер.

В итоге получаем массивный бампер, не боящийся легких и средних ударов и выглядящий внешне намного эффектнее, чем заводской.

Легкие бамперы на Ваз
Легкие бамперы на Ваз

Крылья

Передние крылья на Ваз 2107 представляют собой отдельный элемент кузова с арочным вырезом для колеса. Крепятся при помощи сварки, хотя на большинстве современных автомобилях фиксация осуществляется при помощи пластиковых или металлических элементов крепления.

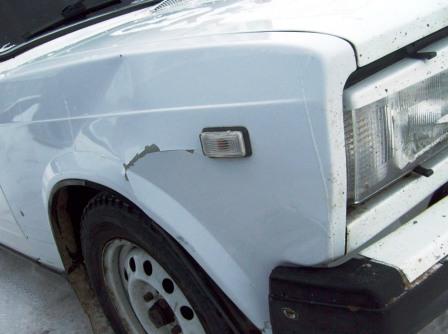

Поврежденное крыло Ваз 2107
Поврежденное крыло Ваз 2107

Основная задача крыла – уберегать от попадания грязи и камней из-под колес в салон через открытое стекло при движении ТС. Располагаются передние крылья вдоль отсека ДВС.

Помимо этих функций, крыло играет немаловажную роль в аэродинамике ТС. Не зря конструкторы, работающие на фабриках и заводах известных автопроизводителей, постоянно подвергают данный элемент кузова рестайлингу. Крыльям стараются придать максимально обтекаемую форму с целью уменьшить показатель встречного сопротивления или КЛС.

Заднее крыло также крепится к кузову методом сварки, как и переднее. Фиксация осуществляется к боковине кузова, панели задней части и к полу топливного бака (правое). Чтобы усилить крыло, штатно предусмотрены усилители, установленные на деталь изнутри. Правое крыло оснащено заливным лючком горловины топливного бака.

Инструкция по замене переднего и заднего крыла на «семерке»

Крыло переднее из-за своего расположения часто подвергается внешнему воздействию и вскоре повреждается. Узнайте, как заменить его своими руками. Вот, что нужно сделать:

  • Снять с машины капот, бампер и другие элементы кузова, мешающие доступу;
  • Выявить на глаз места точечной сварки. Они расположены бывают в следующих зонах: на месте установки фары, возле отсека ДВС на сточном желобе и в зоне соединения двери;
  • Взять дрель и срезать сварочные точки.

Совет. Если дрель не «берет» сварку, можно воспользоваться сварочным методом срывания точек.

Продолжаем:

  • Зубилом с острым концом отсоединить точки, связывающие деталь с передком автомобиля, низом и стойкой;
  • Снять крыло;
  • Болгаркой или тем же зубилом сбить остатки детали на кузове.

Новое крыло ставится так: вначале крепится струбциной и приваривается точками, временно. Струбцина снимается, проверяется соответствие с зазорами, а уже затем деталь сваривается с кузовом окончательно.

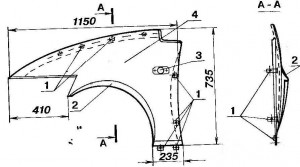

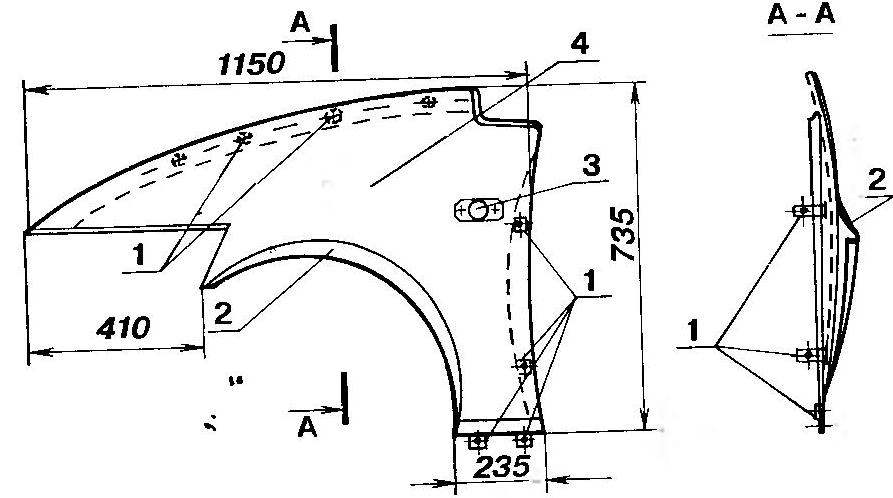

Схема крыла
Схема крыла

С некоторыми отличиями осуществляется рокировка крыла сзади:

  • Вначале снимается обшивка в багажнике, в салоне – демонтируются задние сидения;
  • Срезается болгаркой крыло. При этом рекомендуется отступить от заводского шва на 1 см;
  • Схватить прочными кусачками оставшийся на кузове металл, снять его;
  • Тщательно осмотреть арку и при надобности отремонтировать ее, с обязательной обработкой грунтовкой;
  • Новое крыло ставится, как и переднее.

После сварочных работ обязательно отшлифовать швы болгаркой, покрыть их материалами с высокими защитными свойствами. Изнутри крылья желательно покрыть антикором.

Стоимость крыла стандартно начинается от 850 рублей.

Видео о том, как отремонтировать фартук и заменить крыло

Крыша

Она является частью металлического корпуса — основы основ кузова. Задача крыши не только защищать салон сверху, закрывая его, но и в аварийной ситуации гасить энергию удара. На Ваз 2107 крыша усилена поперечинами, выступающими как ребра жесткости.

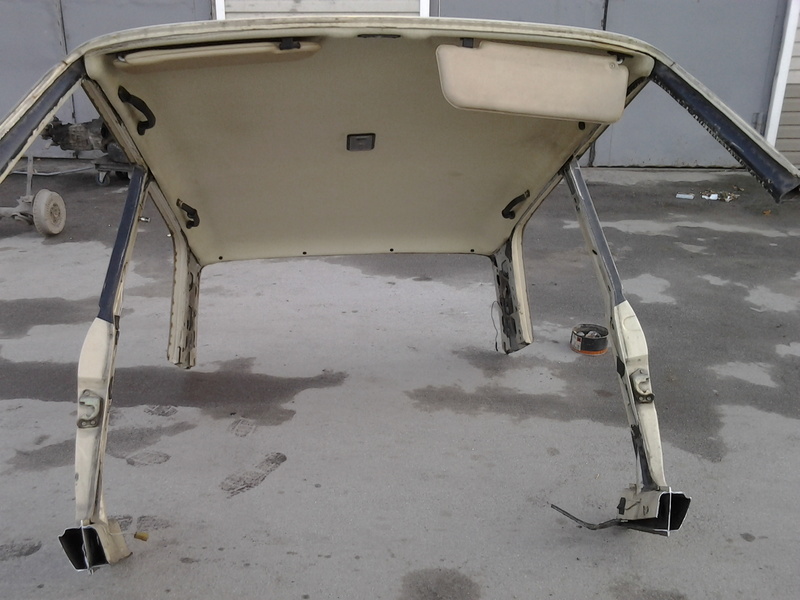

Крыша Ваз 2107
Крыша Ваз 2107

Крыша «семерки» непосредственно связана с общей геометрией кузова. После удара или аварии обязательно проверяется, не «повело» ли крышу. Для этого замеряются размеры дверных диагоналей следующим образом: от низа заднего угла до верхнего угла передка. Кроме того, для вещей убедительности, мерят диагональ и самой крыши.

Стоимость крыши, как отдельного элемента кузова, начинается от 3 тыс. рублей. Размеры, мм: 1290х100х1550. Вес – 15, 6 кг.

Пороги

Главным предназначением порогов является, защищать уязвимые боковые стороны кузова автомобиля. По этой причине пороги часто подвержены повреждениям. Кроме того, садясь или слезая с автомобиля, пассажиры и водитель периодически соприкасаются с ними, царапая элементы обувью. В итоге с них сходит ЛКП, это вызывает коррозию и гниение.

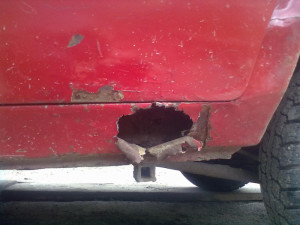

Дырка на пороге
Дырка на пороге

На «семерке» классическая замена или ремонт порога начинается с регулировки дверных петель. Если этого не сделать, то заменить правильно порог не получится из-за зазора.

После этого, делается следующее:

  • Двери снимаются;
  • Порог срезается (вначале наружная часть, затем усилитель);

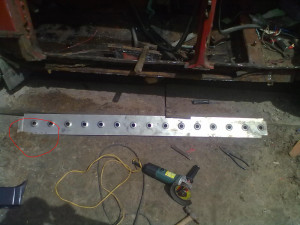

Усилитель порога
Усилитель порога

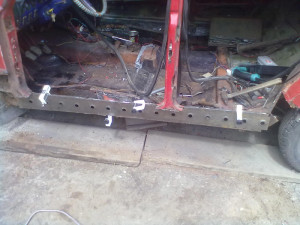

  • Новый усилитель приваривается через отверстия на нем, как на фото ниже;
Установка порога своими руками
Установка порога своими руками
  • Ставится новый порог.

Цена на комплект порогов Ваз 2107 начинается от 200 рублей. Толщина, как правило, 2-3 мм.

Остальные кузовные детали Ваз 2107, такие как двери и крышка багажника, тоже имеют значимое место в конструкции кузова и его геометрии.

Каждый из элементов кузова «семерки» имеет свой ИД номер, схему отливки и свою толщину. Так, для крыши – 0,9 мм, а для задних арок колес – 1 мм.

Размеры Ваз 2107 вне зависимости от комплектации

Длина, ммШирина, ммВысота, ммСнаряженная масса с оборудованием и материалами, кгПолная масса с пассажирами и грузом, кг
41261620143510301430

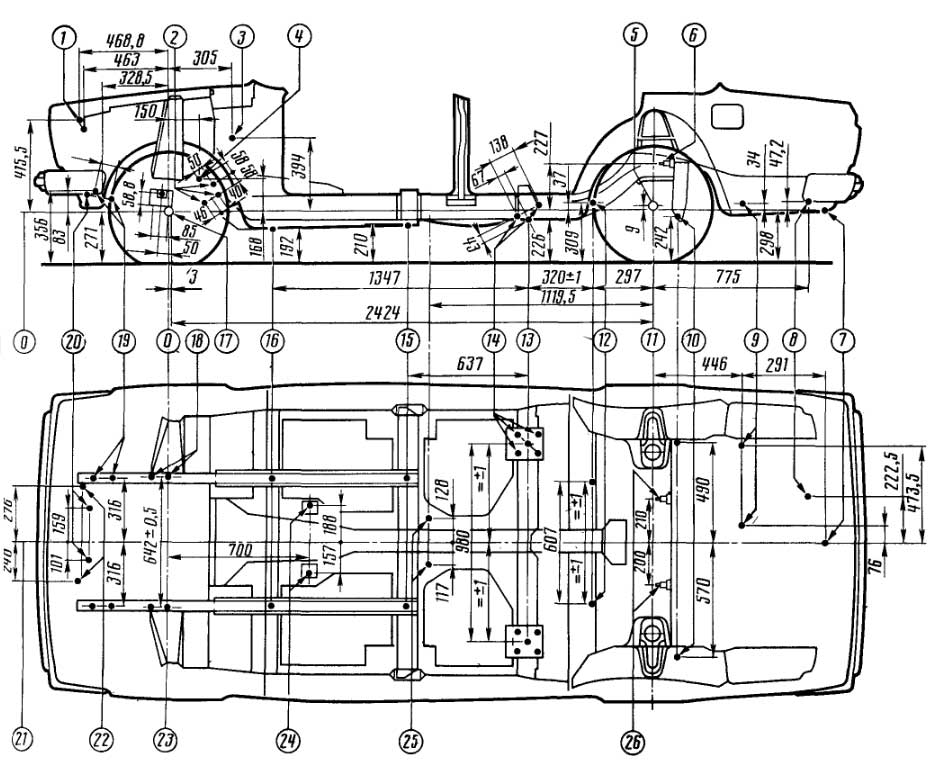

Размеры и геометрия кузова ваз 2107
Размеры и геометрия кузова ваз 2107

Детали кузова «семерки» выполняют одновременно важные роли, придавая всему каркасу автомобиля прочность и функциональность. Узнать больше об элементах и о том, как проводится их замена, можно из видео (один из обзоров приведен выше) и полезных фото. Ценную информацию можно найти также в других статьях нашего сайта.
