Отопление в покрасочной камере


Обогрев покрасочной камеры нужен для технологического процесса, а не для создания комфорта. Какое отопление необходимо в покрасочной камере? К этому вопросу нужно подойти с должным вниманием. Камера для окраски автомобилей не просто помещение, а целая система. Отопление, освещение и вентиляция в ней должны обеспечивать хорошую производительность и оптимальную температуру для правильного высыхания красочного слоя.

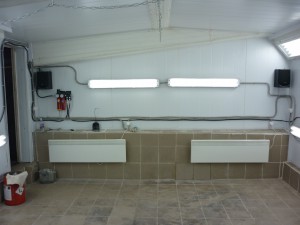

Отопление в покрасочной камереВажно обеспечить правильную температуру высыхания. Слишком быстрый или слишком медленный процесс ни к чему хорошему не приведёт. Любая система обогрева состоит из трёх конструктивных элементов:

  1. Теплогенератор;
  2. Теплообменник;
  3. Система циркуляции.

Теплогенераторы покрасочных камер

Источник тепла в системе отопления камеры – ключевой элемент. Именно он производит необходимое для поддержания нужной температуры тепло. Для этих целей можно выбрать один из доступных вариантов теплогенераторов:

  • Дизельные;
  • Газовые;
  • Инфракрасные.

Ориентироваться при выборе источника тепла нужно, прежде всего, на конструктивные особенности и специфику конкретной камеры. Далее рассмотрим каждый источник подробнее.

Дизельные генераторы тепла

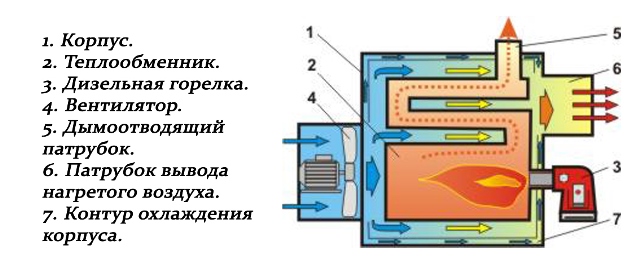

Дизельный теплогенератор
Дизельный теплогенератор

В качестве топлива в таких агрегатах используется керосин или дизельное топливо. Нагрев теплоносителя осуществляется непрямым методом. Высокая эффективность и полная автоматизация работы обеспечили широкое распространение именно этому виду устройств.

В большинстве покрасочных камер используется именно этот тип генераторов. Высокая степень автоматизации работы агрегата позволяет оптимизировать процесс сушки. Оператору достаточно задать алгоритм. Кроме того, использование в качестве керосина экономически выгодно для владельцев камер.

Газовые генераторы

Тип отопительных агрегатов, по популярности недалеко ушедший от дизельных. Основное преимущество таких агрегатов – экологическая чистота. Сгорающий газ не создает выхлопа, загрязняющего атмосферу. При этом эффективность работы не меньше, чем у дизельных.

В общем, два вышеупомянутых типа нагревательных систем равнозначны. Принципиальная разница только в потребляемом топливе. А еще в более сложном процессе установки. Обилие разрешительной документации и постоянных проверок усложняет процесс установки. Но в долгосрочной перспективе газовый теплогенератор все же выгоднее.

Инфракрасные светильники

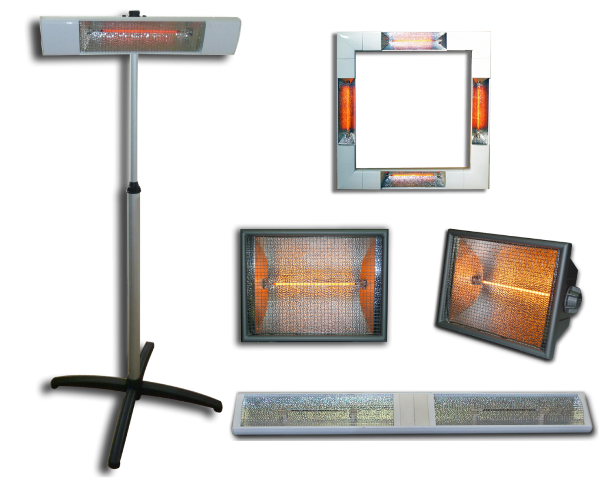

Инфракрасные светильники
Инфракрасные светильники

Наиболее подходящий вариант, когда требуется высушить конкретную часть кузова. Принцип работы основывается на нагревании поверхности, а не воздуха. Использование такого типа нагревательных элементов предоставляет возможность сэкономить на системе циркуляции воздуха.

Существуют варианты подвесных инфракрасных систем нагрева. Но для сушки полностью окрашенного кузова они вряд ли подойдут. Дело в том, что инфракрасное излучение, испускаемое нагревателем, останавливается преградами, поэтому обеспечить хорошую сушку всего корпуса будет проблематично.

Теплообменники в покрасочных камерах

Для поддержания постоянной температуры и циркуляции воздуха необходимо оснастить помещение теплообменником. Они делятся по принципу действия на рекуперативные и регенеративные.

Рекуперативные теплообменники

Отличительная черта работы рекуперативного теплообменника – изолирование потоков воздуха. Теплообмен в такой конструкции происходит между стенками камер. Такой тип распространен шире, так как не требует дополнительной системы рециркуляции воздуха. Его устройство, установка и обслуживание на порядок проще и дешевле регенеративного.

Регенеративные теплообменники

Этот тип агрегатов исключает образование точек высокого нагрева, обеспечивая равномерное распределение температур. Однако, этот тип менее выгоден в экономическом плане. Для его нормальной работы необходима установка дополнительной системы принудительной рециркуляции, что влечет за собой траты.

Система циркуляции воздуха

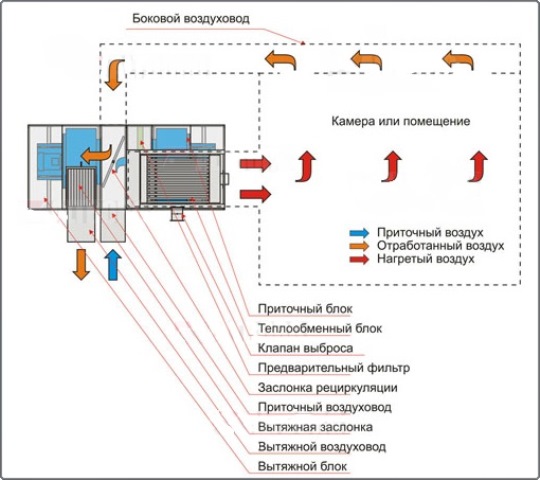

Конструкция системы обогрева покрасочной камеры
Конструкция системы обогрева покрасочной камеры

Система циркуляции воздуха в окрасочных камерах имеет сложное устройство. В ее функции входит как очистка воздуха от токсичных частиц лакокрасочных материалов, так и обеспечение оптимального движения воздуха во время сушки.

В продаже имеются готовые решения сложных систем циркуляции и фильтрации воздуха. Существует возможность самостоятельной организации системы на основе вентиляторов и блоков фильтрации.
