Как сделать правильное освещение в покрасочной камеры


Отличное качество покраски автомобиля может быть обеспечено лишь при условии, что покрасочная камера оснащена полным набором всех необходимых устройств. Но одно лишь наличие устройств не может быть гарантией успешности работ, которые во многом зависят от условий их проведения. Самым важным из этих условий является освещенность. Освещение в покрасочной камере должно быть правильно рассчитано и установлено, поскольку именно оно играет решающую роль в той работе, которая зависит от человеческого фактора, от возможностей человека оценить качество выполняемых операций.

Освещение в камерахКакое освещение необходимо для покрасочных камер

Каких бы то ни было жестких стандартов на предмет организации освещения в покрасочных камерах не существует. Имеются лишь отдельные рекомендации, некоторые характеристики которых варьируются в широких пределах. Зачастую выбираемые светильники, их установка, организация всей системы освещения носят сугубо индивидуальный характер, а заводской подбор систем освещения удовлетворяет запросы далеко не каждого специалиста-маляра.

Однако существует уже однозначно сложившаяся совокупность требований к системам освещения покрасочных камер таких, как:

  • минимально необходимый световой поток составляет 600 люмен, но в то же время он не должен превышать 2 000 люмен;
  • рассеивание света должно производиться так, чтобы обеспечивалась его однородность;
  • калибровка света должна производиться таким образом, чтобы его спектральный состав был максимально приближен к естественному, который наиболее приемлем для человеческого глаза;
  • освещение камер должно быть построено таким образом, чтобы исключался эффект мерцания;
  • система освещения должна гарантировать отсутствие слепых, слабо освещенных или затененных зон, чего можно добиться, используя дополнительные переносные источники света;
  • для рабочих камер необходимо подбирать такие светильники, которые обладают достаточной устойчивостью по отношению к механическим воздействиям, высокому давлению, перепадам температур и вибрациям;
  • уровень цветопередачи, обеспечиваемый источниками света, должен быть максимально приближен к тому, который существует в солнечный день. Индекс цветопередачи не должен опускаться ниже 80.

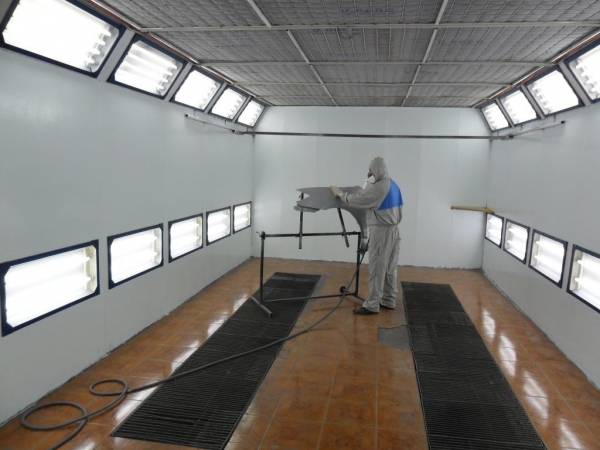

Освещение в покрасочных камерах

Эти требования обусловлены тем, что маляру во время работы приходится сильно напрягать зрение, поскольку условия видимости очень осложнены распыленными частицами красящего материала.

Применяемые схемы освещения

Поскольку автомалярами уже накоплен большой опыт как в способах выполнения их работы, так и в организации своего рабочего места, анализ и систематизация схем освещения покрасочной камеры позволяет вычленить те из них, которые являются наиболее оптимальными и эффективными. К таким схемам относятся:

  • потолочная, которая предполагает крепление всех осветительных приборов к потолку. Подобная схема легко выполнима собственными силами, однако при ее применении возникают проблемы во время окраски вертикальных поверхностей;
  • потолочно-стеновая, являющаяся наиболее рациональной при организации освещения профессиональных камер;
  • потолочная с применением переносных светильников, что удобно в небольших помещениях, где периодически меняются условия покраски, а места для обустройства бокового освещения недостаточно.

Туман, формируемый краскопультом, представляет собой такую среду, которая характеризуется высоким уровнем электрохимической коррозии и взрывоопасности. Именно этот факт вынуждает выбирать для светильников такие лампы, которые относятся к категории взрывозащищенных. Сами же светильники изолируются от общего объема камер с помощью защитных стекол.

Монтаж освещения собственными силами

Освещение в покрасочной камереПри оборудовании покрасочных камер своими силами, чтобы избежать трат, связанных с приобретением дорогого оборудования, короба, куда помещаются светильники, зачастую изготавливаются собственными руками.

Для изготовления таких коробов используются:

  • DIN-рейки для изготовления каркаса;
  • подложка из фольги для обеспечения пожаробезопасности и увеличения светоотражения;
  • стекло, иногда заменяемое менее безопасным полиэтиленом.

Такие короба должны оборудоваться также системой прокачки воздуха, соединенной с общей вентиляцией.

Зачастую, когда освещение камер для покраски устанавливается собственными руками, в глубокие расчеты не вдаются, отталкиваясь от неких усредненных параметров и руководствуясь следующими нехитрыми правилами:

  • считается, что одной лампочки мощностью 40 Вт вполне достаточно на каждый квадратный метр площади рабочего помещения;
  • переносные светильники могут иметь более значительную мощность, чем те, которые закреплены неподвижно;
  • основную массу ламп следует крепить на потолок, оставляя для верхней части боковых стен лишь пятую их часть;
  • между потолочными лампами должен выдерживаться интервал 40-50 см, а располагаться они должны двумя рядами, закрепленными на разных высотах;
  • световой поток от боковых ламп должен быть направлен вниз под углом 45°.

Подбор ламп освещения


Решив установить освещение в камере, следует четко определиться с выбором ламп, устанавливаемых в светильники. Следует помнить, что такие источники света, как, например, светодиодные шнуры, в этих условиях являются совершенно неприемлемыми. Для светильников покрасочных камер рекомендуется использовать следующие виды ламп:

  • накаливания;
  • люминесцентные;
  • светодиодные.

Рассмотрим поочередно степень эффективности каждой из них.

Лампы накаливания

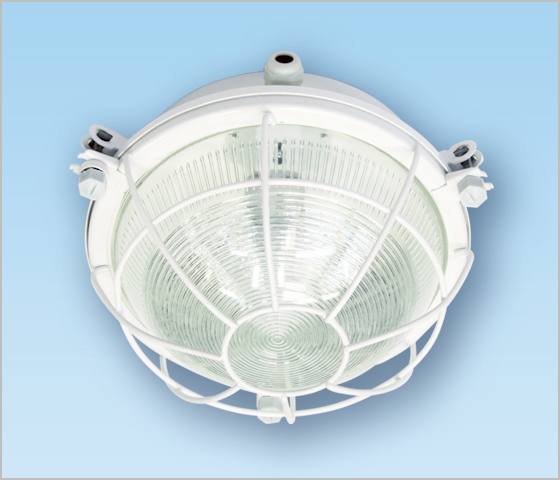

Лампа накаливания
Лампа накаливания

Эти привычные для всех лампы могут использоваться только в том случае, когда они имеют вакуумную колбу. Газонаполненные колбы не подходят для использования в местах проведения покрасочных работ из соображений безопасности. Наиболее удобными являются такие вакуумные лампы, у которых имеются тонированная поверхность и зеркальный отражатель. Они наиболее эффективны для переносных источников света и для технических зон камер, поскольку работают от относительно низкого напряжения.

К достоинствам таких ламп следует отнести:

  • доступная цена;
  • простота обслуживания.

Однако они обладают и существенными недостатками:

  • низкая надежность;
  • значительное тепловое излучение;
  • низкий уровень светоотдачи и низкий КПД, составляющий порядка 4%;
  • неэкономичность.

Люминесцентные лампы

Принцип действия, используемый люминесцентными лампами (световые ультрафиолетовые волны, производимые газоразрядным источником), позволяет создать поток света, аналогичный солнечному.

Такие лампы бывают двух типов: линейные(трубчатые) и компактные.

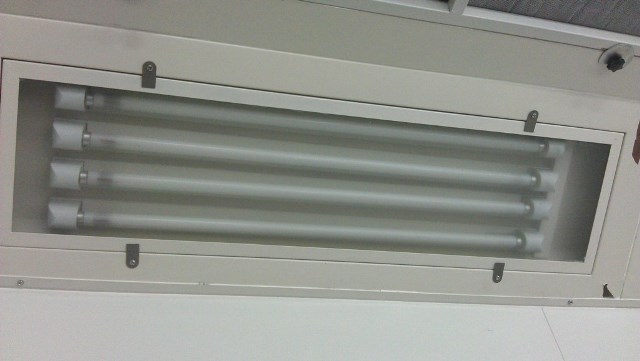

Люминесцентная  лампа
Люминесцентная лампа

Поскольку в покрасочных камерах достаточно важна собственная площадь светильника, то первый тип этих ламп является более предпочтительным.

Для люминесцентных лам также важно правильно их выбрать, исходя из производимого ими светового излучения, которое в маркировке указывается после буквы «Л». При проведении покраски наиболее предпочтительными являются лампы со световыми излучениями белого (Б), холодно-белого (ХБ), тепло-белого(ТБ) и дневного(Д) цветов.
Более правильное восприятие цветов обеспечивается при применении люминесцентных ламп со следующей дополнительной маркировкой:

  • «Ц» — цветопередача естественная;
  • «ЦЦ» — цветопередача высокого качества.

Достоинства таких ламп:

  • большая продолжительность эксплуатации, достигающая 20 тыс. часов;
  • высокий КПД;
  • экономичность.

Светильники с люминесцентными лампами имеют следующие недостатки:

  • задержка старта;
  • необходимость утилизации использованных ламп;
  • низкий уровень экологической безопасности;
  • ослабление светового потока по мере эксплуатации.

Светодиодные лампы

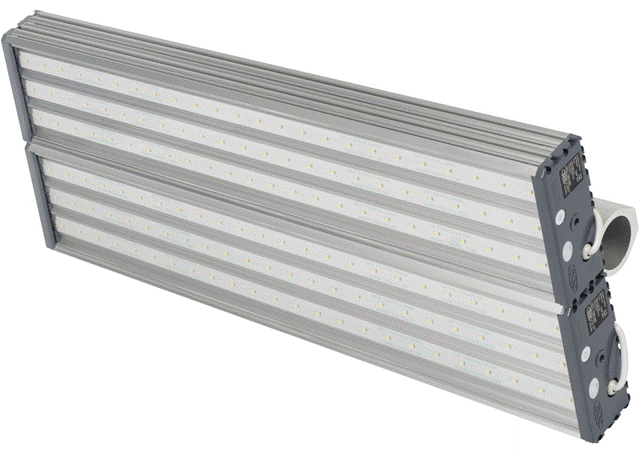

Светодиодная лампа
Светодиодная лампа

Для покрасочных камер светильники с этими лампами являются наиболее предпочтительными как в качестве основных верхних, так и дополнительных боковых источников света.

Такие лампы обладают огромным числом достоинств:

  • высокий КПД;
  • низкое энергопотребление;
  • высокий индекс цветопередачи;
  • прочность и устойчивость к вибрациям;
  • большая продолжительность эксплуатационного срока, достигающего 50 тыс. часов;
  • высокая экологическая безопасность;
  • отсутствие мерцания производимого ими светового потока;
  • способность работать при высоких температурах.

Единственный, но довольно существенный недостаток заключается в достаточно высокой цене.
