Практически все современные автомобили типа седан оснащены кузовом несущего типа, ваз 2101 в этом случае не исключение. А что значит несущий кузов, спросите вы? Это значит, что стальной короб кузова является не только комфортным вместилищем пассажиров, водителя и их багажа, но и по совместительству «несёт» на себе (и в себе) все элементы, узлы и агрегаты автомобиля.
Кузов ваз 2101 воспринимает не только статические нагрузки прикреплённых на него элементов, он так же сопротивляется их воздействию в процессе движения (в динамике). Это свойство каркаса автомобиля называется крутильной жёсткостью, которая на «копейке» составляет порядка 7300 Нм/град.

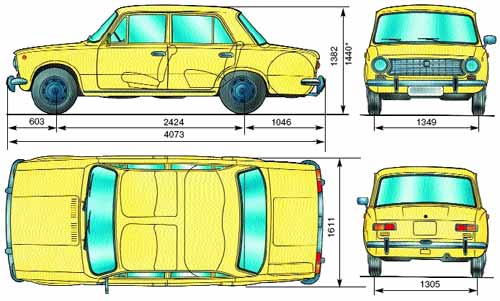

Очень сильно на данный показатель прочности и жёсткости кузова ваз 2101 влияет состояние его днища, порогов и крыши, которые связанны между собой передней панелью, стойками дверных и оконных проёмов, поперечной панелью багажного отделения. Вы можете сами убедиться в целостности геометрии, а значит и общего состояния вашего автомобиля, сняв размеры кузова ваз 2101 своими руками и сверив их с данными которые содержит в себе инструкция по ремонту автомобиля.

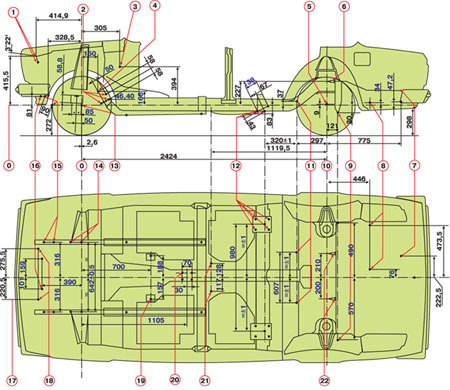

| 0 | Линия базы автомобиля |
| 1 | Крепление радиатора, верхнее |
| 2 | Маятниковый рычаг и картер рулевого механизма |
| 3 | Центр оси педалей управления |
| 4 | Ось центра механизма руля |
| 5 | Ось центра заднего колеса |
| 6 | Крепёж заднего амортизатора |
| 7 | Глушитель, заднее крепление |
| 8 | Глушитель, крепление спереди |
| 9 | Поперечная тяга |
| 10 | Ось центра задних колёс |
| 11 | Верхние продольные тяги |
| 12 | Нижние продольные тяги |
| 13 | Ось центра переднего колеса |
| 14 | Места креплений поперечины спереди |
| 15 | Стабилизатор поперечной устойчивости |
| 16 | Кронштейн радиатора |
| 17 | Центр оси кузова |
| 18 | Радиатор, верхнее крепление |
| 19 | Задняя опора двигателя |
| 20 | Ручной тормоз |
| 21 | Опора карданного вала |
| 22 | Амортизатор задний |

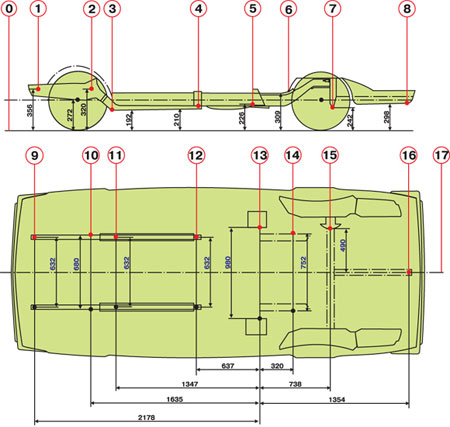

| 0 | Горизонт |
| 1 | Ось болтов передних креплений стабилизатора на пересечении оси поверхности лонжеронов |
| 2 | Ось болтов снизу крепежа картера механизма руля и кронштейна «маятника» |
| 3 | Пересечение технологических отверстий передней части днища с лонжеронами |
| 4 | Пересечение технологических отверстий с задними отверстиями передних лонжеронов |
| 5 | Ось болтов продольных нижних тяг |
| 6 | Ось болтов продольных верхних тяг |
| 7 | Верхний болт поперечной тяги |
| 8 | Ось заднего тех отверстия усилителя днища/поверхность усилителя |
| 9 | Ось переднего болта крепления стабилизатора |
| 10 | Пересечение позиции №2 с брызговиком лонжерона |
| 11 | Позиция №3 вид сверху |
| 12 | Позиция №4 вид сверху |
| 13 | Позиция №5/наружная поверхность кронштейна кузова |
| 14 | Позиция №6/наружная поверхность среднего лонжерона |
| 15 | Позиция №7, вид сверху |
| 16 | Позиция №8,центр тех отверстия усилителя днища |
| 17 | Центральная продольная ось кузова |

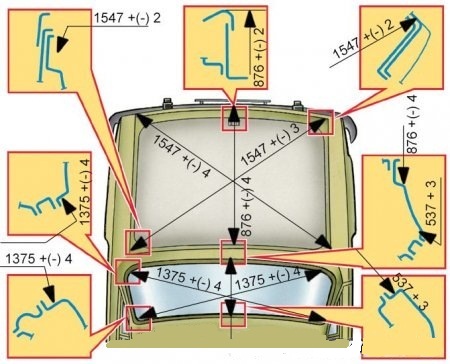

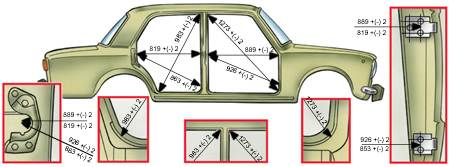

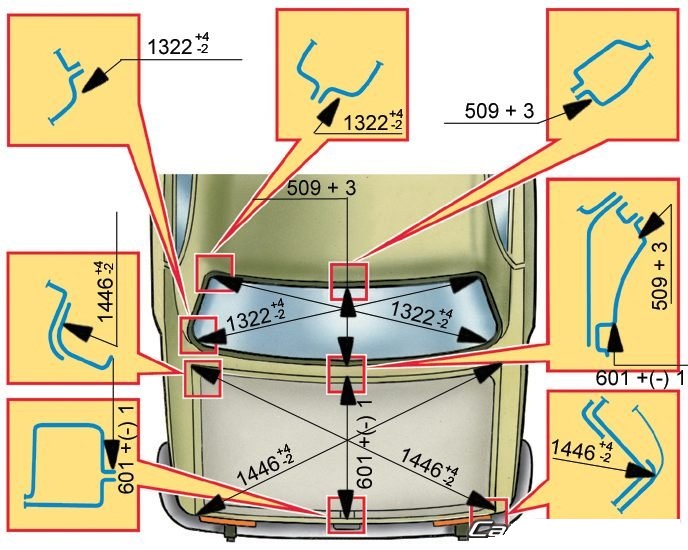

Что следует из вышесказанного? А то, что усталость кузова непосредственно сказывается не только на контрольных точках крепления узлов и агрегатов, которые показывает схема кузова ваз 2101 изложенная выше, так же она проявляется в «чистоте» геометрии его боковых и фронтальных проёмов. Распределение нагрузок по кузову в динамике происходит следующим образом: от элементов подвески спереди вибрация и удары переходят на поперечину и затем на подмоторную раму, после чего на площадь брызговиков и передний щит которые уже являются несущими элементами кузова. Сзади происходит примерно такая же картина, только в более укороченном виде, то есть без участия крепления силового агрегата, сразу с подвески на кузов автомобиля.
Ваз 2101 схема кузова
Как вы понимаете, при таком типе кузова и работе его подвески не последнюю роль в устойчивости и безопасности автомобиля играет то, из чего сделан сам каркас автомобиля. Понятно, что чем мы больше усилим слабые места кузова, тем он будет жёстче и устойчивей, но в этом и вся суть вопроса с подвохом: сколько весит кузов ваз 2101?
Усиливая каркас автомобиля, мы увеличиваем его массу, тем самым повышаем нагрузку на его конструктивные части. Замкнутый круг? Отнюдь, поэтому и преподают умные люди в институтах такую науку как сопромат, изучив которую инженеры проектировщики рационально подобрали толщину материалов, их соотношение размеров и сечения. В конечном итоге, все эти факторы помогли получить «на выходе» высоко прочностной каркас ваз 2101.

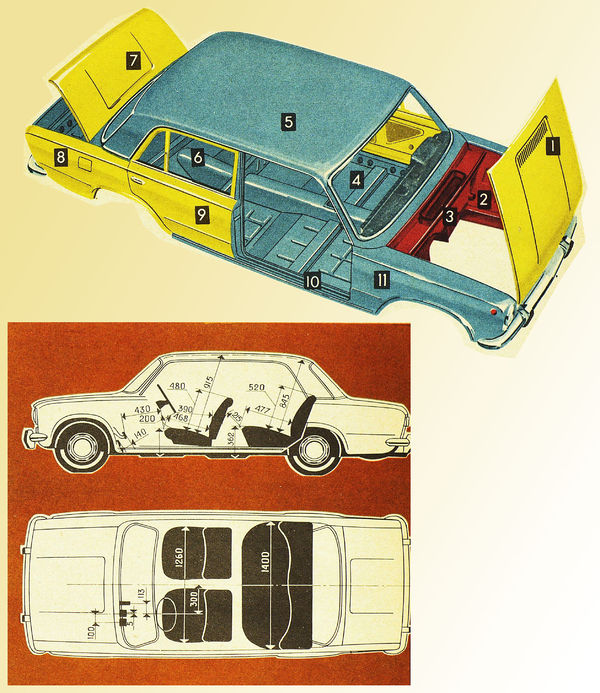

| 1 | 0,7 мм – капот |
| 2 | 1,0 мм – брызговики |
| 3 | 1,0 мм – передняя панель |
| 4 | 0,9 мм – передок пола |
| 5 | 0,9 мм – крыша |
| 6 | 0,9 мм – пол, задняя часть |
| 7 | 0,7 мм – багажник |
| 8 | 0,7 мм – заднее «оперение» |
| 9 | 0,7 мм – панели дверей снаружи |
| 10 | 0,9 мм – пороги |
| 11 | 0,9 мм – переднее «оперение» |
Для экономии веса и уменьшения себестоимости, детали не несущие нагрузки (крышки багажного отделения и подкапотного пространства) выполнены из более тонкого металла. Толщина стальных листов из которых состоят важнейшие для прочности кузова элементы, составляет порядка одного миллиметра, что ни сколько не меньше (можно сказать даже больше) чем у других, близких по классу, современных автомобилей.
Переднее и заднее «оперение» «копейки» приварены к кузову, что позволило их на равных правах ввести в несущую схему автомобиля, что также способствовало к уменьшению его веса, который составляет 955 килограмм.
Но это его общая масса, узнать,сколько весит кузов ваз 2101, нам поможетследующая раскладка:
- 140 килограмм — вес силового агрегата с навесным оборудованием;
- 26 килограмм – коробка переключения передач;
- 10 килограмм – карданный вал;
- 52 килограмма – задний мост;
- 7 килограмм – радиатор;
- 280 килограмм – собственно сам вес кузова ваз 2101.
Как то не особенно впечатляющая цифра. А если её умножить на все выпущенные за все годы производства (с 1970 по 1988) автомобили в количестве 4,85 миллионов? Согласитесь, здесь каждый сэкономленный грамм играет существенную роль!
Но не всё так просто. Долговечность кузова заключается отнюдь не в толщине металлического листа из которого он сделан, она зависти от того насколько качественно на заводе изготовителе (в нашем случае и самим владельцем) проведена антикоррозийная защита.
Как правило, после сварочных операций, перед покрасочной камерой, кузов ваз 2101 подвергался фосфатизации, в процессе которой вся его поверхность подвергалась химически устойчивой фосфатной плёнкой. В дополнение к этому результат закреплялся слоем грунтовки, нанесённой с помощью электрофореза, что позволяло грунтующему слою создавать равномерное покрытие в самых труднодоступных местах. Днище автомобиля, в свою очередь, покрывалась слоем специальной прочной мастикой, которая надёжно защищала его от воздействия агрессивной внешней среды.
Всё перечисленное выше, в купе способствовало тому, что ваз 2101 стал популярным не только в своё время, но уверенно «держит марку» надёжного трудяги и по сей день.
Кстати, «копейка» была одним из первых автомобилей известного пилота Формулы-1 Кими Райкконена, чей отец крайне был привязан к нему за его неприхотливость и надёжность.
