Кузов на Ваз 21099 и его грамотная модернизация

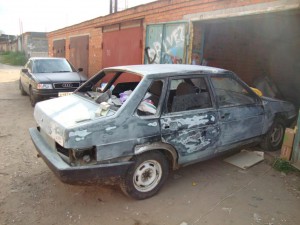

Ваз 21099 кузов
Ваз 21099 кузов

Кузов на Ваз 21099 отличается от кузова стандартной «девятки» и «восьмерки» тем, что выполнен в вариации четырехдверный седан. В остальном он почти полностью копирует остов «девятки». Из статьи вы узнаете, как провести модернизацию каркаса, увеличив показатели крутильной жесткости и используя другие способы.

Знакомство с кузовом

Основная часть кузова Ваз 21099 – каркас. Он включает в свой состав несколько элементов, соединенных между собой методом сварки. Последняя большей частью выполнена точками или швами, но те компоненты каркаса, на которые ложится большая нагрузка, усилены дугой.

Каркас

Благодаря своей неразборной конструкции, каркас или остов автомобиля Ваз 21099 невероятно стоек к разрушению и обладает достаточной жесткостью. Все основные агрегаты и узлы машины держатся на нем, включая и навесные части кузова, а также различные компоненты интерьера.

Навесные детали

Кузовные части ваз 21099 фото
Кузовные части ваз 21099 фото

Что касается навесных частей кузова, то к ним относятся те детали, которые соединяются уже болтами или точечной сваркой в некоторых местах (прихватка):

  • Двери тоже относятся к навесным частям кузова. Они бывают с опускными стеклами (боковые). Заднее несъемное стекло имеет отличительный, присущий «вазовским» моделям уклон. Лобовое стекло сделано из 3-х слоев и хорошо отполировано;

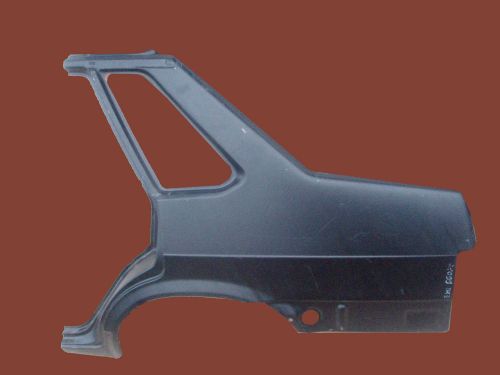

Кузовное железо ваз 21099
Кузовное железо ваз 21099

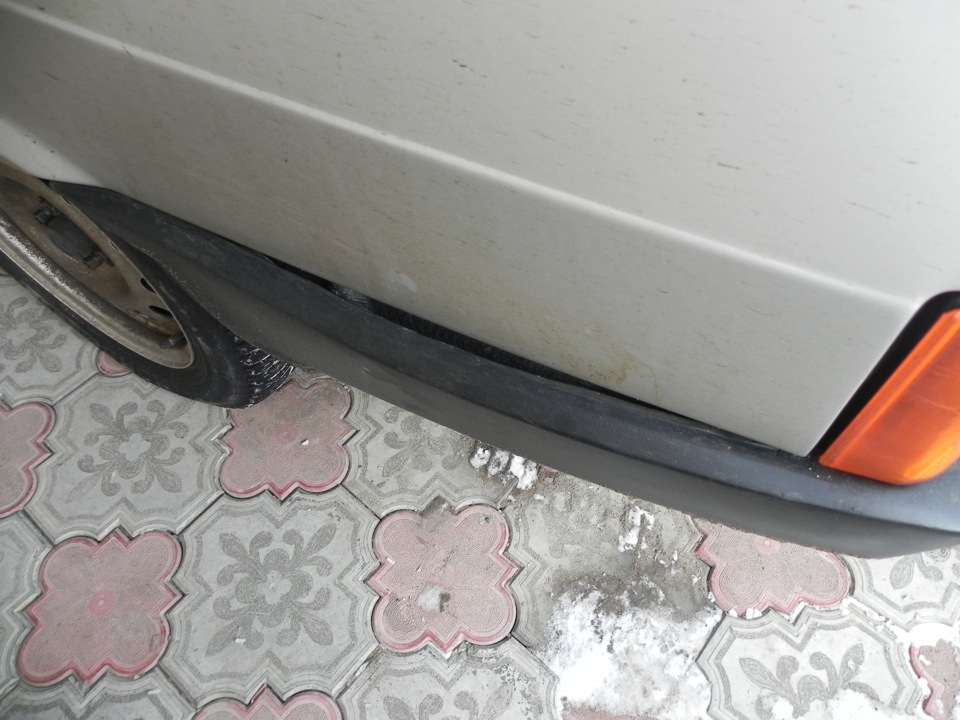

  • Бамперы «99» устанавливаются классически – спереди и сзади. Они пластмассовые, но имеют металлические балки, существенно усиливающие их;
  • Сиденья раздельные, имеют множество регулировок, подголовники для безопасности. Установлено комфортное водительское сиденье. Задний диван на Ваз 21099 не такой как у хэтчбеков и конструктивно отличается.
Ваз 21099 кузовное железо
Ваз 21099 кузовное железо

Основные отличия и вес «99»

Интересно будет знать, что Ваз 21099 является своеобразной модификацией «девятки», предназначенной изначально для продаж на экспорт. Другое название автомобиля – Лада Форма. Выпускаться начал с 1990 года.

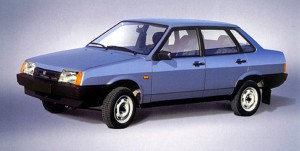

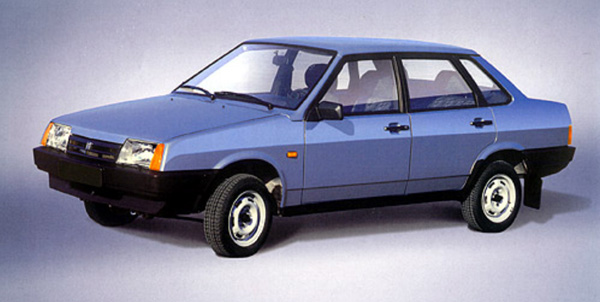

Тип кузова ваз 21099
Тип кузова ваз 21099

По своим конструктивным особенностям Лада Форма немного отличается от моделей Лада Самара. Основные отличия именно в задней части кузова. Как известно, вместо пятой двери здесь появился багажник, как и у всех классических седанов.

Ваз 21099 получился заметно лучше своих предшественников. Он показал на дороге завидную управляемость и высокую устойчивость, что в большей степени было связано с удачно получившимся кузовом.

Чего только стоит клиренс, составляющий 15 см. Для удобной, комфортабельной езды по нашим дорогам это как раз то, что надо. Правда, клиренс «99» меньше, чем у габаритных кроссоверов и вездеходов, но если учитывать легкий вес Ваз 2109, явно видны преимущества автомобиля. К тому же, показатель дорожного просвета можно немного увеличить, если «обуть» колеса в диски с большим размером, хотя излишнее рвение в этом деле явно будет не к месту.

Примечание. Отметим, в частности, что кузов «99» дал возможность избавиться от главного недостатка всех «самаровских» моделей типа хэтчбек, а большей частью Ваз 2109 – скорой загрязняемостью заднего стекла в дождливую погоду.

В целом аскетичный «вазовский» кузов за счет своего трансформирования в седан, позволил инженерам добиться большей допустимой нагрузки.

Усиление кузова ваз 21099
Усиление кузова ваз 21099

На форумах часто спрашивают, сколько весит кузов Ваз 21099? Действительно, знать это очень важно. От веса автомобиля зависит многое, в том числе и показатели динамики, расход топлива и т.д. В этом плане вес «99» практически не отличается от предшественников. Снаряженная масса автомобиля равна 950 кг, а вот кузов весит около 250 кг (это больше, чем у «восьмерки» и «девятки»).

Что касается габаритных размеров, то и они, по сути, явных отличий не получили, не считая длины. Она, естественно, увеличилась на 200 мм, так как появился задний «седановский» свес. Экстерьер тот же, интерьер тоже.

Багажный отсек допускает перевозку различных грузов. Он вполне вместителен, хотя погрузка вещей в такой высокий багажник нередко вызывает затруднения.

Технические характеристики кузова Ваз 21099

Тип кузова 4-дверный седан
Длина/ширина/высота, мм 4205/1650/1402
Колесная база, мм 2460
Колея передних/задних колес, мм 1400/1370
Дорожный просвет, мм 160
Масса в снаряженном состоянии, кг 970
Масса полная, кг 1395
Масса кузова, кг 258
Колесная формула/ведущие колеса 4х2/передние

Усиление кузова

Усиление кузов ваз 21099
Усиление кузов ваз 21099

Кузов Ваз 21099 нуждается, как ни крути, в модернизации. Он выполнен на заводе как простой кузов, не отличающийся какими-то ни было «фишками». Не будем забывать, что в 1990 году все автопроизводство нашей страны было еще «советского» уровня и соответственно, никакого передового оборудования там не было.

Многие автолюбители стали доводить кузов автомобиля до подобающего уровня, внедряя зарубежные тюнинг-идеи. До сих пор в продаже можно встретить готовые подборки для тюнинга «99».

Примечание. Большей частью раньше подвергались тюнингу ручки двери, задняя оптика и бамперы.

В последнее время любители этого автокара стали тюнинговать подвеску. Вместо стандартной классической подвески ставили спортивную. Стойки устанавливались короткоходные, имели специальные пружины. Клиренс тоже опускался, что позволяло лучше заходить в повороты, маневрировать на средней и высокой скорости.

Но особенно актуально проведение тюнинга на повышение крутильной жесткости. Что это даст, читайте ниже.

«Доводка» жесткости кузова

Усилитель кузова ваз 21099
Усилитель кузова ваз 21099

Чем выше у кузова крутильная жесткость или КЖ, тем лучше автомобиль проходит повороты, делает маневры и лавирует в городском движении. А вот, если этот показатель кузова, так сказать, «размазан», то становится невозможным проведение вышеописанных действий. Кроме того, кузов быстрее деформируется и скручивается, а подвеска начинает функционировать не так, как нужно.

Проектируя кузов, конструкторы безусловно учитывали целый ряд факторов, влияющих на КЖ в процессе эксплуатации транспортного средства. Они не могли не иметь в виду массу, работу элементов пассивной безопасности и многое другое. Но постоянные нагрузки, общее ухудшение экологии, экстремальные условия вождения – все это сказывается на металлической основе автомашины плохо. Однозначно, модернизация в таком случае ТС прописана.

«99» больше других своих родичей нуждается в тюнинге, так как кузов автомобиля относится к типу седан. А как известно, седаны хуже чем хэтчбеки переносят нагрузки, металл такого кузова быстрее «устает», сварочные точки разрушаются вскоре. Также, сказывается на показатель жесткости и количество дверей.

КЖ Ваз 21099 равна 5500 Нм/град, что на 1300 Нм/град меньше КЖ «девятки» и на 2700 Нм/град меньше КЖ «восьмерки». Факт остается фактом – крутильная жесткость седанов уступает в показателях 3-дверным и 5-дверным хэтчбекам.

Примечание. На «вазовских» седанах конструкторам удалось повысить КЖ уже на «десятке» и на Ваз 21102. 8000 Нм/град и 8400 Хм/град соответственно.

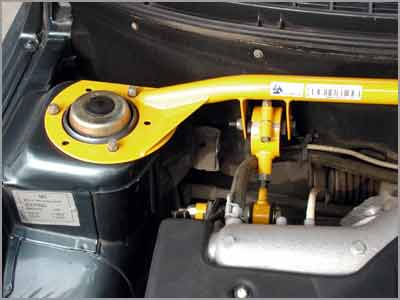

Распорка

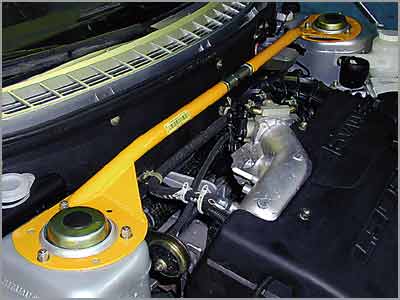

Распорка на Ваз 21099 и ее эффективность
Распорка на Ваз 21099 и ее эффективность

Увеличение КЖ кузова своими руками подразумевает в первую очередь внедрение распорки. Этот девайс способен в несколько раз увеличить показатель, усиливая кузов. Много было проведено тестов, доказавших эффективность таких усилителей.

Примечание. Кроме того, благодаря распоркам снижается степень деформируемости кузова, что не может не сказаться благотворно на долговечности металлического каркаса.

Устанавливать рекомендуется на Ваз 21099 распорку средней жесткости, но обязательно от известных фирм-производителей. «Безымянные» изделия штампуются кустарным образом, где-нибудь в гараже, что не может говорить в плюс. При установке неправильной, «левой» распорки есть риск не только потратить время и деньги впустую, но и ухудшить работу некоторых узлов автомобиля.

Чаще всего на переднеприводные модели ставится передняя распорка, но порой, не лишним будет установка задней. Она способна значительно усилить задние стойки, да и весь задок седана. Правда, в такой распорке больше нуждаются Вазы последних лет выпуска, в которых задний диван несет функцию жесткости кузова.

Итак, распорка способна увеличить КЖ кузова на 25 процентов, что превратит стандартные 5500 Нм/град в 5720 Нм/град, что уже хорошо.

Другие способы модернизации

Наряду с установкой распорки на Ваз 21099 актуально внедрение и других девайсов, повышающих жесткость кузова. Вот какие разновидности тюнинга в этой области известны, кроме установки распорки.

  1. Передний усилитель щитка

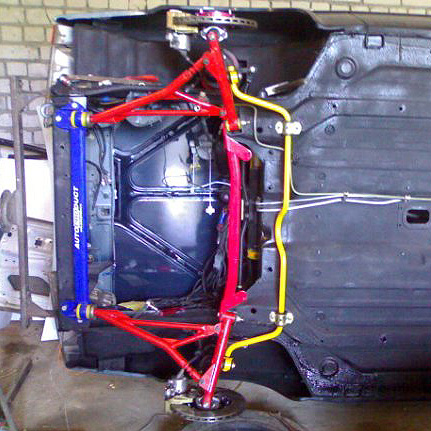

  2. Подрамники
  3. Каркас безопасности
  4. Нижняя распорка

Посмотрите также интересное видео об усилении порога в месте установки домкрата на Ваз 2109 и 21099

http://www.youtube.com/watch?v=hIZDMPNlqAo

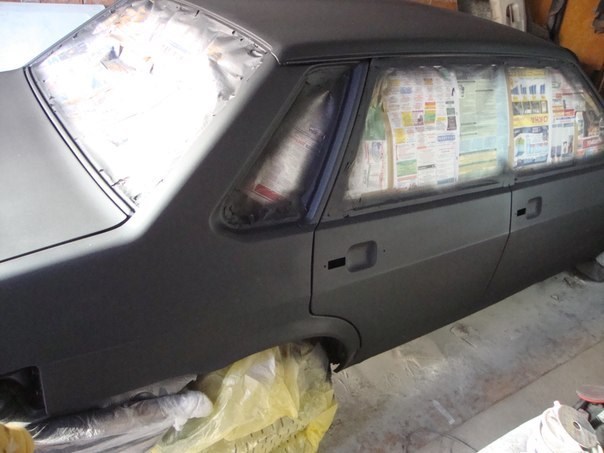

Покраска

Покраска «99» также благоприятно скажется на кузове автомобиля. Если у автовладельца мало познаний в этой области, то можно начать с менее значимых и видимых частей, постепенно переходя к более сложным. Грамотная покраска кузова Ваз 21099 станет отличным способом модернизировать автомобиль, не затратив много денег. Цена покраски и тюнинга автомобилей в СТО, как известно, сегодня очень высока.

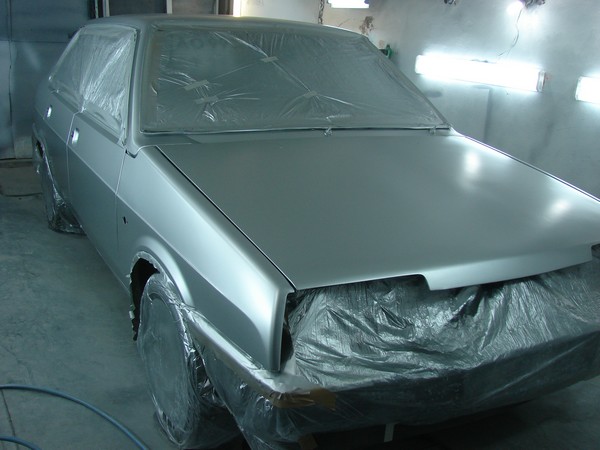

Покраска кузова ваза 21099
Покраска кузова ваза 21099

Практический опыт в деле покраски транспортного средства, конечно, является главным фактором успешного результата. Но техническую часть проведения процесса, основные правила, тоже нельзя недооценивать.

Кузов 21099 ваз
Кузов 21099 ваз

Главное – это провести модернизацию комплексно, обращая внимание на состояние кузова в целом. Если он в плохом состоянии, нуждается в ремонте и восстановлении, то никакая модернизация ему не поможет, пока не будет проведены соответствующие работы. Тюнинг – это целое искусство, но проводя на Ваз 21099 усиление кузова своими руками, согласно инструкции, можно в значительной степени повысить жесткость кузова и другие его показатели.
