Геометрические размеры кузова Ваз 2110 и как их снимать


Как снимать кузовные размеры ваз 2110 по инструкции
Как снимать кузовные размеры ваз 2110 по инструкции

Геометрические размеры кузова Ваз 2110 могут нарушиться, если автомашина побывала в ДТП. Автокатастрофа может подразумевать крушение двух ТС, столкнувшихся вместе, наскок на препятствие или залет колеса в ямку. Из статьи вы узнаете, как проводится измерение геометрии кузова «десятки», какие методы позволяют дать точное заключение деформациям и повреждениям, а также многое другое.

Кузовная геометрия и ее диагностика

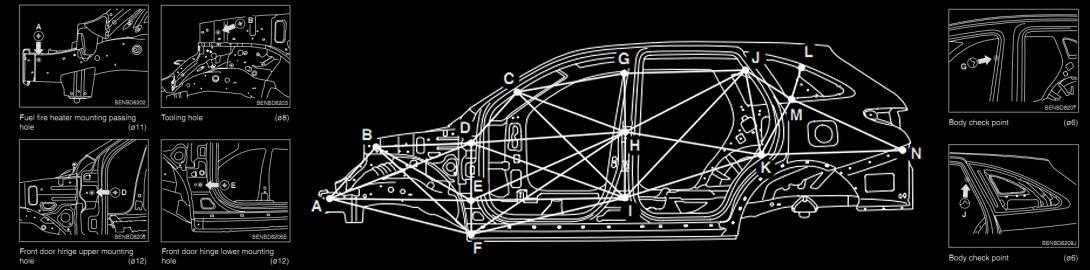

Важнейшие составляющие кузовной геометрии называются контрольными точками. Именно знание их месторасположения и умение грамотно измерять расстояния между ними, определяет структуру проверки кузова на деформации. О контрольных точках подробно можно узнать из техдокументации по каждой модели автомобиля.

Ваз 2110 кузовные размеры
Ваз 2110 кузовные размеры

Целостность кузова после определения повреждений, как правило, восстанавливают в специальных мастерских. Опытные рихтовщики в кратчайшие сроки приводят кузов в норму, если только деформации несут среднюю или незначительную степень тяжести. Кузов, побывавший в серьезной аварии и получивший много деформаций, как правило, легче заменить на новый.

Какие могут быть деформации на Ваз 2110

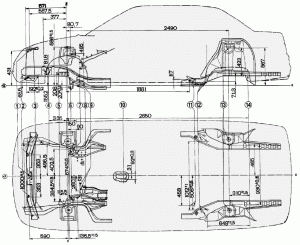

Ваз 2110 контрольные размеры кузова
Ваз 2110 контрольные размеры кузова

«Десятка», участвовавшая в аварии, будет иметь определенные отклонения от стандартных позиций, помеченных на заводе. И деструкции в данном случае подразумевают следующее:

  • Отклонения в плане стандартного расположения колес, чему свидетельствует плохая устойчивость автомашины и увеличенный износ шин;
  • Нарушаются диагонали, опять же, стандартно установленные на заводе. Особенно часто страдают дверные проемы, стойки и другие зоны кузова, так или иначе, сопряженные с зоной удара.

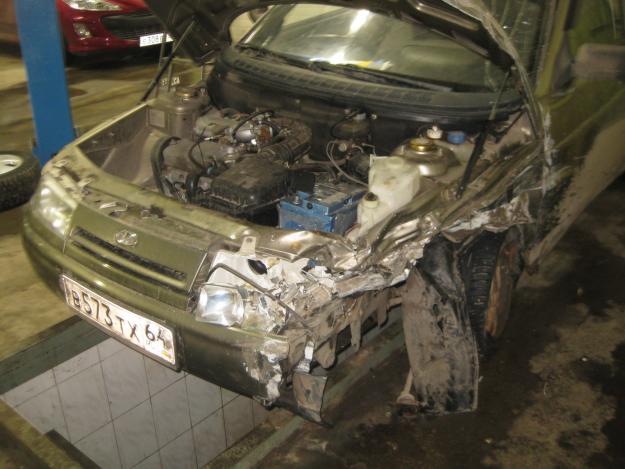

Кузов геометрия размеры ваз 2110 после аварии
Кузов геометрия размеры ваз 2110 после аварии

В большинстве случаев деструкция функциональных элементов сопрягается с появлением складок пола или других составляющих кузова. Кроме того, внешние удары вызывают существенное увеличение детали в дальних от места воздействия зонах.

Примечание. К таким, конструктивно слабым зонам, относятся пустые места между сварными швами, лонжероны и другие элементы, где наблюдается свободное взаимное движение металлических листов.

Несколько способов проверки кузова на деформации

Определить деформацию кузова, побывавшего в аварии средней тяжести, можно с первого взгляда. Напротив, если удар был слабый, то определить повреждения на глаз бывает крайне сложно. В этом случае приходится тщательным образом проводить диагностику, измерять соответствия и так далее.

Ваз 2110 геометрия кузова размеры и инструмент
Ваз 2110 геометрия кузова размеры и инструмент

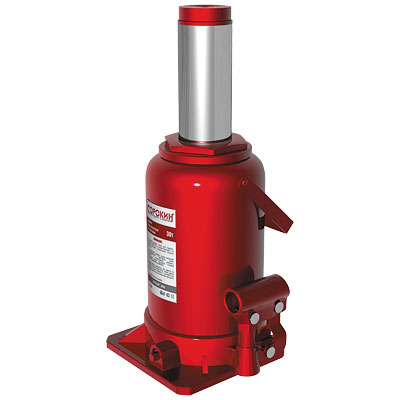

Гидравлический домкрат помогает осуществить первичный осмотр автомобиля. Благодаря подъемнику можно изучить состояние пола, прощупать те места кузова, которые недоступны для контроля при обычном расположении машины, на наличие складок. После обнаружения последних, как правило, их намечают маркером, что дает возможность легкого нахождения деформированных участков при последующих этапах работы.

Если такая проверка не дает никаких результатов, переходят к следующему этапу обследования, подразумевающему проверку колес. Уже не домкрат, а специальный стенд помогает осуществить проверку. На таком оборудовании легко и быстрее проводить второй этап диагностики. Проверяют передние и задние колеса машины по контрольным точкам, используя штангенциркуль с особой формой профиля.

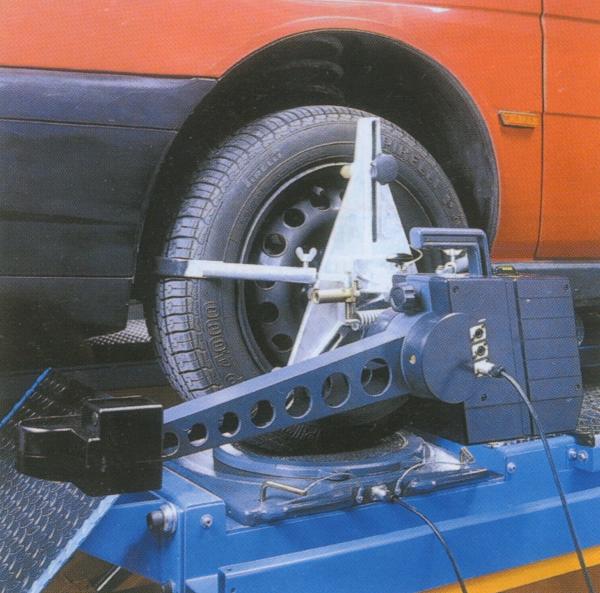

Геометрия и размеры кузова ваз 2110: измерительная установка
Геометрия и размеры кузова ваз 2110: измерительная установка

Проверка соответствия контрольных точек «обувки» автомобиля подразумевает верификацию (сравнение) колесных координат, расположенных по одну сторону машины с координатами на другой стороне. Деформация кузова становится очевидной, если измерения показывают значительные отклонения от заданных норм.

Еще одним методом диагностики кузова «десятки» на повреждения является сравнение диагоналей. Точные координаты основных диагоналей приведены ниже в таблице. Такая диагностика считается самой правильной, так как она осуществляется с помощью проверки симметрии.

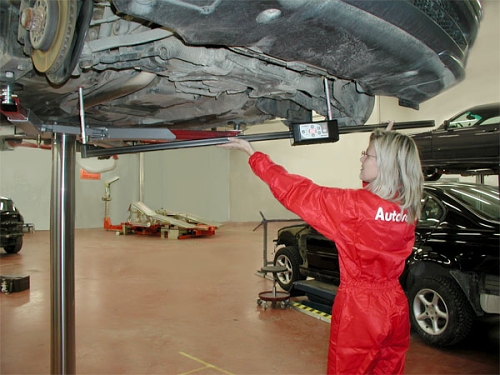

Геометрия кузова ваз 2110 размеры через компьютер
Геометрия кузова ваз 2110 размеры через компьютер

Современные технологии позволяют осуществить проверку геометрии кузова с помощью различных инструментов. Хорошо помогает в этом деле компьютер, на котором проводятся соответствующие измерения. Используется также вариант проверки при помощи шаблонных инструментов и механических измерений.

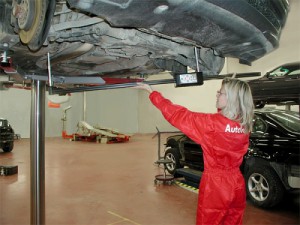

Как правило, в домашних условиях на Ваз 2110 геометрические размеры кузова своими руками можно снять при помощи стандартной рулетки. А вот на СТО с этой же целью уже используется специальная телескопическая линейка, дающая более точные результаты.

Ваз 2110 размеры кузова и геометрия
Ваз 2110 размеры кузова и геометрия

Только вот оба этих способа измерения отличаются существенным недостатком. Так, они не дают возможность проведения измерения пространственных деформаций. Последние можно диагностировать только с помощью шаблонных или компьютерных методов. Это даст полную картину деформаций, что и позволит устранить повреждения наиболее эффективно. Хотя, цена такой проверки будет в разы выше.

Кузов машины является замысловатой и сложной конструкцией, обладающей рядом обязательных для нормальной работы значений. Их нарушение вызывает существенные отклонения, изменяется конфигурация целостного кузова. Проводя измерения геометрии кузова, владелец автомобиля получает возможность обнаружить даже самые незначительные дефекты, могущие в дальнейшем привести к большим проблемам.

Геометрия кузова размеры ваз 2110
Геометрия кузова размеры ваз 2110

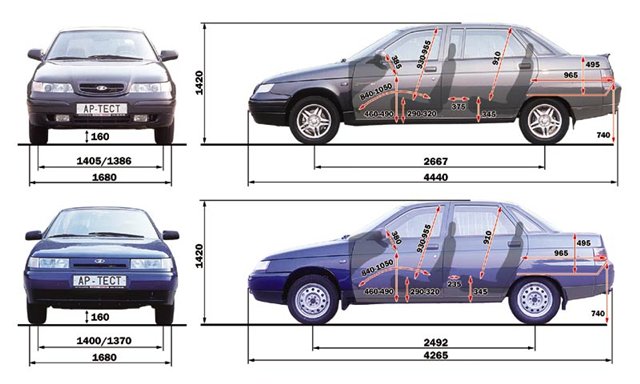

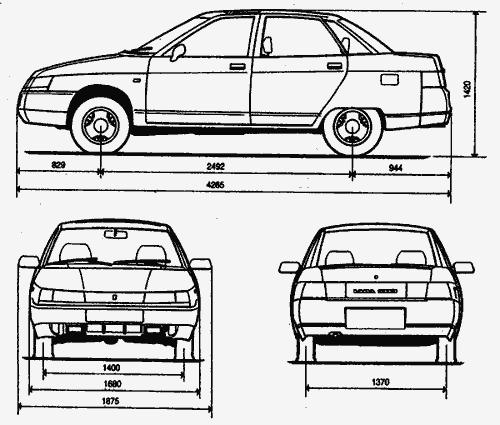

Заводские габариты кузова Ваз 2110

Длинаесли взять конечные точки переднего и заднего бамперов, то здесь имеем 4265 мм;
длина между центрами передних и задних колес, т.н. колесная база, составляет 2492 мм;
от центра переднего колеса до крайней точки переднего бампера – 829 мм;
от центра заднего колеса до конечной точки заднего бампера – 944 мм

Высота1420 мм
Ширинаспереди по крайним точкам «заводских» зеркал – 1875;
спереди без учета зеркал (чисто «железо») – 1680 мм;
расстояние между центрами передних колес – 1400 мм;
задняя часть автомобиля имеет ширину между центрами колес 1370 мм

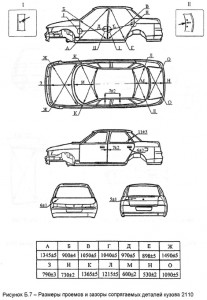

Геометрия размеры кузова ваз 2110
Геометрия размеры кузова ваз 2110

Размеры диагоналей кузова Ваз 2110

Диагональ проема передней двери от крайней точки порога снизу до верха стойки (длинная диагональ), мм 1345
Диагональ проема передней двери от крайней точки низа лобового окна до низа стойки двери (короткая диагональ), мм 900
Диагональ проема задней двери от крайней точки порога снизу до верха стойки (длинная диагональ), мм 1040
Диагональ проема передней двери от крайней точки низа заднего окна до низа стойки двери (короткая диагональ), мм 1050
Диагональ капота, мм 1490
Диагональ крышки багажника, мм 1090
Диагональ лобового окна, мм 1365
Диагональ заднего окна, мм 1215
Геометрии кузова моторного ваз 2110
Геометрии кузова моторного ваз 2110

Несколько способов восстановления

Восстановление геометрии кузова «десятки», в большинстве случаев, включает 6 видов работ следующего порядка:

  1. Диагностику кузова, его проверку на деформации и их характер, степень тяжести и так далее;
  2. Работы, направленные на устранение поверхностных повреждений. Их еще называют жестяными работами;
  3. Правку и вытягивание деформированных деталей, включающую наличие специального оборудования, такого как стапель;
  4. Удаление слишком поврежденный составляющих кузова и его навесных деталей;
  5. Замену частей кузова на оригинальные элементы;
  6. Покраску и восстановление ЛКП.

В этом видео можно посмотреть, как вытягивается деталь кузова при помощи стапеля.

Кузовные особенности «десятки»

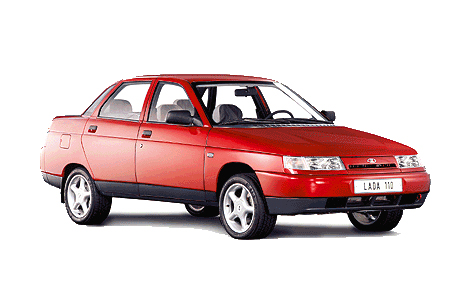

Ваз 2110 или просто «десятка» оснащена кузовом несущей конструкции. Это 4-дверный седан переднеприводного типа, перенявший от своего предшественника Ваз 21099 некоторые особенности.

Примечание. Это вовсе не означает, что «десятка» не имеет индивидуальных черт. Напротив, как и любое творение вазовского автопрома, модель отличается набором характеристик, присущим только ей.

Контрольные размеры кузова ваз 2110
Контрольные размеры кузова ваз 2110

По сути, Ваз 2110 прочили, как модификацию «восьмерки» еще в 1983-м году. В дальнейшем эту базу использовали уже для изготовления и выпуска совершенно нового автомобиля. Пока же конструкторы решили модифицировать Ваз 2108 в 21099, оставив идею создания Ваз 2110 на будущее.

Примечание. По слухам, тогдашние работы по созданию «десятки» требовали больших изменений в конструкции и устройстве кузова, что неминуемо приводило к удорожанию. В то время АвтоВаз был к этому пока не готов.

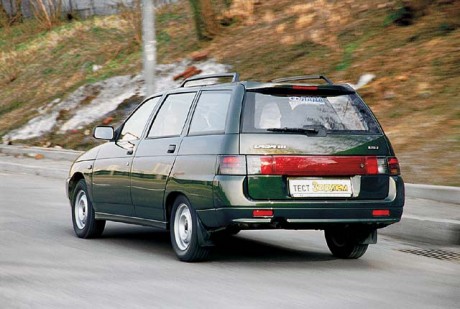

Ваз 2110 универсал
Ваз 2110 универсал

Попадает «десятка» в серийное производство лишь в 1991-м году. Выпуск нового седана, не имеющего в отличие от своих родичей, как ни странно, собственного названия, продолжили на ВАЗ в 1995 году. Тремя годами позже наладили производство универсала.

Примечание. Ваз 2110 на тот момент – это единственная модель, кузов которой реализовали тремя способами.

К 1996-у году Ваз 2110 утрачивает свою популярность, что можно объяснить значительным прогрессом в мировом автомобилестроении. Современная и прогрессивная когда-то в плане технологичности машина в лице Ваз 2110 перестает быть таковой, утрачивает свою привлекательность. Хотя, с другой стороны, этого не сказали бы в то время про седан, который неплохо покупается и по сей день.

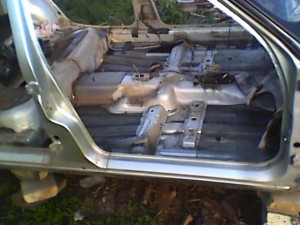

Голый кузов ваз 2110
Голый кузов ваз 2110

Именно с 1996 года «десятку» стали выпускать серийно в кузове типа седан. Конструкторы модернизировали целый ряд кузовных элементов, внесли различные новшества. К примеру, одним из нововведений можно назвать внедрение газовых упоров в капот автомобиля.

Ваз 2110 считался на то время дорогим автомобилем. И это неудивительно, ведь инженеры отечественного автопрома старались модернизировать этот автомобиль как можно лучше. Они даже предусмотрели возможность монтажа кондиционера в салон. Багажник вообще получился на загляденье – большой и вместительный.

Правда, с универсалом в плане вместительности багажного отсека седан тягаться не мог, но этого нельзя сказать относительно удобства пользования. Так, из-за неудачной конструкции, петли на универсале забирали немалую часть полезного объема багажника. Кроме того, неудобство загрузки в багажник универсала вещей добавляли чересчур раздутые колесные ниши.

Ваз Премьер и его размеры
Ваз Премьер и его размеры

В седане, напротив, багажник устроен хорошо. Особенно ярко выделяется место под запаску. Колесный диск можно ставить сюда в перевернутом виде, что позволяет загружать компактно различные вещи и инструменты в еще одно свободное пространство.

Что касается очередной модификации «десятки» под названием Ваз Премьер, то она – точная копия Ваз 2110, только с удлиненным кузовом. Производство этой модели подразумевало использование оригинального комплекта кузовных деталей. Они не подходят к корпусу седана. К тому же, проектируя кузов Премьер, инженеры позаботились о придании ему дополнительной жесткости.

Усилению был подвергнут в первую очередь пол. Модернизирована подвеска, обладающая большей жесткостью, чем седановская. Общий вес автомобиля увеличился на 65 кг. Что касается покраски, то она проводилась также, как и на Ваз 2110 седан.

Надеемся, что информация, приведенная в статье, поможет в конкретной ситуации. Если проверка геометрии и ее восстановление будет проводиться своими руками, рекомендуем тщательно изучить фото и видео.
