Кузовные запчасти на Ваз 2110 и их замена на новые

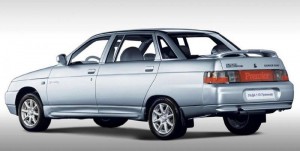

Запчасти кузовные на ваз 2110
Запчасти кузовные на ваз 2110

Кузовные запчасти на Ваз 2110 или просто железо сегодня интересует многих владельцев этого автомобиля. Используют детали для замены деформированных и поврежденных составляющих кузова «десятки». Как правило, оригинальные запчасти изготавливаются на заводе, согласно классической инструкции и правилам, а затем поставляются в автомагазины. В некоторых случаях, для экономии средств, владельцы покупают запчасти в организациях, использующих метод разборки. Из статьи читатель узнает, как проводится замена основных кузовных деталей «десятки».

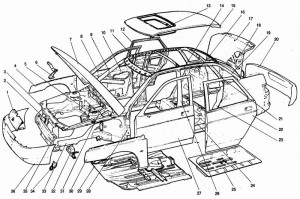

Для начала ознакомимся со схемой кузова «десятки». На фото ниже таблицы четко приведены все кузовные детали Ваз 2110.

Конструкция кузова Ваз 2110 и детали

1,2,3облицовка рамки радиатора, рамка радиатора, верхняя поперечина рамки радиатора
4, 30правое переднее крыло, левое переднее крыло
5щиток передка
6,7петля капота, капот
8, 10, 11, 12, 22, 27двери
9, 21, 26, 28стойки
13, 15крыша
14, 19боковины
16, 31подвеска
17, 18, 25багажник
20, 36бампер
23арка
24, 29пол
32кронштейн
33лонжерон
35панель передка
Ваз 2110 кузовные детали
Ваз 2110 кузовные детали

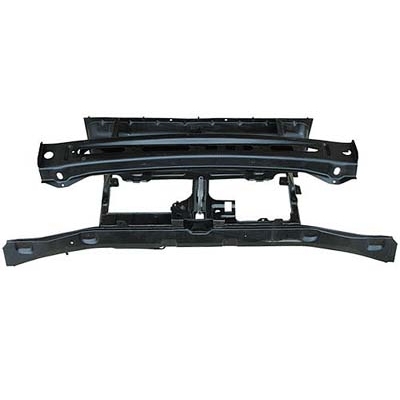

Рамка радиатора

Эту деталь кузова «десятки» называют телевизором. Замена элемента проводится в случае сильного удара спереди, когда «родную» деталь легче бывает заменить, чем отремонтировать.

Как правило, в аварии при фронтальном ударе сильнее всего деформируется верхняя рамка и брус, несущий функцию усиления бампера. Но меняется телевизор в любом случае целиком.

На ваз 2110 кузовные запчасти
На ваз 2110 кузовные запчасти

Как утверждают эксперты, заменить телевизор на «десятке» намного легче, чем на «девятке» или других моделях, вышедших на АвтоВаз ранее. Это объясняется простотой конструкции «десятовской» радиаторной рамкой.

Примечание. В некоторых случаях в продаже можно найти по отдельности верхнюю раму и нижний брус.

Крепление телевизора на кузов осуществляется при помощи сварочных точек. Они находятся в 4-х местах – крепится радиаторная рамка в местах, где соединяется с усилителями крыльев («стрелы») и с лонжеронами. Чтобы демонтировать телевизор, достаточно будет рассверлить точки в этих местах, а затем срубить острым зубилом.

Совет. В процессе снятия телевизора есть возможность демонтажа и самого радиатора, только в этом случае надо не забыть отсоединить радиаторные патрубки.

После того, как будет поставлена на место новая радиаторная рамка, места сварки надо будет хорошенько зачистить наждачным кругом и зашпаклевать. В местах соприкосновения рамки с кузовом, обязательно наносят герметик.

Крыло переднее

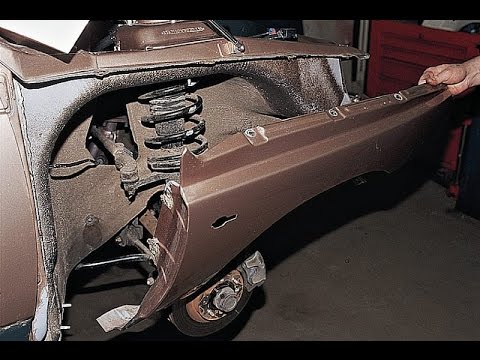

Запчасти на ваз 2110 кузовные
Запчасти на ваз 2110 кузовные

На «десятке» переднее крыло демонтируется для ремонта или замены, как и радиаторная рамка. Вот каких инструкций надо придерживаться, осуществляя замену:

  • АКБ обесточивается, путем отсоединения клемм;
  • Снимается подкрылок;
  • Демонтажу подвергается затем декоративный элемент порога;
  • Сдвигается крыло немного в сторону, демонтируется со своего места боковой повторитель;
  • Снимается защитный чехол, после чего отсоединяется патрон с лампой;
  • Внизу есть болт, фиксирующий буфер сбоку, его надо ослабить;
  • Теперь надо выкрутить 5-ть гаек, фиксирующих защитную составляющую картера;
  • Еще один болт, крепящий крыло снизу, откручивается головкой на 10;
  • Осталось выкрутить задние и верхние болты. Удобнее будет сделать это через колесную нишу;
  • Крыло снимается;
  • Ставится новое, обязательно меняется также уплотнитель, манжета;
  • После тщательной регулировки зазоров проводится финишное затягивание болтов.

Капот

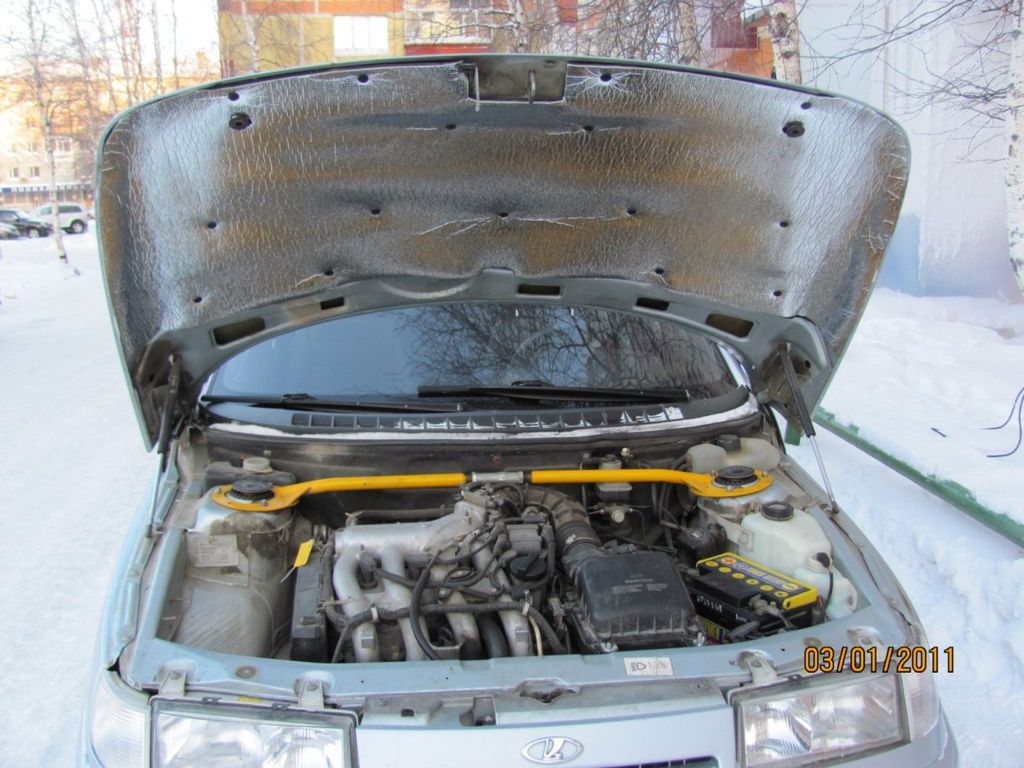

Ваз 2110 детали кузова
Ваз 2110 детали кузова

Как и остальные детали кузова Ваз 2110, капот демонтируется с целью замены или ремонта. Работы в этом случае выполняются обязательно с помощью ассистента:

  • Местоположение шайб, расположенных на петлях кузовной детали, маркируется каким-нибудь острым предметом или мелком. Делается это для удобства обратной установки кузовного элемента;
  • Капот открывается, затем ключом на 10 с элемента снимается предохранительный крючок. Держат его 2 болта;

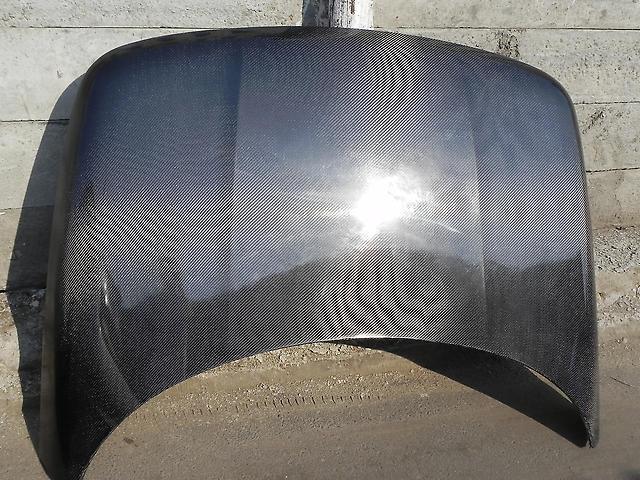

Замена капота на новый карбоновый
Замена капота на новый карбоновый
  • Из капота выворачиваются также резиновые заглушки;
  • Той же участи подвергаются пистоны (их должно быть 17);
  • Отворачиваются гайки, фиксирующие капот на обеих петлях.

Совет. Под гайками находятся шайбы пружинного типа. Отворачивая их, надо быть очень внимательным. Помощник в данном случае нужен будет для удерживания детали от сдвига в сторону.

  • Капот снимается со шпилек;
  • Новый капот устанавливается на место старого. В обязательном порядке наживляются гайки крепления, капот регулируется на правильное положение.

Примечание. Правильное положение капота подразумевает то, что передняя кромка автомобиля должна быть вровень с передней частью радиатора.

  • Затягиваются гайки крепления.

Новый или отремонтированный капот на «десятке» можно будет шумоизолировать или модернизировать различными способами.

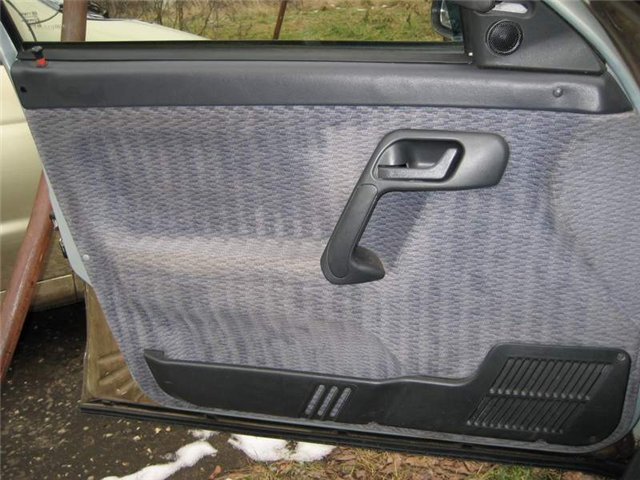

Двери

Кузовные запчасти ваз 2110
Кузовные запчасти ваз 2110

Их также рекомендуется демонтировать и заменять вдвоем с помощником. Если на них бывает зафиксировано электрическое оборудование, то провода в обязательном порядке снимаются. Также надо помнить, что в случае замены, все снимающиеся детали со старой двери рекомендуется перебросить на новую.

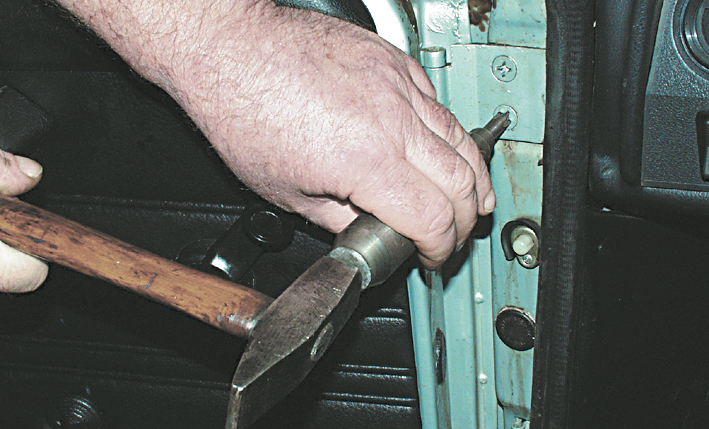

Вот как проводится демонтаж дверей на Ваз 2110:

  • Дверь открывается;
  • 2 болта, которые соединяют дверь с передней стойкой, отворачиваются;
Запчасти ваз 2110 кузовные
Запчасти ваз 2110 кузовные
  • Выворачиваются болты, фиксирующие верхние и нижние петли;
  • Новая дверь устанавливается в обратном порядке.

Совет. Прежде, чем до конца зафиксировать петельные болты, надо захлопнуть дверь и отрегулировать ее так, чтобы выровнять зазоры в проемах по всей границе. Затем надо будет дверь ювелирно распахнуть, и затянуть фиксаторы уже до упора. Рекомендуется опять проверить все. Если что не так, регулируется уже замок двери.

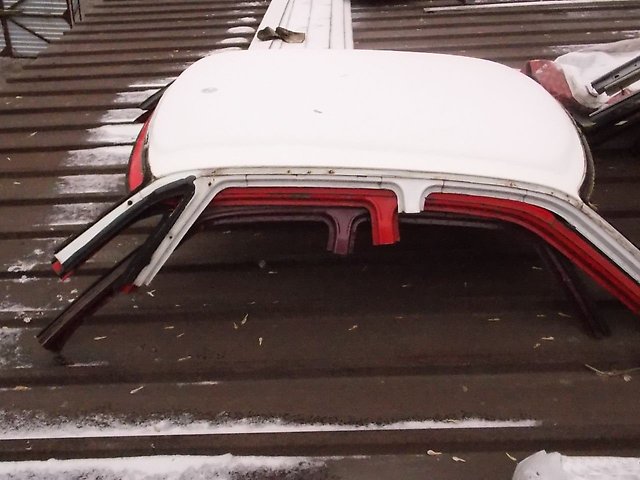

Крыша

В большинстве случаев после сильной аварии и деформации крыши, когда повреждения несут серьезный характер, ремонт крыши «десятки» бывает легче провести, заменив элемент полностью.

Крыша Ваз 2110 и ее замена
Крыша Ваз 2110 и ее замена

Вот, что нужно будет сделать:

  • Снять молдинги, предназначенные для стока воды;
  • Демонтировать стекла спереди и сзади автомобиля;
  • Снять обивку и различные элементы крыши;
  • Новую кузовную деталь положить на старую, обозначить места рубки;
  • Болгаркой срезать старую крышу в местах соединения кузовного элемента с панелями рамы лобового и заднего стекол и с боковинами кузова.

Совет. Перерезание осуществляется в местах, где крыша изгибается. От края ее надо взять отступ в 8 мм. Что касается рубки боковых панелей, то отступ здесь надо взять 10-15 мм.

  • Панель крыши снимается;
  • Выпирающие элементы удаляются, металлические поверхности в местах стыков зачищаются до гладкого состояния;
  • Обязательно рихтуются кузовные детали в зонах, где они совмещаются с крышей;
  • Новая панель подгоняется по месту;
  • Панель крыши приваривается сваркой к элементам каркаса.

Совет. Вначале надо прихватить крышу точками, а уже затем, после тщательной подгонки, окончательно приварить.

Контактная сварка крыши осуществляется с шагом 40-50 мм в зоне соединения с панелью рамы лобового и заднего стекол. Что касается сцепки в районе соединения кузовного элемента с боковинами остова, здесь уместно будет работать газовой сваркой.

Примечание. Не забываем в конце поставить уплотнители.

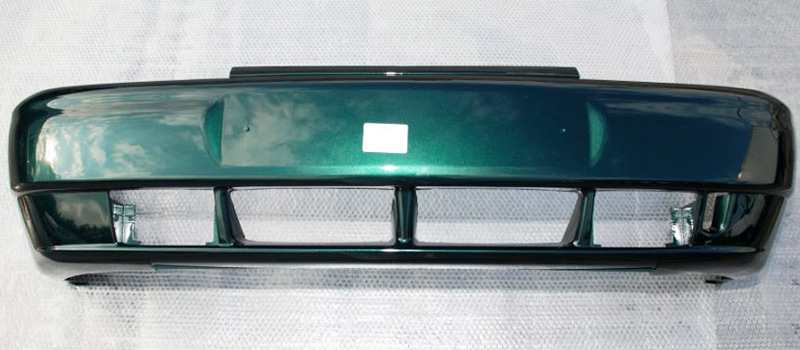

Бамперы

Бамперы ваз 2110
Бамперы ваз 2110

Эти кузовные элементы Ваз 2110 демонтируются не только с целью замены или ремонта, но чаще с целью модернизации и тюнинга:

  • Минусовая клемма снимается с АКБ;
  • Демонтируется радиаторная решетка.

Совет. Используя ключ на 10, легче будет отвернуть 2 самореза, держащих решетку сверху.

  • Теперь надо ослабить крепежи защиты силового агрегата. Здесь полезен будет торцевой ключ на 10;
  • С помощью фигурной отвертки отворачиваются саморезы, фиксирующие подкрылок с верхней и нижней стороны;
  • С помощью головки на 8 отворачиваются болты, фиксирующие бампер к кронштейнам;
  • Головкой на 10 отворачиваются болты, соединяющие бампер с панелью передка;
  • Снимается легко бампер передний, если сдвинуть его немного вперед.

Задний бампер снимается практически так же, как и передний.

Лонжерон

Чаще всего эта деталь кузова Ваз 2110 ломается в районе крепления стабилизатора, отвечающего за поперечную устойчивость, а также в зоне, где крепится руль. Подробно про замену лонжерона своими руками можно узнать из других статей нашего сайта.

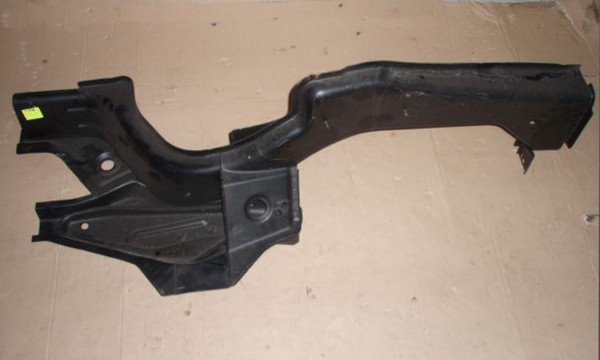

Лонжерон Ваз 2110
Лонжерон Ваз 2110

В процессе демонтажа кузовных деталей Ваз 2110 своими руками крайне полезны будут фото и видео материалы хорошего качества. Если научиться самостоятельно снимать и заменять детали по инструкции, можно неплохо сэкономить. Как известно, цена услуг подобного рода в СТО довольно высокая.
