Элементы кузова автомобиля и их обзор

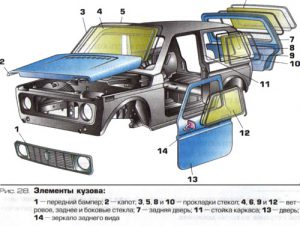

Кузовные элементы автомашины
Кузовные элементы автомашины

Кузов автомашины – это наиболее важная составляющая ТС. В зависимости от решаемых задач, остов автомобиля играет роль несущей конструкции, а в некоторых типах кузова – выступает в качестве частичной составляющей.

Разновидности кузовов

Львиная доля современных машин наделена несущим типом кузова. Это удобно, такой остов берет огромную часть нагрузок на себя, оберегая узлы и механизмы автомобиля, салон и т.д. Как известно, несущим кузовом оснащаются современные «легковушки», такие как Фокус и другие.

Напротив, внедорожники и авто типа SUV оснащаются разгруженным типом кузова, имеющим упругую связку с рамой. Этот вид автомобильного остова способен воспринимать только массу людей и перевозимого груза. Остальное берет на себя рама.

Разновидности кузовов
Разновидности кузовов

Некую переходную экспозицию между вышеописанными автокузовами находит полунесущий вариант. Он бывает жестко связан с рамой, таким образом, усиливая общую конструкцию.

Элементы (части) кузова: обзор

Элементами любого автомобильного остова выступают определенные элементы (каркас и навесные детали).

Корпус или каркас

Иначе также принято называть остовом. Это самая большая и главная часть кузова. К нему соединены все навесные части, такие как бамперы, капот и так далее.

Корпус – это всегда жестковыверенная структура сварного типа, слагаемая из разных составляющих, в свою очередь. Принято выделять днище, передок и задок, боковинки и т.д.

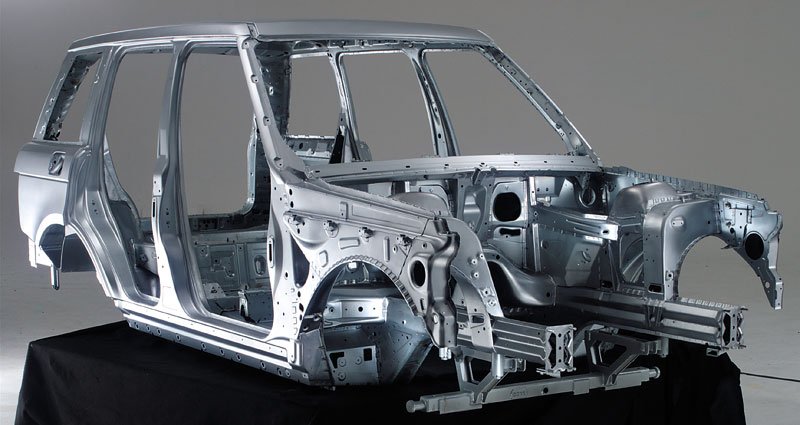

Корпус авто
Корпус авто

Днище или основание каркаса являет собой ЦЛМ панель штампованную, выполненную в виде корыта. Посередине пола проходит всегда тоннель, выполняющий функцию размещения коммуникационных элементов авто. Сюда относятся топливные и жидкостные коммуникации и многое другое. На заднеприводных версиях тоннель служит также для расстановки элементов трансмиссии.

Примечание. Тоннель призван не только оберегать расположенные внутри него элементы, но и служить усилителем для основания корпуса.

Передок корпуса – это сочетание лонжеронов, щитка, панели брызговиков и крыльев. В данной зоне роль силовых элементов берут на себя лонжероны, которые выдерживают массу силовой установки вместе с другими деталями.

Крылья передка могут быть снимаемыми или нет. Другими словами, они либо привариваются к корпусу точечным методом, либо болтами. В первом случае, чтобы их снять, придется вырезать, во втором, все намного проще.

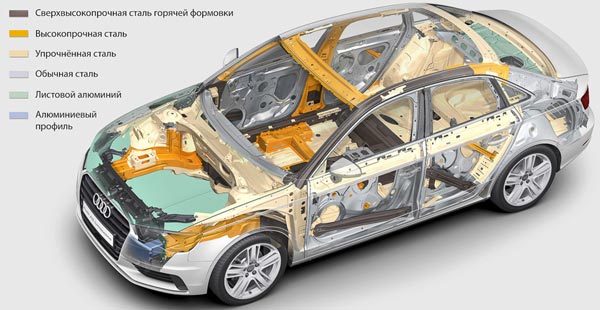

Высокопрочный кузов и его элементы
Высокопрочный кузов и его элементы

Задок корпуса – это багажный отсек, свои лонжероны, поперечки и брызговики.

Боковинки корпуса состоят в свою очередь из панелей внешнего/внутреннего типа. Первая зона включает в себя стойки, пороги и заднее крыло. Внутренняя зона – power элементы, усилители, перемычки и т.д. Панели удобно и прочно соединяются между собою.

Наконец, крыша корпуса – это ЦЛМ конструкция, которая в свою очередь усиливается поперечинами.

К корпусу автомашины предъявляются особые требования. Таким образом, обеспечивается норма по безопасности. Эти стандарты обеспечиваются сегодня несколькими способами:

  • Если масса автомобиля снижается за счет углепластика или других компонентных материалов.
  • Если применяются различные технологии по связке деталей между собой (лазерная или точечная сварки, пайка).
  • Если используются активные профили каркасных элементов.
  • Если применяются компоненты неодинаковой толщины. Тем самым, создается несколько зон деформации.

Навесные элементы

В их число входят все остальные элементы автомобильного кузова. Начнем с капота. Благодаря современным технологиям его удается собрать из двух панелей, прочно соединяя их между собой. К корпусу деталь фиксируется посредством петель, оснащенных в свою очередь пружинами для удобства закрывания/открывания. Также оборудуется капот удобным замком, отпирающимся изнутри салона.

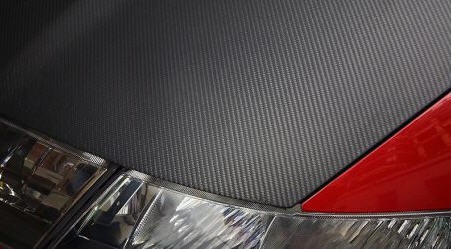

Углепластиковый (карбоновый) капот
Углепластиковый (карбоновый) капот

Современные автомобильные капоты часто делаются из углепластика. Это делается, безусловно, не только в целях декоративных. Железный капот в разы тяжелее углепластика, и уже для многих автопроизводителей считается архаичным решением.

Помимо всего прочего, железный капот явно уступает углепластиковому по длительности эксплуатации. Чего только стоит подверженность железа коррозии. Чем бы ни обрабатывали сталь, как бы не ухаживали за металлом, со временем ржавчина свое берет. На углепластик она, как известно, не действует.

Углепластиковые капоты (большинство моделей) штампуются с красивыми и стильными воздухозаборниками. Это лишний раз выделяет оригинальность машины, повышает охлаждаемость моторной установки, влияет на температурные и АЭД показатели.

Примечание. Например, температура двигателя на трассе при постоянно высокой скорости может снижаться на 5-15 градусов, что не может не расцениваться, как явный прогресс.

Современные углепластиковые капоты не нужно перекрашивать (если они поставлены на другой авто). Лучше их сразу заказать под цвет своего автомобиля.

К сожалению, углепластиковый капот не лишен минусов. В частности, сегодня можно купить совершенно некачественный элемент, изготовленный где-то в Китае. В дальнейшем такая деталь представит всевозможные проявления брака. Не исключены проблемы с монтажом, деформацией после непродолжительного срока эксплуатации и т.п.

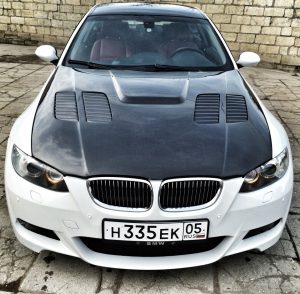

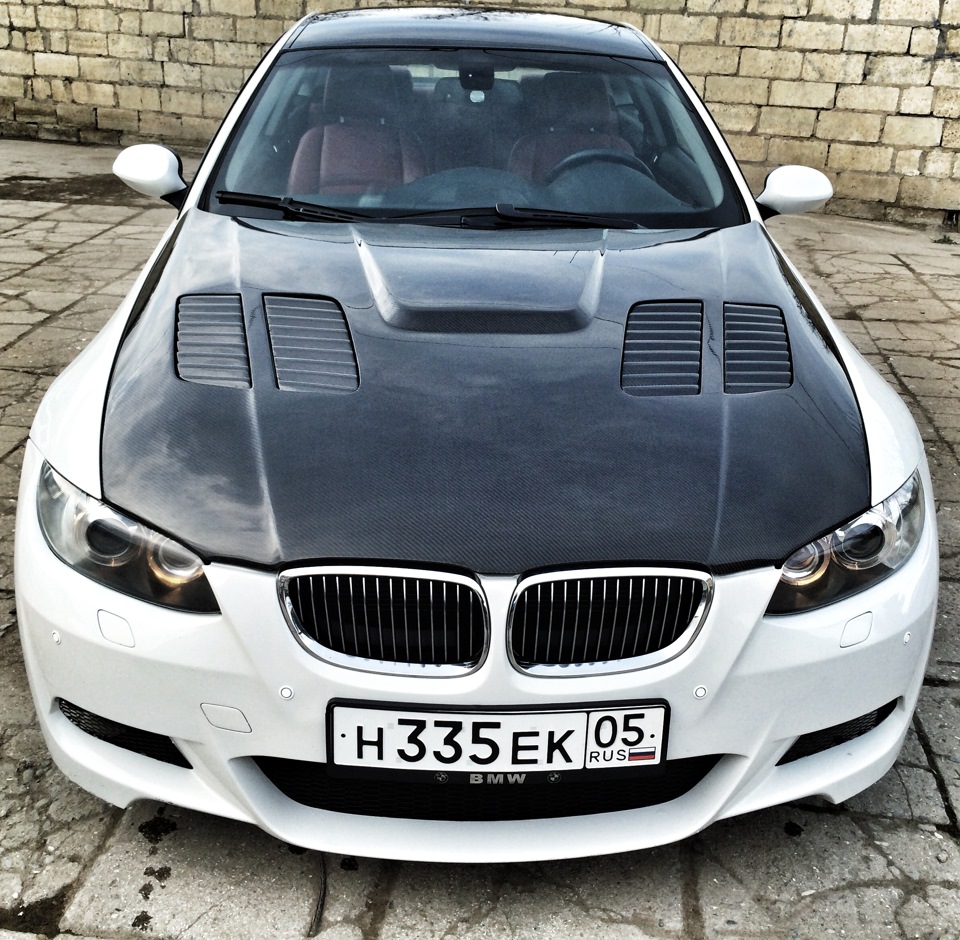

Капот углепластиковый с воздухозаборниками
Капот углепластиковый с воздухозаборниками

Лучшим на сегодня принято считать производителя углепластиковых капотов Субару. Но в данном случае недостатком будет выступать цена элемента, чересчур высокая на фоне аналогов.

Углепластиковый капот отличается низкой прочностью по сравнению с железным. Это замечается уже при визуальном осмотре. Толчок или удар неминуемо приведет к трещинам, на автомобиле с таким капотом придется ездить только по ровным дорогам без пробок и т.д, чтобы избежать столкновений.

Из навесных элементов кузова также стоит рассмотреть отдельно багажную крышку. Как и капот она тоже делается из двух половинок. На внутренней устанавливается замочный механизм. Соединяется крышка с корпусом с помощью торсионных элементов, пружин. Некоторые современные модели авто оборудованы электроприводной системой багажной двери.

Из навесных элементов отдельное место занимают, конечно же, двери. Тоже изготавливаются из двух панелей, оборудуются замковым механизмом, вешаются на петлях. Предусмотрены в нижней части обязательные дренажные зоны.

Кузовные элементы на Фокус и другие авто сегодня можно легко купить и заменить на старые. Таким образом, удастся периодически обновлять автомобиль, продлевая срок его эксплуатации. Нельзя забывать, что именно кузов – это самая дорогостоящая автомобильная часть. Если он деформируется и придет в негодность, восстановить его будет крайне проблематично и затратно.
