Лонжерон – что это за элемент и какие особенности он имеет?


Лонжероны
Что такое лонжерон? Какие последствия ждут автомобиль, если лонжерон «устанет» или «уйдет»? Может ли он лопнуть? Как выглядит? И, в конце концов, где находится этот элемент автомобиля? На все эти вопросы мы ответим в этой статье, при чем сделаем мы это так, чтобы понятно было всем водителям.

Лонжерон представляет собой трубу прямоугольного сечения, также его можно назвать продольной балкой набора кузова. Проходят они через заднюю или переднюю часть кузова. Конструкции корпуса отличаются по многим признакам, поэтому бывают лонжероны, проходящие насквозь между бамперами.

Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь). В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно.
Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом.

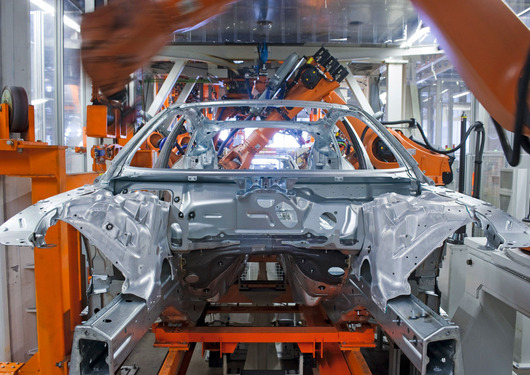

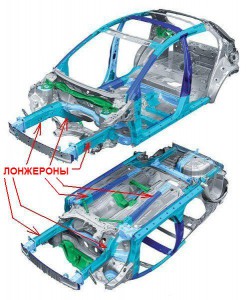

Лонжероны вид изнутри
Лонжероны – это неотъемлемая часть любого авто, независимо от типа кузова. На фото вы можете посмотреть наглядно, где они находятся. Что касается материала, то чаще всего изготавливается из титановых или алюминиевых сплавов для кузова  автомобиля, а также из композитных слоев. Основное сечение в детали – это швеллер (выглядит как П-образное сечение) – в самых нагруженных местах сечение увеличивается.

Особенности конструкции

Итак, мы разобрались, что лонжерон представляет собой простую трубу с прямоугольным сечением. В зависимости от задумки инженеров, они:

  • находятся спереди и сзади автомобиля.
  • проходят по все длине конструкции корпусы.

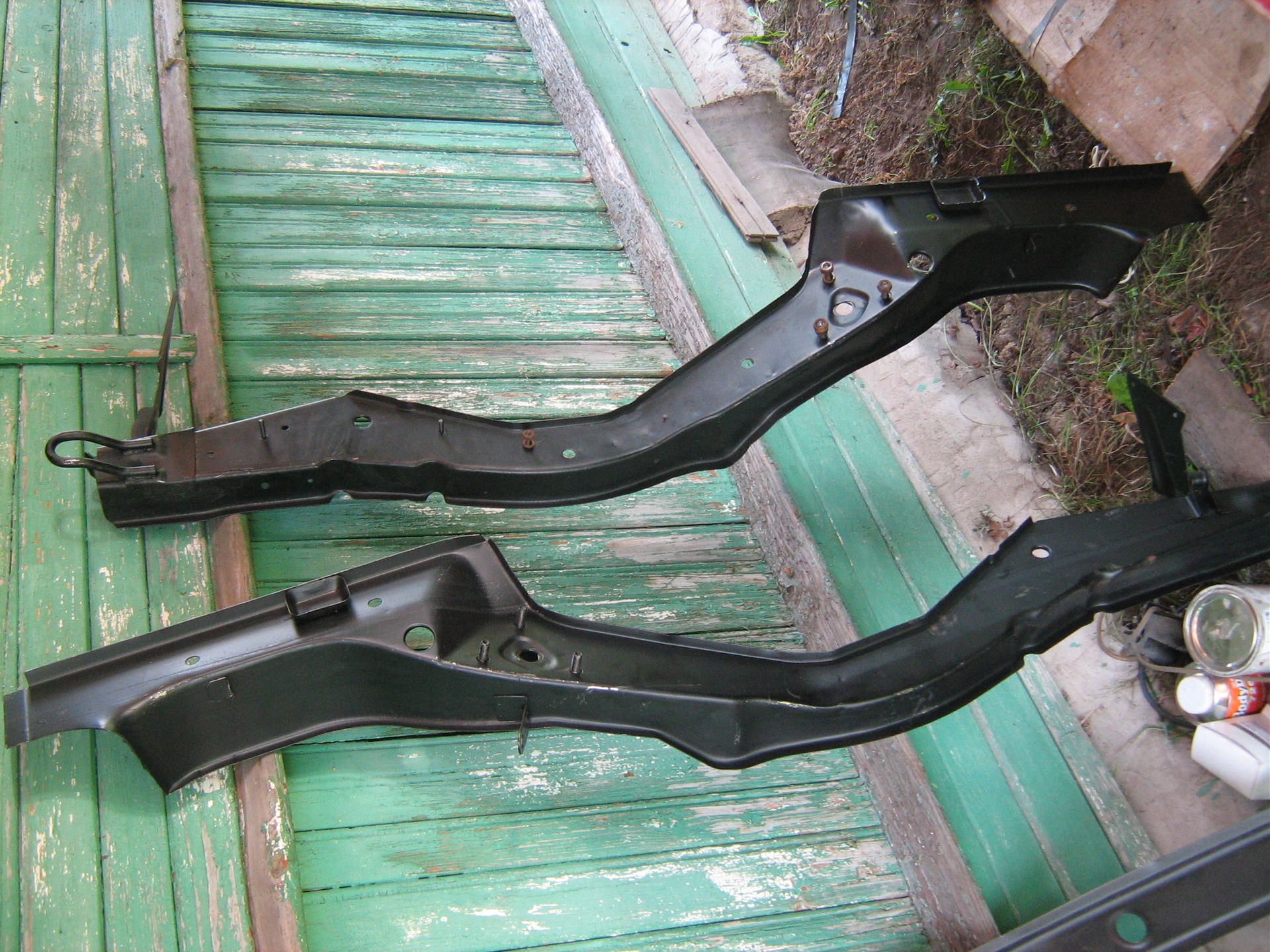

Задние лонжероны
Из-за того, что на лонжероны постоянно давят различные силы, они должны выдерживать серьезные нагрузки: сюда входят вес мотора, вес людей в авто, а также масса других автомобильных деталей. Также на данную деталь постоянно действует ударная нагрузка, которая передается от автомобильных колес во время езды.

Если вы посмотрите на фото автомобиля изнутри, то увидите, что лонжерон выглядит как лестничная рама, похожая на букву «П», в том числе и задний. Лестничная рама обычно используется для внедорожников, кроссоверов, а также для грузовых авто. Легковушки чаще всего оснащены несущей конструкцией корпуса.

Задачи лонжеронов

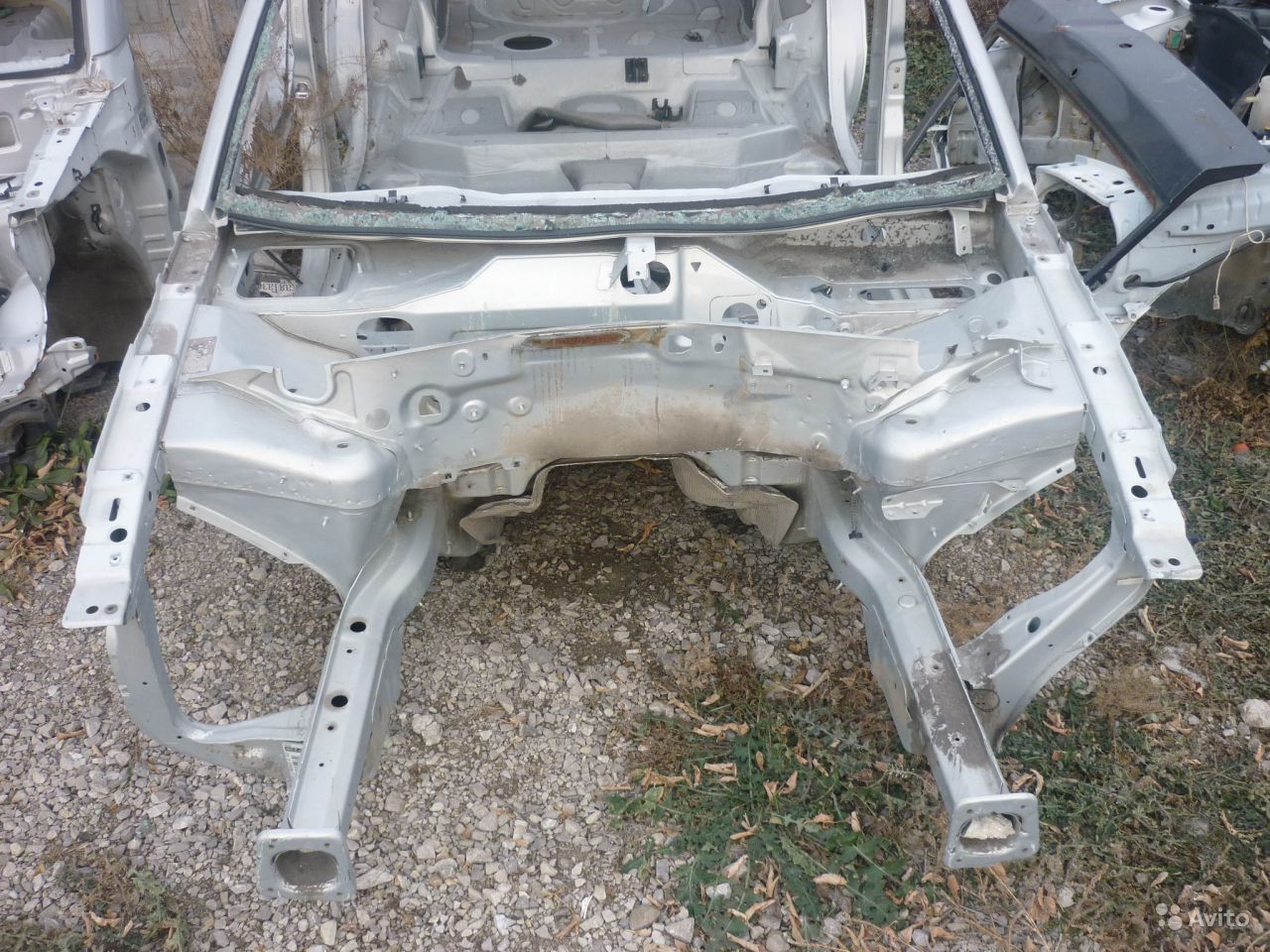

Лонжерон в легковом авто  служит в качестве усилительной детали для днища кузова, брызговиков и пола багажного отделение. У больших автомобилей он выступает в роли главного силового элемента корпуса. Кроме усиливающей задачи, передний лонжерон работает как дополнительные амортизаторы – располагается в зоне поглощения деформации. Ведь для того, чтобы часть кузова автомобиля, где находятся люди, получала наименьшие удары при движении, нужно смягчить удар – и этот удар на себя берет передний лонжерон. Передние лонжероны

Чтобы вибрация равномерно распространялась по кузову, в его передних частях инженеры создают «деформируемые» зоны. В продольном направлении они имеют слабую силовую структуру.
Сейчас производители легковых автомобилей стараются сделать его как можно тоньше: толщину сечения или стенок уменьшают, создают специальные отверстия в самых «безопасных» местах, куда поступает меньше нагрузки. Также конструкторами используются складки при штамповке деталей. Они нужны для того, чтобы во время аварии лонжерон сложился в гармошку, а не переломился. При столкновении лонжероны берут основной удар на себя, из-за чего часто деформируются. Но такая жертва оправдана: за счет поглощения кинетической энергии уменьшается сила удара по салону. В грузовых авто страдают и задние лонжероны и передние.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

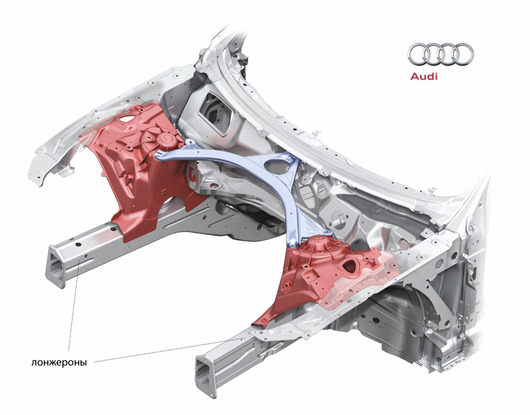

Лонжероны Audi
Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон.
Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.


При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.
