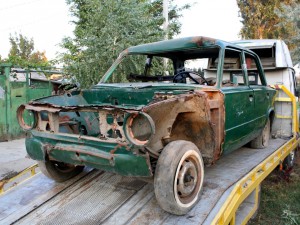

Ремонт ваз 2101В начале статьи про ремонт кузова своими руками ваз 2101, я бы хотел напомнить читателю, что данный легендарный автомобиль выпускался на протяжении одной трети века и самый молодой из этих «породистых скакунов» на данный момент уже как два года назад отпраздновал свой двадцатипятилетний юбилей.

Но, не смотря на столь почтенный возраст, «копейки» до сих пор уверенно бороздят просторы нашей необъятной планеты, правда, в основном, от дома до дачи…
Если вы счастливый и единственный обладатель данного автомобиля, который постоянно находился в ваших руках, то вам и так хорошо известны все слабые детали кузова ваз 2101 (если уж у вас он сохранился в работоспособном состоянии на протяжении такого времени).
Ну а тем кому судьбой выпало пользоваться «копейкой» разряда секондхенд милости прошу вступать в наш дружный отряд рукастых и любознательных.

Причины ремонта

Как мы уже выяснили, ремонт кузова ваз 2101 своими руками начинается с избавлений от иллюзий о его хорошем состоянии.
Ремонт ваз 2101 Дело в том, что кузов автомобиля постоянно находится в агрессивной и враждебной ему среде, где помимо существенного перепада температур на него ещё действуют дорожные реагенты и влажность. Вследствие этого, рано или поздно, помимо устранения местных деформаций и точечной коррозии, вам придётся заняться его полным восстановлением.
При калькуляции ремонта, в первую очередь необходимо узнать, сколько стоят кузовные запчасти на ваз 2101,и есть ли они в наличии вообще. Дело в том, что на «копейке» кузов является несущим элементом, то есть он в буквальном смысле «несёт»на себе всё остальное оборудование автомобиля, и цена его составляет практически половину стоимости всей машины.
Итак, инструкция для ваз 2101 «Ремонт кузова своими руками» состоит из двух частей:

  • Устранение деформаций кузова и его элементов;
  • Устранение коррозии и восстановление поражённых ею элементов.

Часть первая. Деформации

Деформации кузова автомобиля и его элементов происходят в двух случаях – или вы во что-то врезались или врезались в вас. Но это не суть важно, главное как мы будем устранять последствия сего конфуза.
Калькуляция
Для начала необходимо произвести оценку общего объёма работ, а именно:

  • все детали кузова ваз 2101 должны подвергнуться дефектовке (именно ВСЕ, так как велика вероятность обнаружения скрытых дефектов);
  • составлена смета;
  • определена очередность выполняемых работ.

Проверка контрольных точек

Так как мы не можем быть уверенными в безупречности езды предыдущего хозяина «копейки» и, учитывая весьма преклонный возраст нашего автомобиля, в первую очередь нам будет необходимо промерить его геометрические размеры,которые содержит в себе инструкция по эксплуатации и ремонту автомобиля.Размеры основных контрольных точек

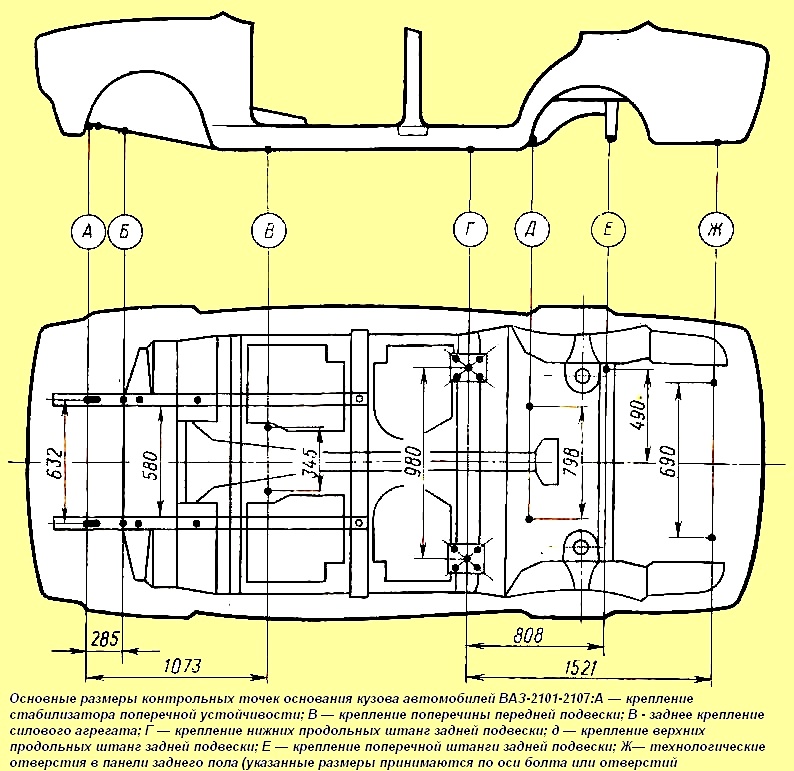

На фото показаны размеры основных контрольных точек* каркаса, где указаны:

АМесто установки стабилизатора поперечной устойчивости
БКрепление поперечной передней балки
ВУстановочные места для задних креплений двигателя
ГНижние продольные штанги задней подвески
ДВерхние продольные тяги задней подвески
ЕМесто установки задней поперечной тяги
ЖТехнологические отверстия в днище

*- Указанные размеры снимаются по осям болта или отверстия.
Сняв размеры с контрольных точек пола кузова, мы получаем информацию о правильном местоположении креплений основных элементов автомобиля, причём для этого нам не потребовался их демонтаж.
Так же нам пригодятся:

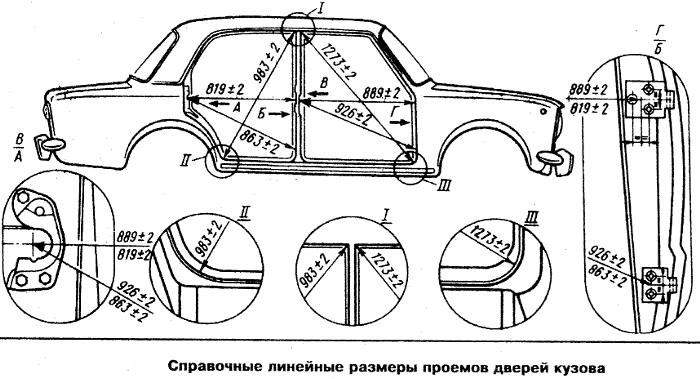

Линейные справочные размеры проёмов кузова и дверей

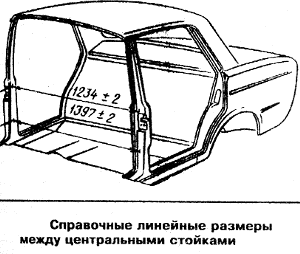

Центральные стойки ваз 2101(без обивки):Центральные стойки ваз 2101(без обивки)

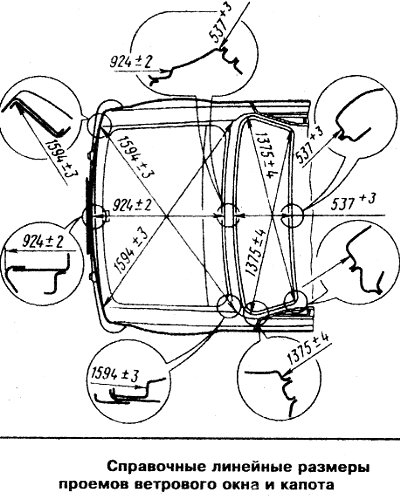

Контрольные размеры капота и ветрового стекла
Контрольные размеры капота и ветрового стекла

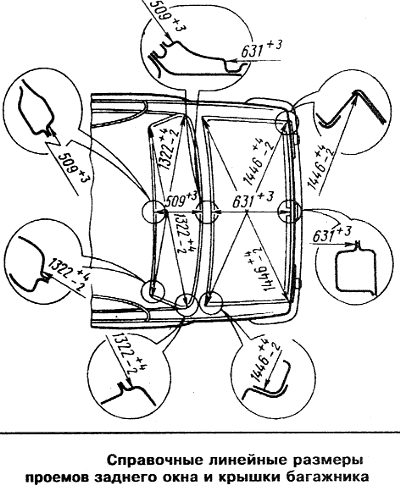

Геометрические параметры крышки багажника и проёма заднего окнаГеометрические параметры крышки багажника и проёма заднего окна

Кстати, на установку навесных деталей кузова заводом изготовителем предусмотрены допуски неравномерности (конусности) зазоров до полутора миллиметров, а для внутренних и наружных допусков лицевой части элемента относительно неподвижной детали это значение увеличено до двух миллиметров.

Ремонт деформированных элементов

Повреждённые поверхности ремонтируются термическим и механическим способами, а так же с помощью быстро затвердевающего пластического материала или же припоя.

Механический способ

Если при снятии размеров контрольных точек кузова мы обнаружили несоответствие их местоположения с контрольными параметрами, то нам необходимо вернуть их на место, что делается с помощью как нехитрых приспособлений (домкрат, лебёдка, собственный вес автомобиля), а так же более сложных установок.

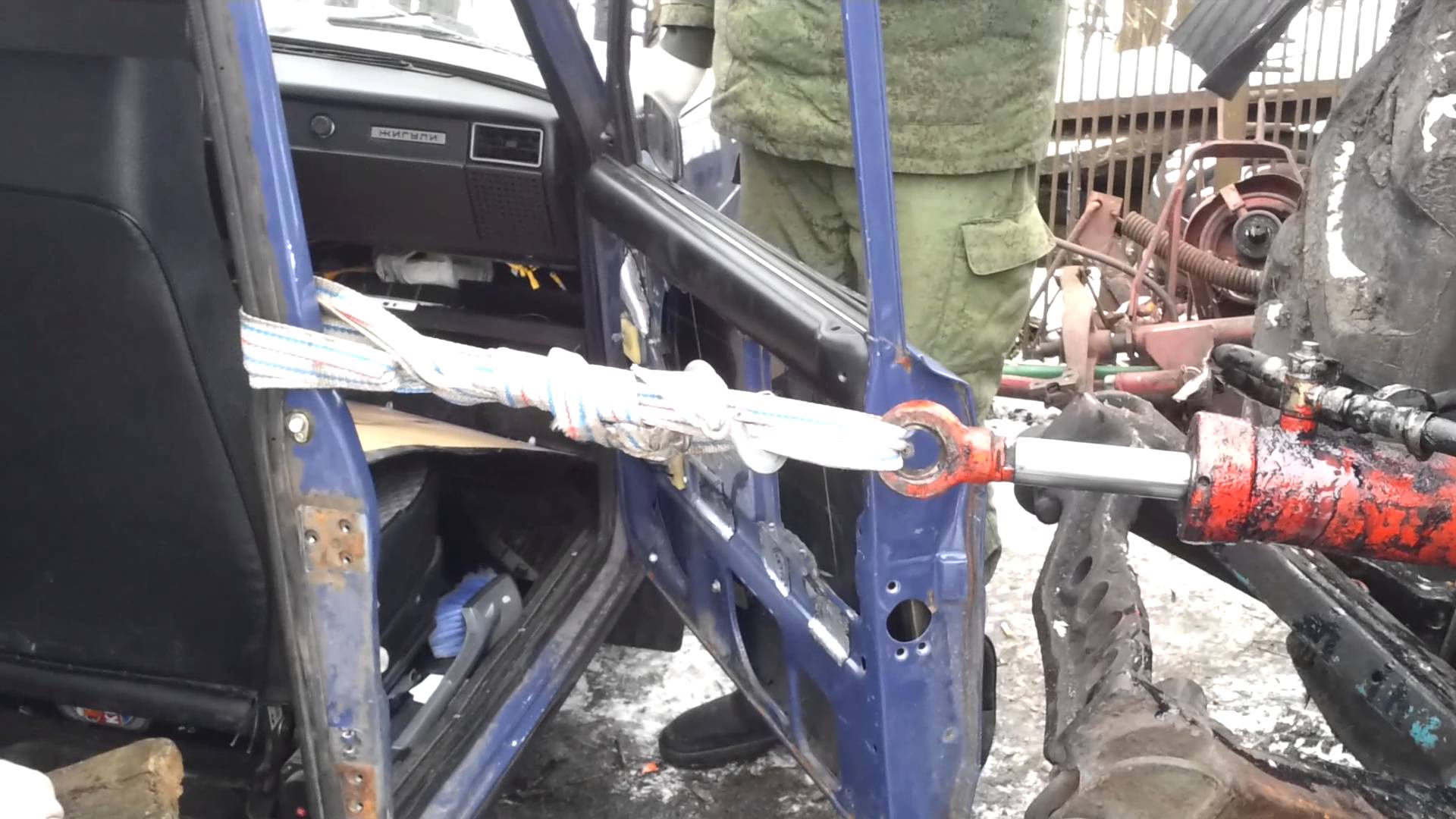

Вытягивание лонжерона
Вытягивание лонжерона

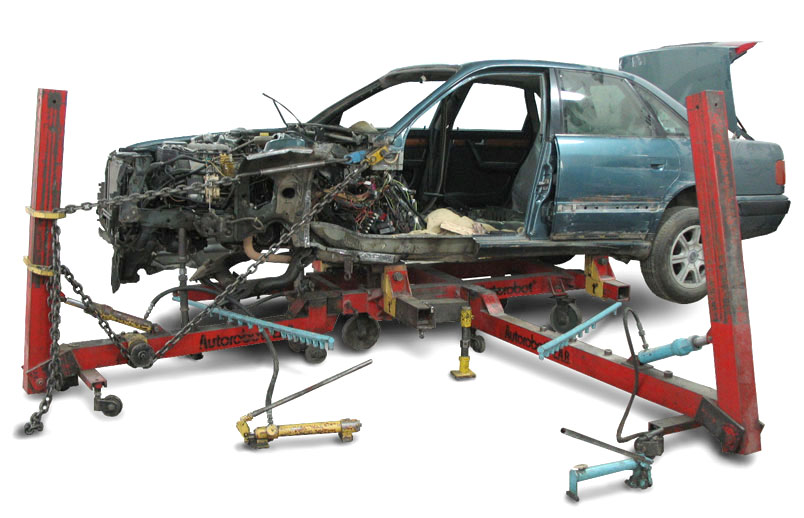

Станина для правки и проверки каркаса автомобиля
Станина для правки и проверки каркаса автомобиля

Механическая правка для придания первоначальных конфигураций и форм подразумевает под собой растяжку, рихтовку и выдавливание кузовных частей подвергшихся деформациям. Данные работы выполняются как в «горячем» так и в «холодном состоянии».

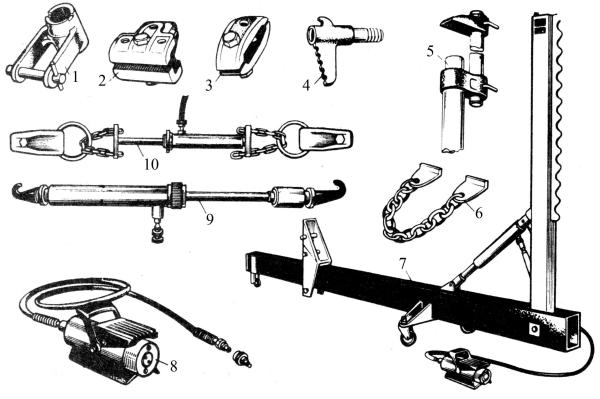

Оснастка для кузовного ремонта
Оснастка для кузовного ремонта
1Для вытяжки вогнутых элементов
2,3Само закрепляющиеся зажимы с гидравлическим приводом
4Захватывающее приспособление с зубцами
5Струбцина гидравлическая
6Зажим двойной
7Струбцина для вытягивания
8Насос гидравлический
9Цилиндр натяжной, с захватами
10Цилиндр натяжной с вытягивающим устройством

Ремонт кузова своими руками ваз 2101 выглядит примерно так:

  • определяем места приложения усилий для устранений перекосов и подбираем необходимые захваты и упоры;
  • закрепляем в выбранном направлении устройство для правки;
  • устанавливаем или закрепляем в проёме механические или гидравлические растяжки с подобранными захватами, упорами и удлинителями;
  • устанавливаем и крепим цепь силового органа за зафиксированный захват/зажим с одной стороны и за силовой рычаг с другой. Цепь при этом должна быть предварительно натянута под заранее выбранным и необходимым углом наклона;
  • при помощи силового органа производиться вытяжка повреждённых узлов и деталей, выдавливание же производится изнутри салона с помощью гидравлических узлов и силовых растяжек.

Должен предупредить, процесс этот на руку не скорый, многочасовой и даже многодневный.

Кузовные детали

«Оперение» же, как правило, выпрямляют вручную с помощью специальных приспособлений и инструментов:

Набор «костоправа»
Набор «костоправа»

АМолоток
БКиянка
ВСпецоправка
ГУпоры

Согласен, на первый взгляд данный набор инструментов не производит особого впечатления, но поверьте, при правильном применении эти невзрачные «железяки» буквально творят чудеса:

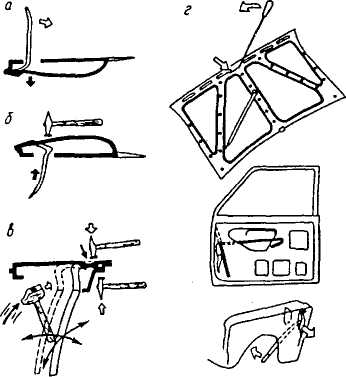

Детали кузова ваз 2101, устранение вмятин
Детали кузова ваз 2101, устранение вмятин
АУстранение деформации с помощью прижимного рычага
БИсправление вмятины с помощью молотка и прижимного рычага
ВВведение прижимного рычага ударом молотка между вмятой панелью и коробом
Г«Вывод» вмятин под элементами капота, дверей и скрытых полостей переднего крыла

Правка с нагревом

В данной главе хотелось бы сказать, что кузовные запчасти на ваз 2101 лучше всего крепить с помощью контактной сварки, так как при пайке автогеном происходит очень сильный нагрев металла, что провоцирует его деформацию.
Но это нас не должно смущать – мы же делаем на ваз 2101 ремонт кузова своими руками и поэтому будем использовать деформацию перегретого металла в свою пользу:

  • во-первых, правка с помощью нагрева используется для стягивания (осадки) растянутых панельных поверхностей при температуре прогрева металла 600…650 градусов (красно-вишнёвый цвет);
  • во вторых, для предотвращения резкого ухудшения механических свойств и вспучивания места нагрева не должны превышать 30 миллиметров;
  • нагрев и правку во избежание дополнительных вмятин и вспучивания необходимо производить от периферии к центру.

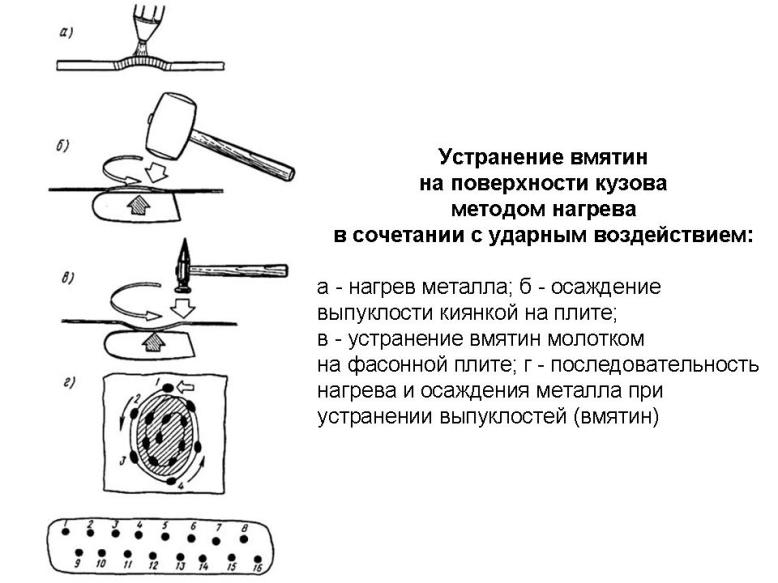

Правим детали кузова ваз 2101 с помощью нагрева
Правим детали кузова ваз 2101 с помощью нагрева

Иногда случается так, что к некоторым элементам кузова просто невозможно подобраться для того что бы выправить перечисленными выше инструментами. Поэтому для вывода «неудобной» вмятины предлагается следующий способ:

    • снаружи вмятины привариваем металлический штырь диаметром в 2…3 миллиметра (при большой площади деформации можно приварить несколько штырей, от края к центру);
    • вытягивая металл штырём с помощью рычага, и одновременно постукивая по краям вмятины, исправляем дефект;
    • так же в этом способе можно использовать шурупы, обратные молотки и другие специальные инструменты;

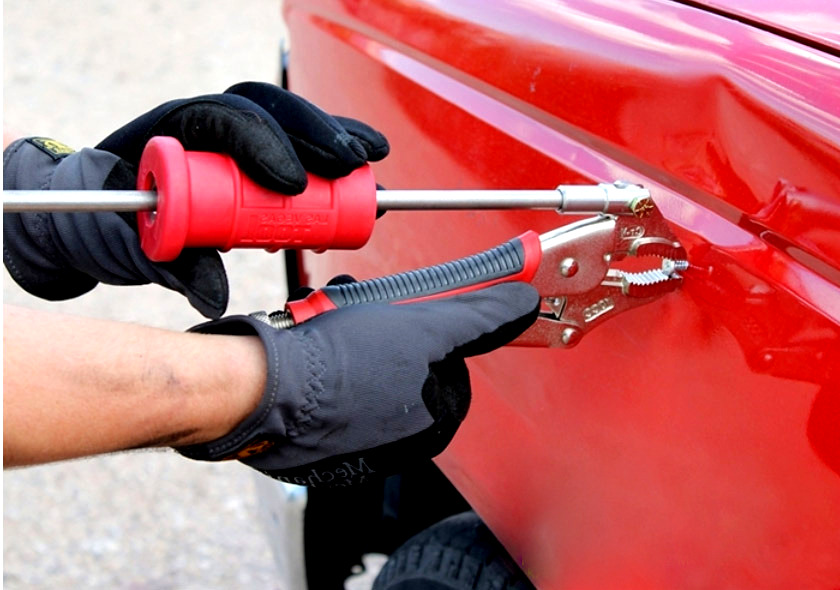

Специальный инструмент для вытягивания вмятин
Специальный инструмент для вытягивания вмятин
  • после того как вмятина выправилась, штырь срезается, место сверловки под шуруп заваривается сваркой и затем всё зачищается болгаркой.

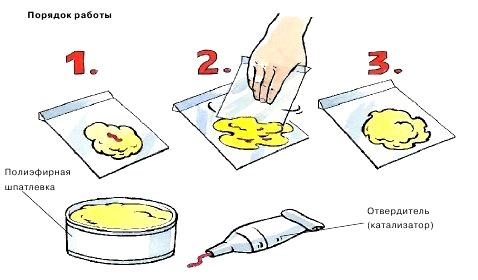

Оставшиеся неровности, которыми обзавелись детали кузова ваз 2101 в процессе ремонта своими руками, нам поможет выровнять полиэфирная шпатлёвка:

полиэфирная шпатлёвка
Полиэфирная шпатлёвка

Наиболее надёжные соединения получаются с панелями, предварительно зачищенными до «голого» металла.
Состоит из полиэфирной смолы и отвердителя – катализатора благодаря которому смесь затвердевает при 20°Суже за 15…20 минут, вне зависимости от толщины нанесённого слоя шпатлёвки. Следовательно, процесс нанесения шпатлёвки сокращается при отсутствии необходимости нанесения множества слоёв.
Фото – инструкция по ремонту кузова ваз 2101
Выпускается в виде порошка, пластичность которого начинает проявляться при нагреве в 150…160°С.
Для улучшения адгезии восстанавливаемую поверхность рекомендуется тщательно зачистить и создать на ней шероховатую поверхность.
Участок нанесения термопластика предварительно нагревают до 170…180°С после чего тонким слоем наносят порошок и укатывают его металлическим катком. Далее, по аналогии с предыдущим способом, наносятся последующие слои до тех пор, пока монолитный слой пластической массы не заполнит всю неровность. После затвердевания, получившуюся заплату зачищают и выравнивают.

Часть вторая. Коррозия

Причины коррозии и очаги её поражения
Коррозия – это процесс саморазрушения материала в процессе взаимодействия со средой. В нашем же случае коррозия металла происходит вследствие:

  • Зимняя «городская» эксплуатация;
  • Дешёвый рестайлинг кузова, под которым скапливается всевозможная грязь;
  • Хранение автомобиля в сырых, не проветриваемых помещениях.

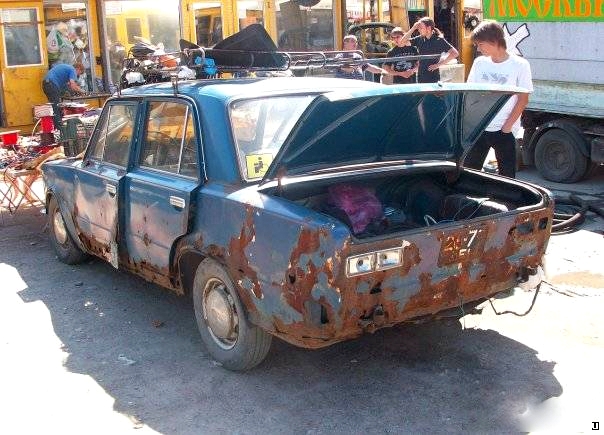

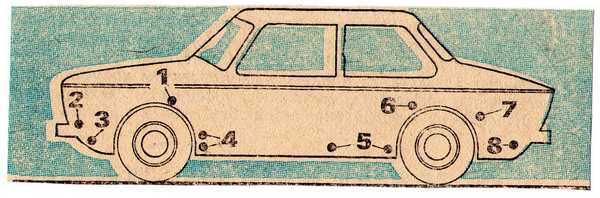

Места кузова ваз 2101 наиболее подверженные коррозии
Места кузова ваз 2101 наиболее подверженные коррозии

Как показывает опыт большинства автовладельцев,коррозии наиболее подвержены детали кузова ваз 2101 находящиеся в труднодоступных местах, где влага не испаряется достаточно долгое время (зазоры, загибы, отбортовки), а именно:

  • колёсные ниши;
  • навесные элементы и места их крепления (капот, багажник, двери, пороги, крылья).

И если не предпринимать ни каких мер, то она может переместиться на другие, более значимые силовые элементы (лонжероны, стыки подмоторной рамы, центральные стойки и т. п.).
В зависимости от степени разрушения поверхности зависит, каким способом мы будем восстанавливать повреждённую деталь.

Стадия первая

Процесс окисления находиться в начальной стадии(сколы царапины), произошло лишь незначительное изменение цвета.
На этой стадии можно обойтись малыми потерями – зачистка поверхности мелким абразивным кругом с последующей полировкой поверхности.

Стадия вторая

Происходит как изменение цвета краски, так и её вспучивание, то есть процесс разрушения идёт равномерно по поверхности элемента.

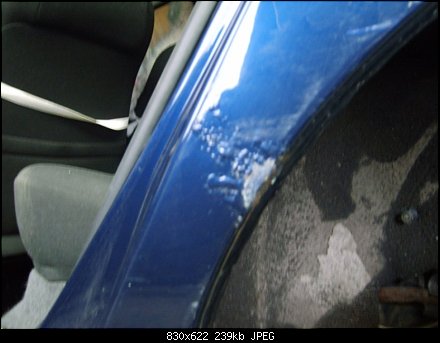

Коррозия задней арки колеса ваз 2101
Коррозия задней арки колеса ваз 2101

Этот тип коррозии не так сильно страшен, он происходит чаще всего из-за некачественной подготовки элемента к покраске.
Сравнительно легко излечим с помощью повторной зачистки и последующей замазкой эпоксидной мастикой холодного застывания.
Данный вид мастики обладает высокой прочностью, достаточной адгезией, она легко наносится на повреждённый участок. В её состав входят пластификаторы и отвердители, которые повышают пластичность смолы и её ударную прочность, а также наполнители понижающие усадку смол и обеспечивающие сближение коэффициентов термических расширений металла со смолами.

Стадия третья

В этом случае процесс разрушения уже уходит вглубь металла (пятна, раковины, дыры), что требует более глубокой зачистки поражённого элемента с последующей его напайкой (лужением) или же замены всего элемента, его отдельных частей.

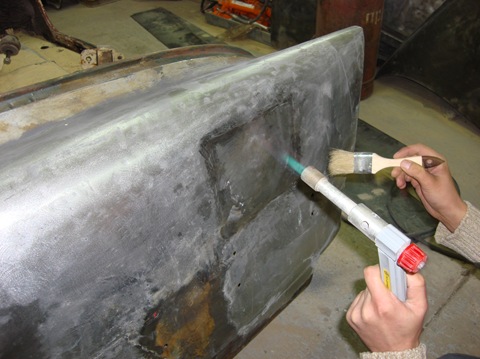

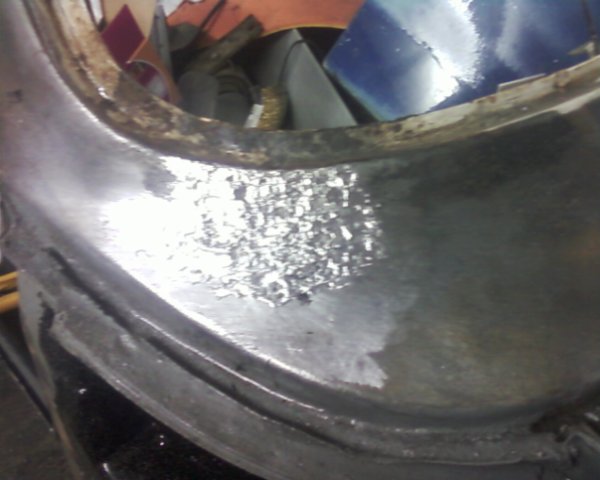

Лужение кузова ваз 2101 оловом
Лужение кузова ваз 2101 оловом

Кстати, если пламенем горелки нагреть металл до светло-красного накала и при этом он не начнёт рассыпаться на фонтанирующие искры, то его ещё вполне можно использовать для сварки.
Ну а когда детали кузова ваз 2101 совсем не поддаются восстановлению, то их заменяю новыми используя при этом контактную сварку и электросварку работающую в газовой среде (полу автомат).
Чаще всего замены требуют передние и задние крылья с панелями. Методы ремонта и замены данных деталей можно взять за базовые, для этого необходимо лишь узнать месторасположение швов для стыковки элементов:

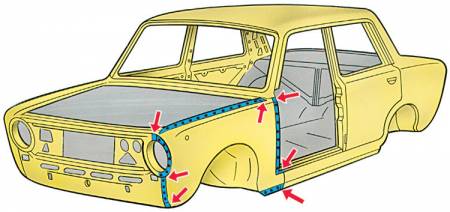

Сварочные швы переднего «оперения»
Сварочные швы переднего «оперения»

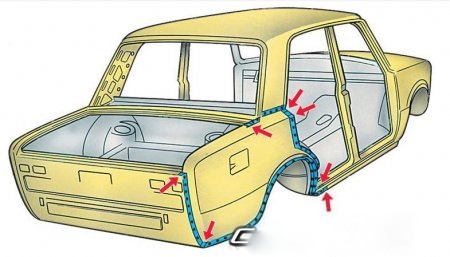

Сварочные швы заднего «оперения»
Сварочные швы заднего «оперения»

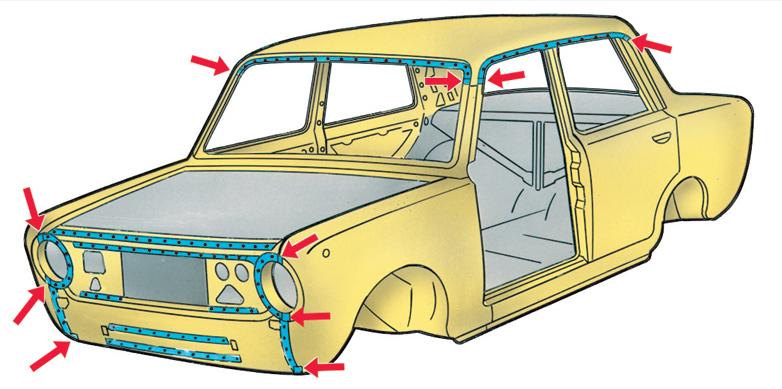

Сварочные швы передней части и крыши
Сварочные швы передней части и крыши

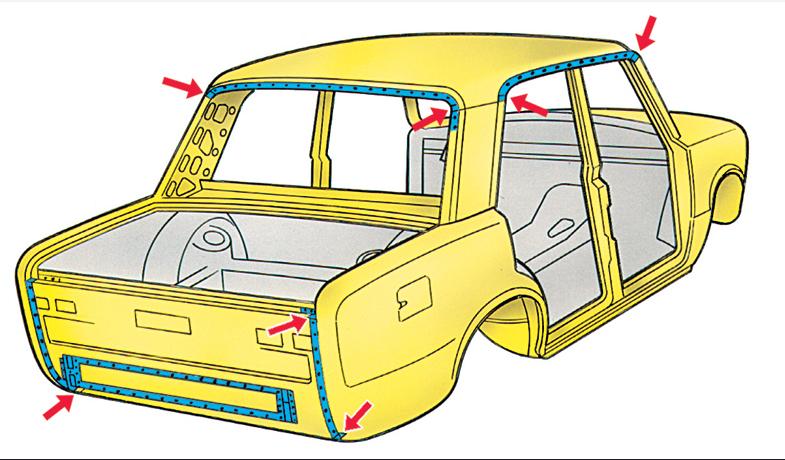

Сварочные швы задней части и крыши
Сварочные швы задней части и крыши

Для получения оптимальной жёсткости элементов при их минимальной деформации сварку деталей лучше всего производить через каждые 50 миллиметров, небольшими стяжками по 20 миллиметров.
Как вы уже заметили,ремонт кузова своими руками ваз 2101 это очень трудоёмкий и ответственный процесс, качество проведения которого непосредственно влияет на безопасность и срок службы автомобиля.
