Вес кузова Ваз 2107: уменьшаем массу автомобиля своими руками

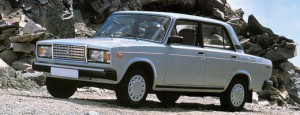

Вес кузова Ваз 2107
Вес кузова Ваз 2107

Вес кузова Ваз 2107 имеет огромное значение не только в плане эксплуатационных характеристик этого автомобиля, но и прямо отражается на динамике. В эпоху моды на «похудение», когда миниатюризация охватила весь мировой автопром, «семерка» не может оставаться от всего этого в стороне. Сбросить вес машины, не изменяя при этом ее линейные размеры – вот о чем сегодня мечтают конструкторы и автовладельцы. Цель задачи ясна – улучшить разгон и сэкономить на топливе, но методов решения может быть несколько. И на Ваз 2107 размеры кузова могут оставаться невредимыми, а масса автомобиля при этом уменьшаться. Узнаем из статьи, сколько весит «семерка», как можно облегчить ее кузов, не изменяя размеры и на какие достижения способна машина после этого.

Полезная информация о «семерке»

Ваз 2107 длина кузова
Ваз 2107 длина кузова

Вес «семерки» составляет ровно 1030 килограммов. При этом кузов машины самый тяжелый среди всех остальных деталей и частей (600 кг). Схема его сборки отличается стандартной, классической для Вазов последовательностью и включает следующие элементы:

  • Детали передка вместе с крыльями, дополненными усилителями;
  • Крышу;
  • Днище, тоже хорошо усиленное, особенно в передней и задней части;
  • Боковины.

Каждая из деталей получена из особого типа стали, имеет свой ИД номер, определенную корпуленцию и шаблон отливки. Так, крыша «семерки» всегда имеет толщину в 0,9 мм.

Совмещаются части кузова между собой с помощью сварки. Если на элементы, например, такие как пол, ложится солидная нагрузка, их вспомогательно укрепляют дуговой сваркой.

Кроме основных элементов, кузов «семерки» имеет и навесные части, называемые «оперением». Это те детали, которые могут соединяться болтами и петлями к основному каркасу – бамперы, капот и так далее.

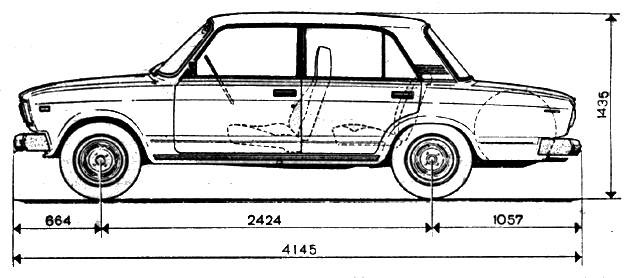

Вне зависимости от комплектации Ваз 2107 имеет определенные размеры.

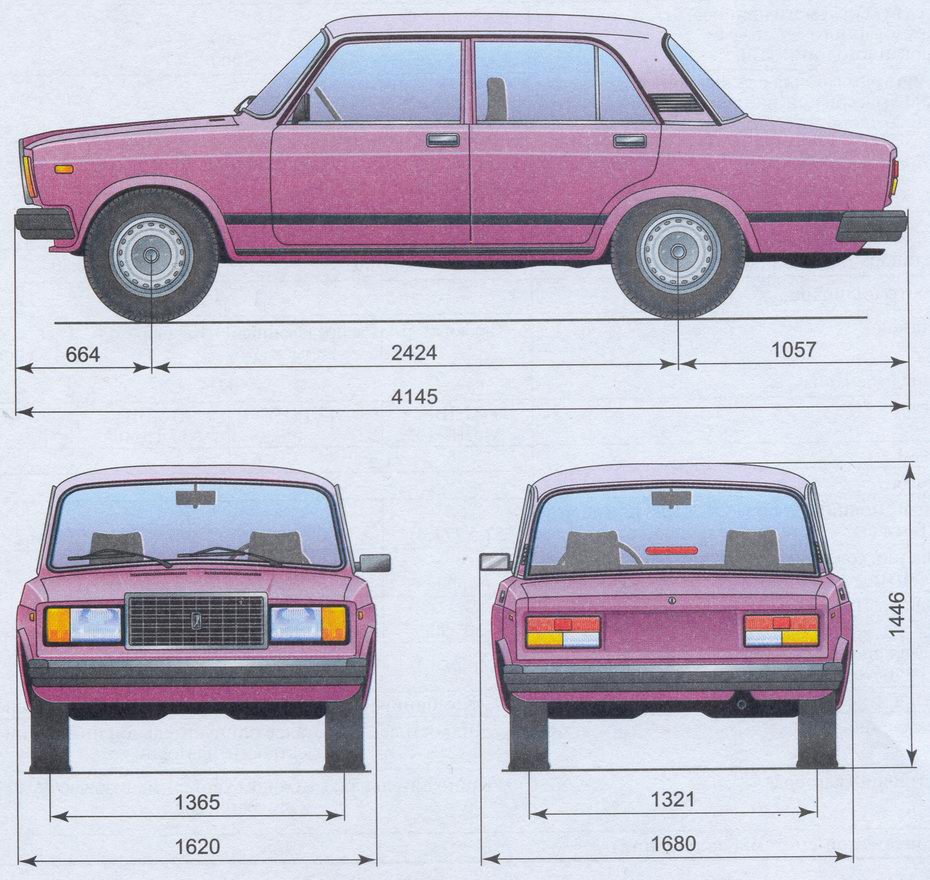

Длина кузова Ваз 2107 достигает 4126 мм, ширина 1620 мм, а высота – 1435 мм.

Контрольные размеры или правильная геометрия кузова

Владельцу «семерки» недостаточно знать только стандартные параметры автомобиля. Полезно будет изучить еще и контрольные кузовные размеры Ваз 2107 или точки остова машины, особенно если хозяин намечает улучшить динамику автомобиля, путем облегчения кузова.

Примечание. Кроме того, зная эти параметры автомобиля, можно легко восстановить кузов после аварии. И еще: покупая подержанную «семерку», легко будет узнать, была ли машина в ДТП, сравнив на Ваз 2107 кузовные размеры со стандартными.

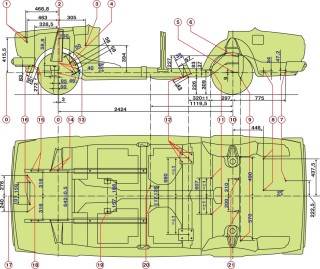

Ниже на схеме приводятся основные контрольные размеры Ваз 2107.

Размеры кузова геометрия Ваз 2107
Размеры кузова геометрия Ваз 2107
0Базовая, стандартная линия
1, 2, 3Верхнее крепление радиатора, картера, рулевого механизма и оси педалей сцепления/тормоза
4Центр рулевого механизма
5Центр заднего колеса
6, 7Крепление амортизаторов задней подвески и заднее крепление глушителя
8Крепление глушителя спереди
9Крепление поперечной штанги задней подвески
10Ось задних колес
11, 12Крепление верхних и нижних продольных штанг задней подвески
13Центр переднего колеса
14, 15Точки крепления поперечины передней подвески и крепление стабилизатора поперечной устойчивости
16Нижнее крепление радиатора
17Ось автомобиля
18Верхнее крепление радиатора
19Заднее крепление мотора
20Крепление опоры карданного вала
21Крепление амортизаторов задней подвески

На этой же схеме показывается, как проверить контрольные точки пола кузова.

Контрольные размеры кузова ваз 2107 пол
Контрольные размеры кузова ваз 2107 пол
0Линия отсчета
1Пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов
2Центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага
3Пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов
4Пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов
5, 6Центр осей болтов крепления нижних и верхних продольных штанг
7Пересечение оси болта крепления поперечной штанги с кронштейном кузова
8Пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя
9Центр осей передних болтов крепления стабилизатора поперечной устойчивости
10Пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов
11, 12Центры передних и задних технологических отверстий лонжеронов переднего пола
13Пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова
14Пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов
15Пересечение оси болта крепления поперечной штанги с кронштейном кузова
16Центр заднего технологического отверстия центрального усилителя заднего пола
17Продольная ось автомобиля

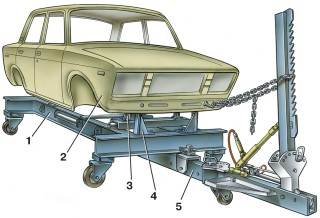

Контроль геометрии кузова и точек крепления узлов шасси и пола выполняется на специальной установке. Это станок специального типа, предназначенный для контроля и ремонта кузова. Вот как он выглядит.

Ваз 2107 контрольные размеры кузова и их исправление
Ваз 2107 контрольные размеры кузова и их исправление

На таком станке не только проводятся измерения, но и дальнейшая правка кузова. Цель операции – воссоздать изначальные линейные размеры кузова.

ИД Ваз 2107

На «семерке», наподобие других машин, указана индивидуальная техническая информация. Она представлена в таблице, которую можно найти под капотом.

ИД подразумевают сведения не только о модели автомобиля. Здесь содержатся подробные данные о номере кузова и его массе.

Уменьшение веса

Сколько весит кузов ваз 2107
Сколько весит кузов ваз 2107

Итак, борьбу с лишними кило авторазработчики ведут уже давно. Успех переменный и сказать, что удалось достичь каких-либо существенных улучшений, можно с натяжкой. Как правило, облегчить кузов, не затрагивая стандартные линейные размеры геометрии кузова Ваз 2107, удается с помощью инновационных на определенный период времени технологий. Но инновации бывают очень затратны, и редко получается их внедрять в общее производство.

На примере вазовских моделей бывало так: если одному из КБ удавалось снизить вес каркаса или ДВС, то другое бюро находило и внедряло на зависть востребованные на этот момент устройства в систему автомобиля, без которых представить себе современное транспортное средство было уже немыслимо. Вот и приходилось заново ломать голову над тем, а как снизить вес автомобиля с новыми приборами и устройствами, и все возвращалось на круги своя.

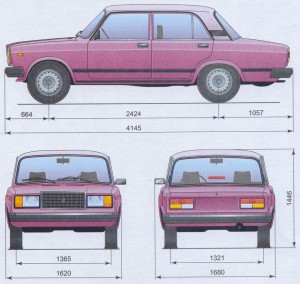

Габариты кузова ваз 2107
Габариты кузова ваз 2107

Так, если взять нашу «семерку» и снабдить ее всем современным опциональным комплектом дорогой иномарки, она изрядно потеряет в динамике, повысится расход топлива.

Интересно, а насколько можно снизит массу такого автомобиля, как «семерка»? Как утверждают авторитетные знатоки, благоразумная черта находится в пределах пятиста килограммов. Дальше уже нельзя – возникнет неустойчивость, а сильный толчок ветра сбоку может просто сдуть автомобиль с дороги.

Кроме того, надо знать, что полная масса слишком облегченного автомобиля будет кардинально меняться в зависимости от количества седоков.

Лишним поводом к изменению массы автомобиля становится новый закон, установленный в рамках Евростандартов. Теперь средний выброс вредных веществ в атмосферу не должен превышать 120 гр на 1 км пробега. За каждый лишний грамм владельца будут штрафовать на 95 евро! А при чем тут масса?

Фактически, все здесь понятно. Единицы вредного вещества, выделяемые в атмосферу, прямо пропорциональны сожженному топливу, а этот показатель, как знаем, напрямую зависит от массы автомобиля.

Геометрия кузова ваз 2107 размеры
Геометрия кузова ваз 2107 размеры

Современные заводы по производству металла или проще, металлургические предприятия сегодня начинают внедрять новые технологии и инновационные программы, подразумевающие использование сверхлегких материалов для изготовления отдельных частей кузова. Например, уже выходят двери, сделанные из суперкомпозитных материалов, отличающиеся той же прочностью, что и металлические.

Модернизация затрагивает и колеса. Сложно что-либо сопоставить с легковесными, изящными и непогрешимыми в плане прочности дисками. Они в последнее время пользуются высоким спросом, и не зря. Правда, цена на них высокая, но это того стоит.

С другой стороны, и такие диски уйдут вскоре в прошлое. Инновационные марки стали, такие как DP600, разрешают снизить вес диска на 20 процентов. А биометаллический стальной диск, сваренный не обычным методом, а лазерным из 2-х различных сортов стали, вообще, весит лишь 5,3 кг. Как известно, масса алюминиевого больше 6 кг.

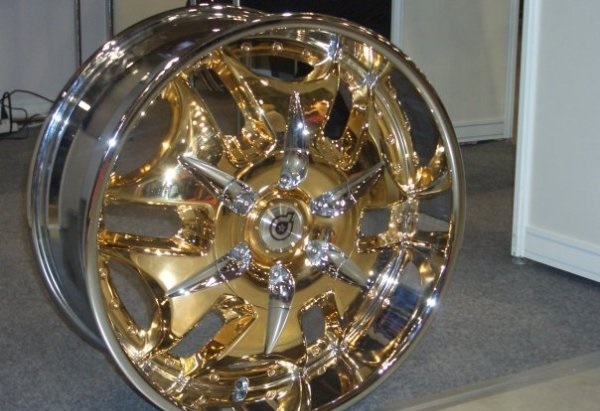

Литые диски и их преимущества
Литые диски и их преимущества

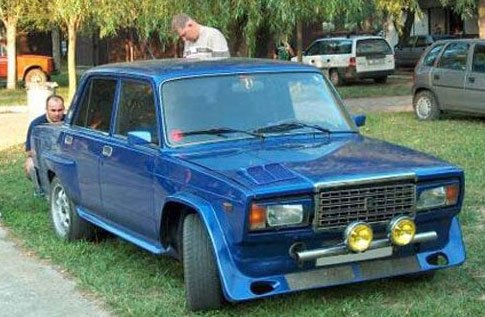

Интересные решения по уменьшению веса автомобиля Ваз 2107

Инновации инновациями, а многим из нас приходится решать проблему с массой автомобиля прямо сегодня. Можно ли собственными силами изменить вес «семерки», тем самым, улучшая ее динамику и уменьшая расход топлива. Конечно, это возможно.

Как можно облегчить кузов:

  • Заменить где можно панели кузова на пластиковые;
  • Некоторые элементы салона и панели приборов удалить;
  • Стекла заменить на пластиковые;
  • Убрать ребра жесткости;
  • Оборудовать место для АКБ сзади в багажном отсеке;
  • Капот и крышку багажника сделать из пластика и заменить родные (отличная идея, но осуществить своими руками в некотором роде сложно);
  • Подумать о доработке топливного бака (слишком тяжелый). Заменить его можно спортивным бензиновым баком, что даст снижение веса на целых 10 кг;
  • Печка тоже вместе со своими узлами весит немало;
  • Снять внутренние усилители в различных деталях кузова, не являющихся несущими. К примеру, можно это сделать на капоте или дверях.

Уменьшение массы автомобиля является одним из основных путей по улучшению динамических показателей машины. Одновременно с такими улучшениями, как повышение аэродинамики или реформы в области усовершенствования сцепных свойств машины с дорожным покрытием, снижение веса авто может кардинально изменить общие показатели.

Ваз 2107 геометрия кузова размеры
Ваз 2107 геометрия кузова размеры

Фото – материалы и схемы помогут лучше усвоить информацию. Ценные советы по уменьшению веса машины можно найти и в других статьях нашего сайта и инструкциях.
