Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.

С чем связаны повреждения кузова «девятки»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

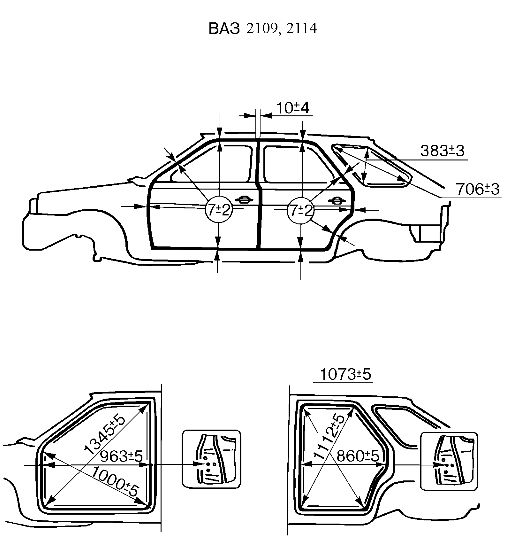

Ваз 2109 геометрия кузова
Ваз 2109 геометрия кузова

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Особенности кузова «девятки»

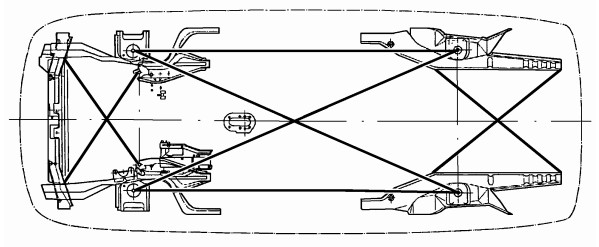

Геометрия кузова ваз 2109
Геометрия кузова ваз 2109

Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.

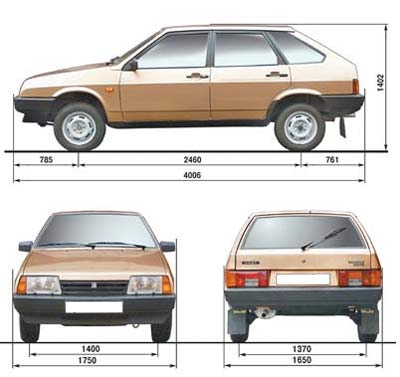

Ваз 21099 геометрия кузова и ее восстановление
Ваз 21099 геометрия кузова и ее восстановление

В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.

Детали кузова Ваз 2109

ПередокПолыБоковиныКрыша с рамой ветрового окна ЗадокСиловые элементы каркаса Навесные части
Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали. Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола.Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин. Усилители устанавливаются у передних и центральных стоек боковин.Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка. Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари.Лонжероны и усилителиПанели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота.

Методы соединения и другая информация о деталях кузова

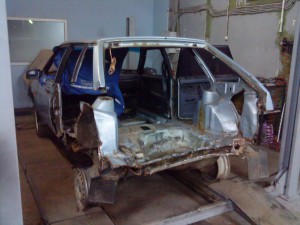

Ваз 21099 схема кузова
Ваз 21099 схема кузова

Все детали кузова «девятки» представляют собой единое целое. Метод соединения их между собой подразумевает сварку точкой, но более нагруженные компоненты усиливают электродугой.

Материал кузова выполнен из МУ листовой стали толщиной 0,7-0,8-1 мм. Некоторые мелкие кузовные части штампуются из более толстой стали.

Геометрия и контрольные точки

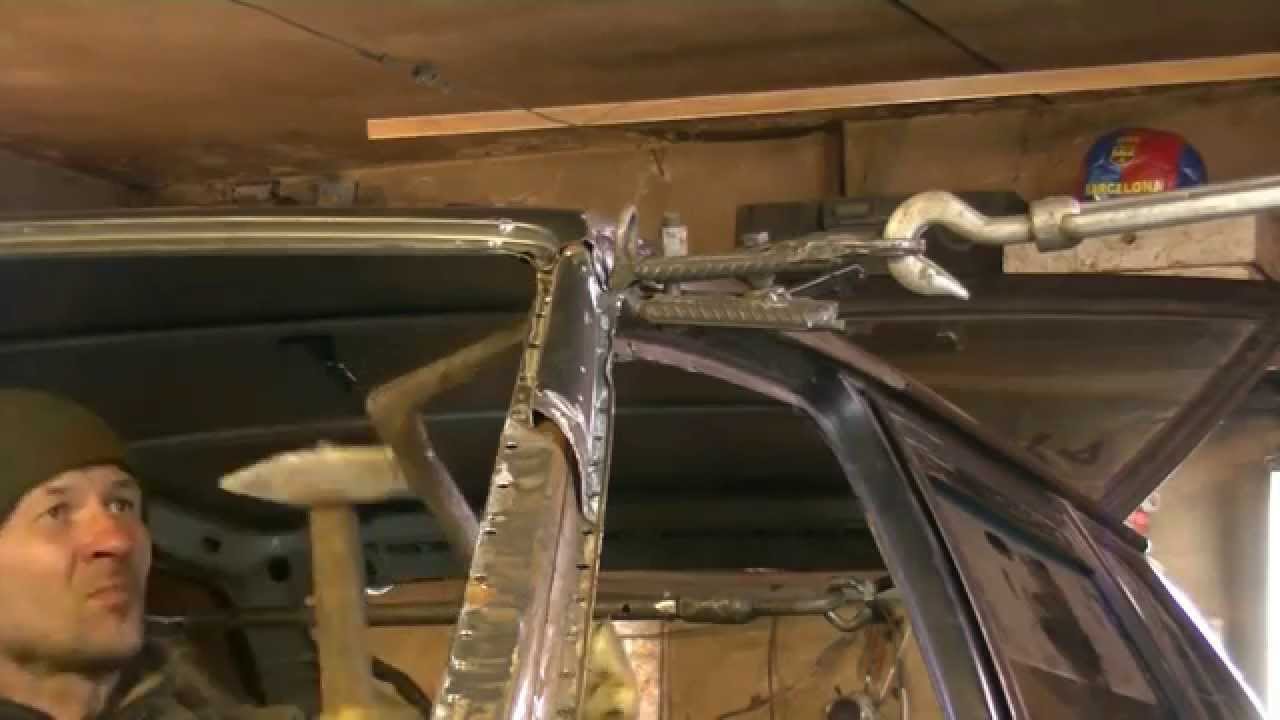

Схема кузова ваз 21099
Схема кузова ваз 21099

Владельцам «девятки» никак не обойтись без знания контрольных точек и геометрии кузова, если они в дальнейшем намерены будут самостоятельно ремонтировать или тюнинговать кузов. Кроме того, очень важно знать это, когда покупаешь автомобиль, и надо грамотно проверить кузов.

Ваз 21099 кузова геометрия
Ваз 21099 кузова геометрия

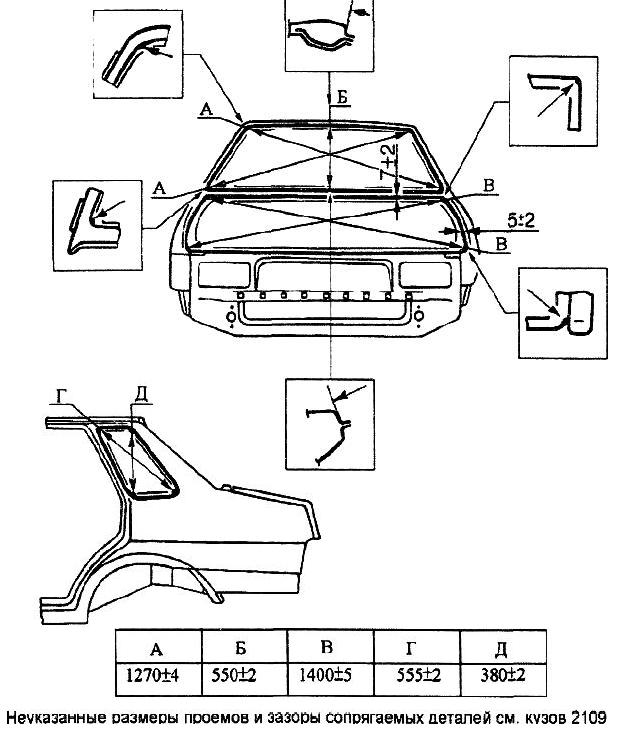

Чаще всего проверяются следующие геометрические размеры кузова Ваз 2109:

  • Диагональ рамы лобового стекла, отмеченная на фото, как А. Она должна быть равна 1270 мм (плюс/минус 4 мм);
  • Дистанция между серединой верхнего бруса рамы лобового стекла и серединой нижнего бруса, отмеченная на фото Б, должна равняться 550 мм (плюс/минус 2 мм);
  • Диагональ капота, отмеченная на фото, как В, должна быть равна 1400 мм (плюс/минус 5 мм);
  • Длинная диагональ заднего бокового окна, отмеченная на фото, как Г, должна быть равна 555 мм (плюс/минус 2 мм);
  • Короткая диагональ заднего бокового окна, отмеченная на фото, как Д, должна быть равна 380 мм (плюс/минус 2 мм).

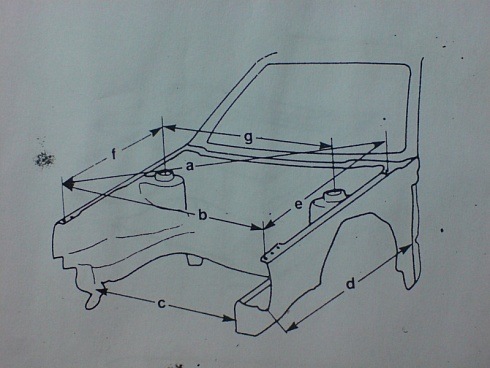

Геометрия кузова ваз 21099
Геометрия кузова ваз 21099

Зная схему кузова автомобиля, владелец сможет своими руками проверить наличие перекосов и дефектов, осуществить ремонт. Представленные в статье схемы, фото помогут легче усвоить информацию. Пошаговые инструкции по ремонту кузова вы можете найти на страницах нашего сайта.
