Ваз 2108 геометрия кузова: восстановление и расширение кузова, проверка изначальных размеров

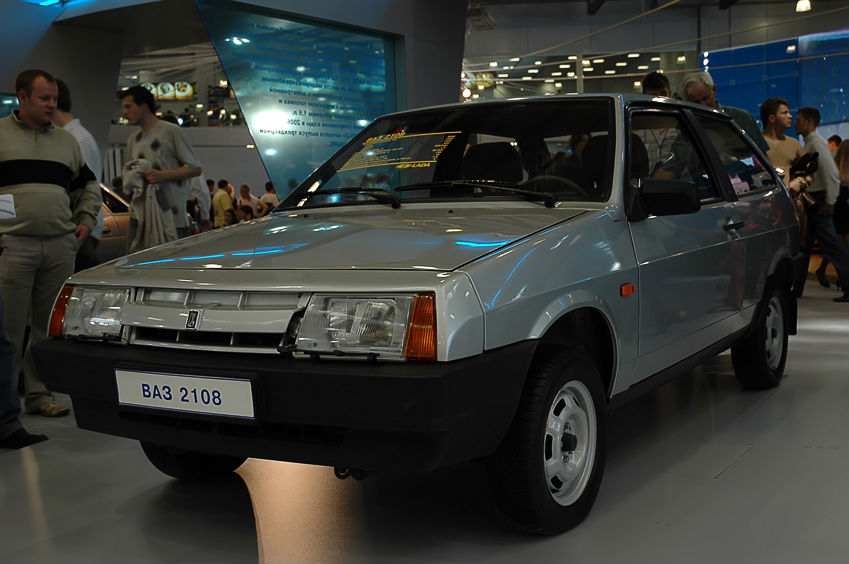

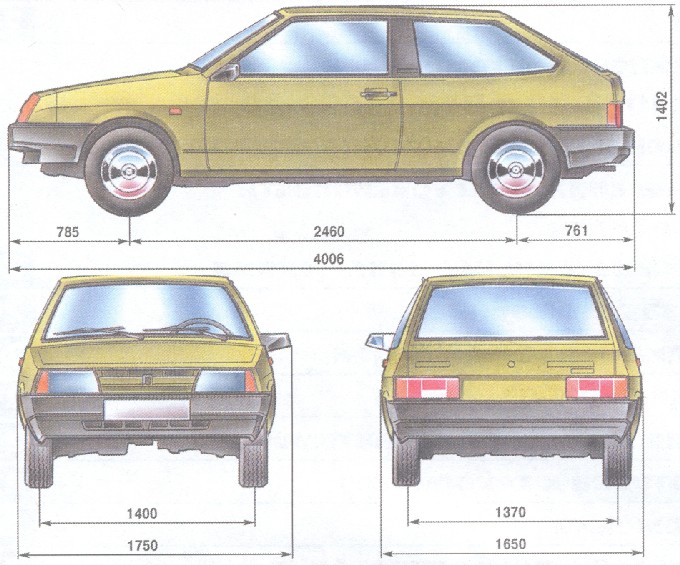

Ваз 2108 размеры кузова
Ваз 2108 размеры кузова

На Ваз 2108 геометрия кузова имеет очень важное значение. Нарушается она, как правило, в процессе ДТП. Диагностика, проведенная грамотно, поможет в этом случае определить степень перекошенности металлического каркаса машины. Ошибочно полагать, что геометрия кузова Ваз 2108 нарушается только после серьезных аварий. Достаточно ткнуться бампером на какое-либо препятствие или наскочить колесом на камень, и последствия могут оказаться весьма плачевными для кузова или его деталей. Узнаем больше из этой статьи про геометрию кузова Ваз 2108, варианты его модернизации, о заводских размерах и о многом другом.

Что собой представляет геометрия кузова

Геометрия кузова – это определенная система, в которой все детали и элементы кузова расположены строго одинаково, согласно геометрическому рисунку, заданному на заводе инженерами. Задумайтесь, скольких трудов им пришлось начертить конструкцию будущего автомобиля, ведь малейшее несоответствие размеров или форм привело бы к браку.

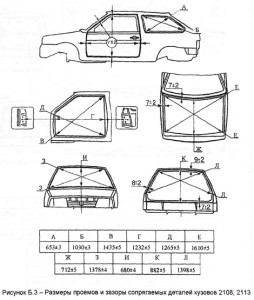

Размеры кузова на Ваз 21083
Размеры кузова на Ваз 21083

Несложно понять простую истину: каждая деталь автомобиля должна быть определенной формы. Как это ни банально будет звучать, но, к примеру, если следы контактов колес автомобиля с поверхностью дороги были бы не прямоугольными, то при движении имело бы место отклонение ТС по курсу, что само собой уже плохо.

То же и другие детали. Если у них нарушается форма, они перекашиваются, возникают ненужные силы, на преодоление которых требуется дополнительная энергия. В итоге, на примере тех же колес, изнашивается быстрее резина, повышается расход топлива, ухудшается управляемость, что неминуемо приводит к аварийным ситуациям и снижению степени безопасности.

Измененная кузовная геометрия – это всегда плохо, особенно при ухудшении погодных условий, экстренных ситуациях, когда надо бывает, к примеру, резко затормозить или сделать маневр. Понятно, что деформированный кузов в этих случаях будет хуже заложенной под капот бомбы.

Нарушится же геометрия может из-за вполне обычных ситуаций. Ну случайно наехал на бордюр, так как только учусь. Да, никто вас не поругает, уважаемый водитель, но кузов проверить придется, так как в большинстве случаев от такого наезда страдает угол установки колес или по простому – сход-развал.

Сегодня восстановление изначального состояния кузова – проблема многих водителей транспортных средств. Не исключение в этом плане и владельцы «восьмерки». Несмотря на принадлежность к отечественному автопрому и родственность с танковой «классикой», модели, произведенные в линейке «Самара» уже не так мощны в плане кузова. Да, Вазы последних лет выпуска намного современнее, легче, но и заметно «нежнее».

Как проводится восстановление

Как правило, восстановление изначальных форм проводится в наши дни в автосервисах. Здесь используется специальное оборудование, часто электронное, стапель и другие полезные инструменты, позволяющие привести автомобиль в первоначальное состояние.

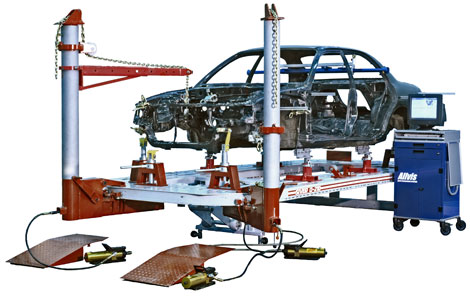

Стапельный станок для восстановления кузова Ваз 2108
Стапельный станок для восстановления кузова Ваз 2108

Примечание. Стапелем называется спецплатформа. Эта конструкция подразумевает жесткий станок с прочными, идеально геометральными формами. Именно на стапель жестко крепится автомашина по базисным, фундаментальным точкам. На стапеле также вытягивается металл разнесенных, деформированных элементов до нужных, изначальных размеров.

Операция по доводке изначальной геометрии кузова и его деталей считается очень тонкой. Она обязательно требует индивидуального мастерства и повышенной аккуратности. Без необходимого оборудования, такого как стапельный станок, выполнить ее практически невозможно.

С другой стороны, многие умельцы приноровились в гаражных условиях доводить перекошенные элементы кузова до необходимых размеров. Правда, делается это с погрешностями, но они подразумевают небольшой уклон от первоначальных показателей.

Чаще всего в нынешних условиях стала подводить подвеска автомобиля. Случается такая деформация, ясно, из-за плохих дорог. А ее смещение очень трудно определяется. После попадания автомобиля в яму или сильного удара крайне рекомендуется сразу же проверить состояние автомобиля на сход-развал.

Узнать больше о работе стапеля можно из этого видео.

Модернизация кузова посредством расширения

Чтобы обезопасить кузов от быстрой деформации, сегодня принято проводить одновременно не только профилактические процедуры, направленные на восстановление изначальных форм, но и тюнинг. Расширение кузова Ваз 2108 – одна из таких возможностей.

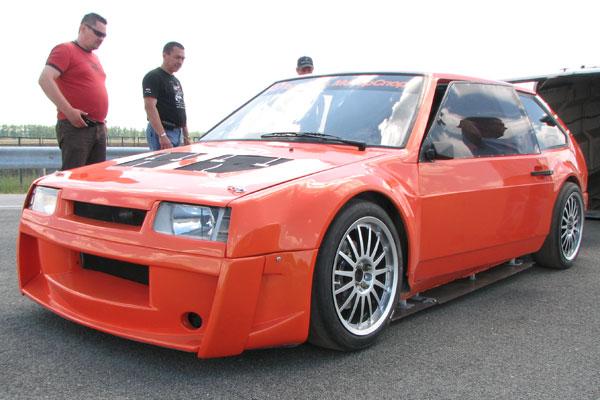

Ваз 2108 расширение кузова
Ваз 2108 расширение кузова

Провести расширение кузова на «восьмерке» несложно. Достаточно лишь запастись совокупностью деталей для проведения в соответствии с моделью авто.

Расширение проводится за счет:

  • Обвесов;
  • Крыльев;
  • Композитных бамперов;
  • Арок для колеса.

Если суметь провести данный тюнинг правильно, улучшится не только внешний вид автомобиля, который теперь будет смотреться более солиднее, но и повысится защита кузова, снизится вес кузова Ваз 2108, что несомненно важно.

Особенно часто делается сегодня расширение с помощью колесных арок. Это дает возможность поставить куда более расширенные колеса или установить проставки величиной до 4 сантиметров.

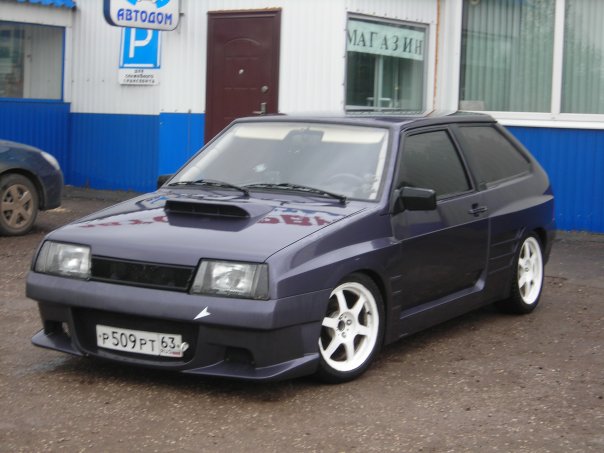

Тюнинг Ваз 2108 полное расширение и изменение
Тюнинг Ваз 2108 полное расширение и изменение

Делается расширение также при помощи пластиковых накладок или методом наварки металла. Нередко деталь просто заменяется целиком на тюнингованную, усиливая эффект низкой посадки и добавляя машине рельефности.

Тюнинг – процесс творческий. Если владелец «восьмерки» человек близкий к искусству, то совершить нечто восхитительное на своем автомобиле ему несложно. Вот что ему рекомендуется сделать:

  • Набросать будущий эскиз, придуманный самим;
  • Примерить его прямо на автомашине;
  • Перенести размеры на соответствующий материал (пенопласт или что-либо другое), сделав макет;
  • Обработать шедевр стекломатом с добавлением смолы;
  • Вывести арку до идеала шпатлевкой, как только завершится полимеризация;
  • Зашкурить, загрунтовать и готово. Да, надо не забыть еще и покрасить напоследок.

Кстати, эскиз будущего изделия можно доверить и профессиональному дизайнеру. Он нарисует эскиз вместо вас, ориентируясь на пожелания автовладельца.

Приблизительно по такому же сценарию происходит расширение кузова и другими элементами. Широкие бамперы, дополнительные дверные накладки – все это вместе с готовыми арками впишется в новый стиль.

Проверка геометрии: заводские размеры

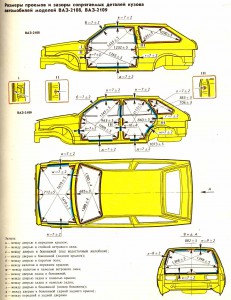

Ваз 21083 размеры кузова и Ваз 2109 фото размеры
Ваз 21083 размеры кузова и Ваз 2109 фото размеры

Геометрия – это точные размеры кузова Ваз 2108. И при осуществлении проверки вперед выступают наиболее важные из них. Как правило, одними из главных параметров кузова считаются размер лонжерона, колесная база, дистанция между колесами на одной оси и др.

Примечание. Обязательно соблюдать при изменении размеров Ваз 2108 вес кузова, его снаряженную массу.

Не менее важными является дистанция между точками дверных и оконных проемов, местоположение отсека ДВС, размеры багажника и так далее.

Примечание. Колесная база и ширина колеи – одни из наиболее важнейших показателей правильной геометрии кузова. Первый коэффициент измеряется посредством замера дистанции между передней и задней осью автомобиля (у «восьмерки» равняется 2460 мм), второй – посредством замера дистанции между правым и левым колесом на одной оси (у «восьмерки»: 1400 мм спереди – 1300 мм сзади).

Размеры кузова ваз 21083 правильные
Размеры кузова ваз 21083 правильные

В таблице ниже представлены изначальные, заводские размеры кузова «восьмерки», что даст возможность проверить металлический каркас на деформацию и узнать, сколько весит кузов Ваз 2108, что тоже немаловажно.

Изначальные заводские размеры кузова Ваз 2108

Длина4006 мм
Ширина1620 мм
Высота1400 мм
Колесная база 2460 мм
Колея передняя 1400 мм
Колея задняя 1370 мм
Масса снаряженная 920 кг
Масса полная 1345 кг
Размер лобового оконного проема кузова по диагонали 1378 мм (возможна погрешность в плюс/минус 4 мм)
Размер лобового оконного проема кузова от середины верхней рамы до середины нижней 680 мм (плюс/минус 2 мм)
Размер переднего дверного проема по диагонали 1435 мм (плюс/минус 5 мм)
Размер заднего бокового оконного проема по диагонали 653 мм (плюс/минус 2 мм)
Размер проема задней 3-й двери по диагонали 1398 мм (плюс/минус 5 мм)
Размер капота по диагонали 1610 мм (плюс/минус 5 мм)

Зная эти размеры, проверить соответствие не составит особой сложности. В таблице выше приведены только основные, важные дистанции между точками. Если же нужен более подробный анализ, можно воспользоваться техническими справочниками, и специальной литературой. Приведенная ниже таблица тоже может оказать немало пользы.

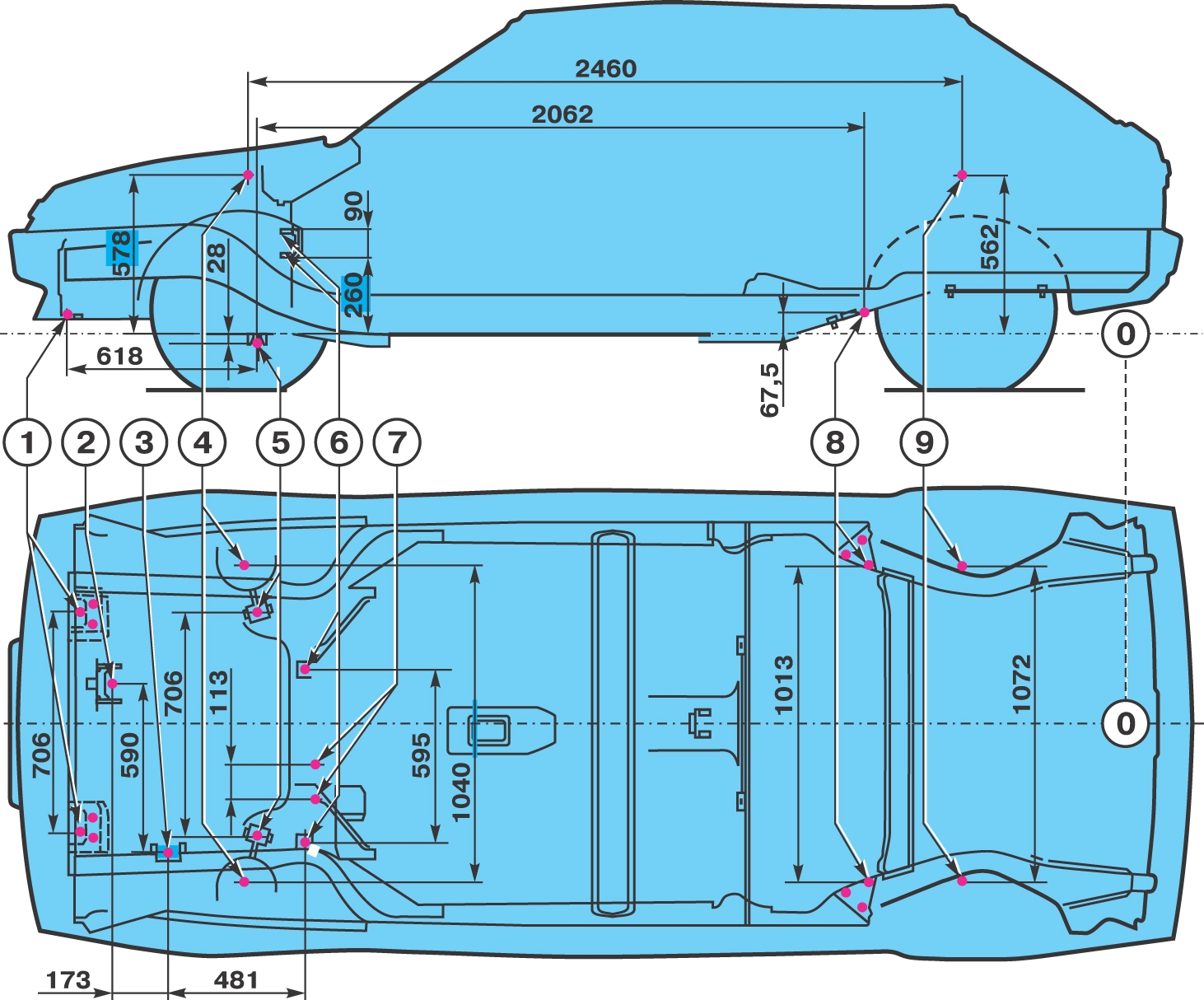

Дополнительные размеры
Дополнительные размеры

Основные справочные размеры для проверки пола кузова

0базовые линии
1оси передних болтов крепления растяжек передней подвески
2центр опоры передней подвески силового агрегата
3 центр опоры левой подвески силового агрегата
4центры верхних шарниров передних телескопических стоек передней подвески
5центры шарниров рычагов передней подвески
6точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов
7точки крепления задней опоры подвески силового агрегата
8точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов
9центры верхних опор амортизаторов задней подвески

Проверку на деформацию можно провести и следующими способами, емко названными «дедовскими». Они помогут получить хотя бы примерное представление о том, в каком состоянии металлический каркас Ваз 2108:

  • Распахнуть и несильно хлопнуть поочередно всеми дверями «восьмерки» и капотом. Не стараться приложить максимум усилия, действовать аккуратно. В случае недостаточного, неплотного закрывания дверей с первого раза, налицо искривление стоек. Если не закрывается плотно капот, рекомендуется проверить лонжероны на искривления.

Примечание. Перекос деталей может составлять всего несколько миллиметров, но это уже проблема. Так, при осуществлении продажи автомобиля обнаружение такого «косяка» обязательно приведет к сбросу начальной цены.

  • Еще один вариант проверки подразумевает зрительный осмотр борта машины. Так можно будет обнаружить имеющиеся неровности и увеличенные зазоры;
  • Визуальному осмотру стоит подвергнуть и стекла. Если на них заметны трещины, особенно вертикального типа с одной стороны – налицо искривления стоек;
  • Проверяется соответствие и при движении ТС. Так, водителю «восьмерки» рекомендуется прибавить газу на хорошей, ровной трассе до 50 км/ч, а затем на долю секунды опустить руль. Если машину поведет в какую-либо сторону, налицо смещение именно с этой стороны. Такой же эксперимент стоит провести и на скорости 90 км/ч.

Интересный видео обзор на тему правильного оборудования для восстановления кузова.

Заключение

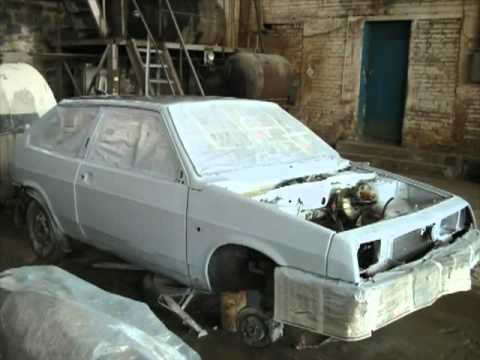

Восстановление кузова Ваз 2108
Восстановление кузова Ваз 2108

Изъяны кузова бывают разными, и в частичном случае подразумевается самые отвечающие этому варианту технологии. Обязательно применение такой методики, как рихтовка панелей, тепловое воздействие на металл без нарушения штатных сварочных точек и антикоррозийной поверхности, а также другие приемы.

Как и говорилось выше, полное восстановление изначальной геометрии кузова лучше доверить профи. В гараже своими руками с трудом удастся это сделать даже по инструкции, не зная спецификой проведения процесса, не располагая правильным оборудованием, инструментами и группой квалифицированных помощников.
