Схема кузова Ваз 2110: особенности, размеры кузова и правила ухода


Ваз 2110 схема кузова фото
Ваз 2110 схема кузова фото

Схема кузова Ваз 2110 имеет большое значение для грамотного ремонта. В автомастерских, где проводятся различные кузовные работы, размерам и другим техническим параметрам кузова уделяется наиважнейшее значение. Что же касается изначальной схемы, формы кузова, то она определяется еще на стадии производства целым рядом фактором, включающим привлекательность и соответствие с аэродинамикой.

Кузова и какими они бывают

Как известно, кузов на «десятке» является несущим и повторяет основную схему устройства любого легкового автомобиля современного типа. На сегодняшний день принято говорить о нескольких разновидностях кузова. Рама и несущий кузов считаются основными.

Различие рамного и несущего

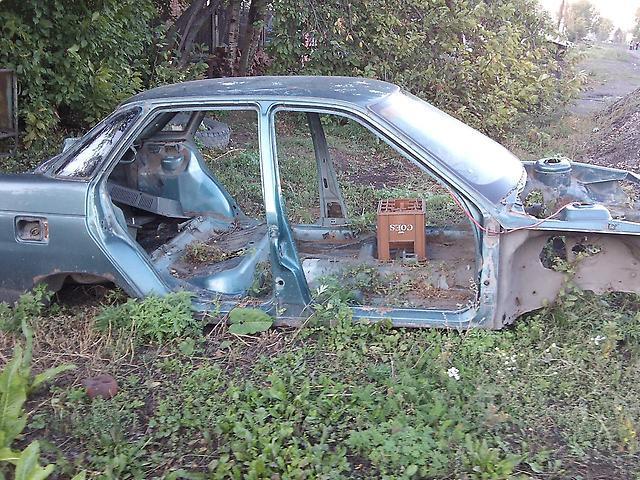

Сколько весит кузов ваз 2110
Сколько весит кузов ваз 2110

На раме располагаются все основные узлы машины, она является опорой и сама зафиксирована на колесах авто посредством подвесок. Если обратить внимание на грузовики, то на них рама просматривается невооруженным глазом, и, тем самым, можно сделать соответствующие выводы о ее устройстве. В «легковушках» рамы нет или точнее будет сказать, что на некоторых легковых авто рамно-кузовное ассорти образует единое целое, получившее название кузова.

Безрамные кузовы, к которым относится и металлический каркас Ваз 2110, сделаны таким образом, чтобы выдерживать массу многочисленных тяжелых узлов. Пол кузова с этой целью хорошо усилен, а большая часть габаритных деталей изготовлена из материалов с легкой основой.

На безрамных кузовах роль рамы выполняют лонжероны. Они, можно сказать, отвечают за массивность всей кузовной конструкции. Периодически эти составляющие подвергаются непланомерным и толчковым нагрузкам, меняющимся очень быстро в разных направлениях. Данный сценарий работы не может сказываться положительно, и со временем сварочные точки разрываются, болты расшатываются, ослабевает монолитность всей кузовной конструкции.

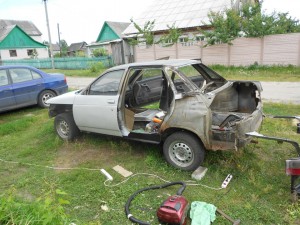

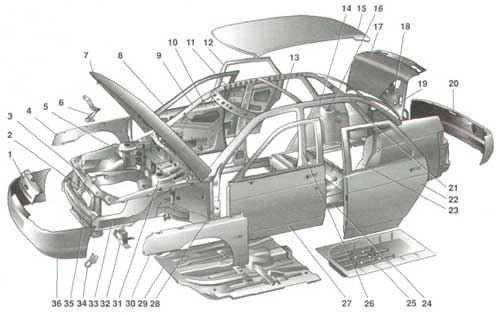

Ваз 2110 кузов схема
Ваз 2110 кузов схема

Кузов автомобиля ощущает нагрузки также от работающего мотора. Он сильно вибрирует, хотя некоторую долю вибраций призваны поглощать сам двигатель и цилиндры. Чтобы минимизировать последствия вибраций на кузов, производителями используются специальные подушки или демпферы, а также шайбы из плотной резины.

Примечание. Эффект от этих подкладок можно хорошо определить, если проследить за работающим агрегатом при открытом капоте. Мотор «рычит» и трясется, а кузову все нипочем.

Наиглавнейшей задачей безрамного кузова «легковушки» является перевозка багажа и пассажиров. При этом машина должна также обеспечивать капитальную защиту. Количество перевозимых людей и массу допустимого груза определяют конструкторы, отвечающие за схему и другие показатели кузова.

Если представить себе каркас «легковушки» в виде его составляющих, то основными деталями его являются три главные зоны, подразумевающие багажник, салона и передок. Завершенный вид монолитности каркаса придают его навесные детали или «оперение», куда входят различные панели.

Типы кузова «десятого» семейства

Схема ваз 2110 кузов
Схема ваз 2110 кузов

Различие в типах кузова, опять же, связано бывает с тем, для чего предназначается та или иная модель. Автокар может предназначаться для поездок по бездорожью, и тогда он будет выполнен как кроссовер или полноценный вездеход, или же, он может предназначаться только для городской езды.

Примечание. Кузов Ваз 2110 – типичный седан. Связанные с «десяткой» модели имеют уже другие типы кузова: 2111 – универсал, 2112 – 5-дверный хэтчбек, 21123 – купе или 3-дверный хэтчбек.

Полезно будет знать, что за весь период производства модели 2110 Ваз создает немало вариаций этого седана. В частности, внимания заслуживает лимузин Консул, уже с еще более удлиненной колесной базой.

Проектирование седана началось сразу же после устаревания Ваз 2108, когда на заводе решили заменить проект. Но выход «десятки» был еще не скоро. Дело в том, что конструкторами было внесено немало революционных доработок, значительно удорожающих проект. Из-за экономического кризиса, царившего в ту эпоху в стране, проект сдвинули на несколько лет вперед и только в 95-м году началось серийное производство «десяток».

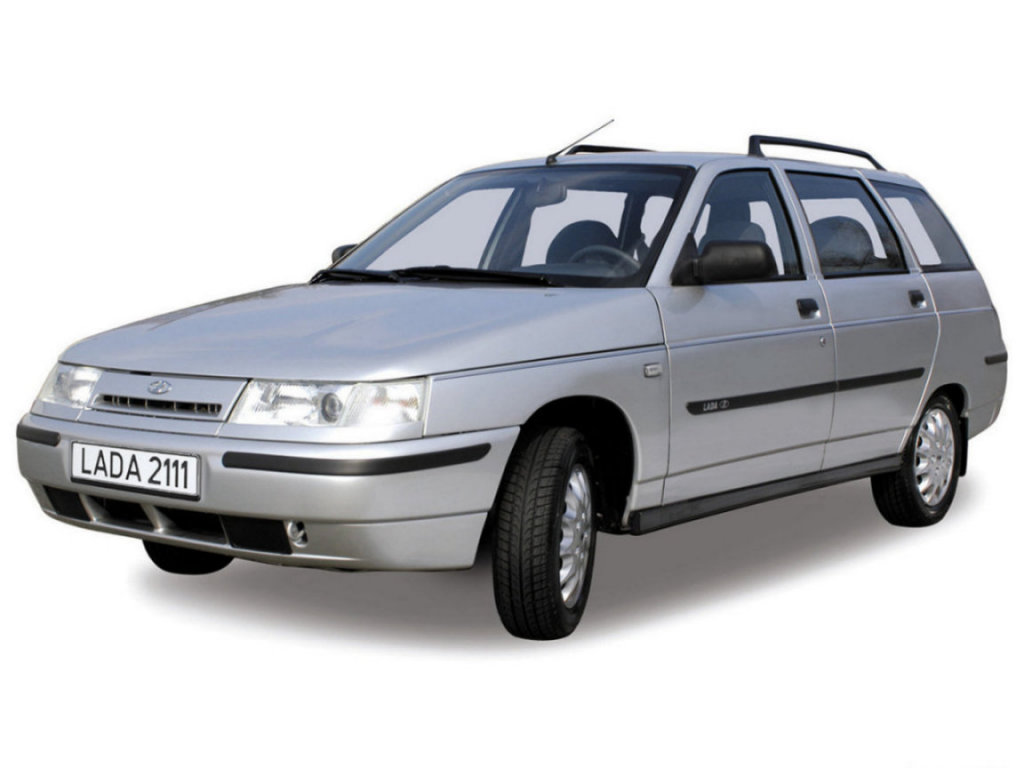

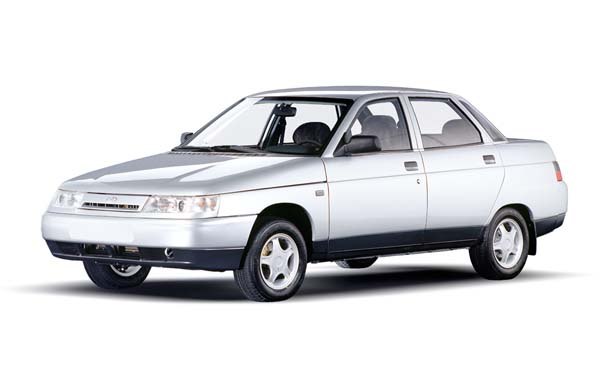

Кузов ваз 2110 схема универсала 2111
Кузов ваз 2110 схема универсала 2111

Седан – это классический и самый популярный вариант кузова современных автомобилей. Салон подразумевает наличие 2-х рядов сидений и помещается внутри, как правило, 4-5 человек вместе с водителем. Багажное отделение в седанах грамотно отделено от салона.

Для многих и по сей день вопрос достоинств автомобиля Ваз 2110 является в некотором роде спорным. Ясно, что с иномарками ему не сравниться, но наличие бегающих по дорогам нашей страны «десяток» говорит о многом.

Размеры и сколько весит

Длина кузова седана «десятки» составляет 4265 мм, что лишь незначительно меньше «универсальных» размеров. Такая длина выглядит наиболее органично не только среди моделей «десятого» семейства, но и в целом по Ваз.

Инструкция по размерам кузова Ваз 2110 и ремонту
Инструкция по размерам кузова Ваз 2110 и ремонту

Отметим также и то, что длина «десятки» на 6 см больше длины единственного «самаровского» седана – Ваз 21099. То же и другие параметры:

  • Продольное расстояние между колесными осями больше на 3,2 с;
  • Высота кузова больше на 1,8 см;
  • Клиренс на 5 см выше.

Зато одинаковы обе колеи у «99» и «десятки». Кроме того, схожие у обеих моделей коробки и двигатели. Но все же, в целом теххарактеристики «десятки» и «99» отличаются. «Десятка» способна открывать лучшую скорость и демонстрировать завидную маневренность на дороге по сравнению с «99», именно за счет схемы кузова, выполненной с модернизациями и существенными улучшениями. В частности, это плавные линии кузова и полностью модернизированные системы управления.

За счет большей длины, названной экспертами «идеально достаточной», багажник седана Ваз 2110 становится очень вместительным. Обычная его компоновка составляет 415 л, что уже вызывает зависть конкурентов.

Размеры 2110
Размеры 2110

Большой объем багажного отсека позволяет перевозить на машине не только самое необходимое, включая запаску и инструменты, но и множество дополнительных вещей. Если же убрать задние сиденья, превратив заднюю часть салона в дополнительный багажник, можно перевозить до 1270 литров груза.

Колесная база «десятки» составляет 2492 мм, что тоже очень неплохо. Если приплюсовать к этому длину багажника – 944 мм, то в дальней дороге при наличии спального матраса можно устроить вполне удобное ложе.

Новый седан получился у Ваз шире, выше и длиннее, но также и тяжелее машин стандартного семейства (1020 кг). Это и следовало ожидать, ведь конструкторы стремились увеличить салонное пространство, тем самым, повышая удобство, сидящих в салоне людей.

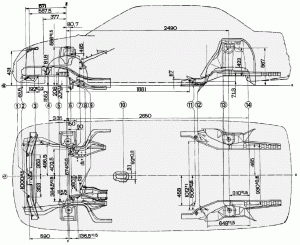

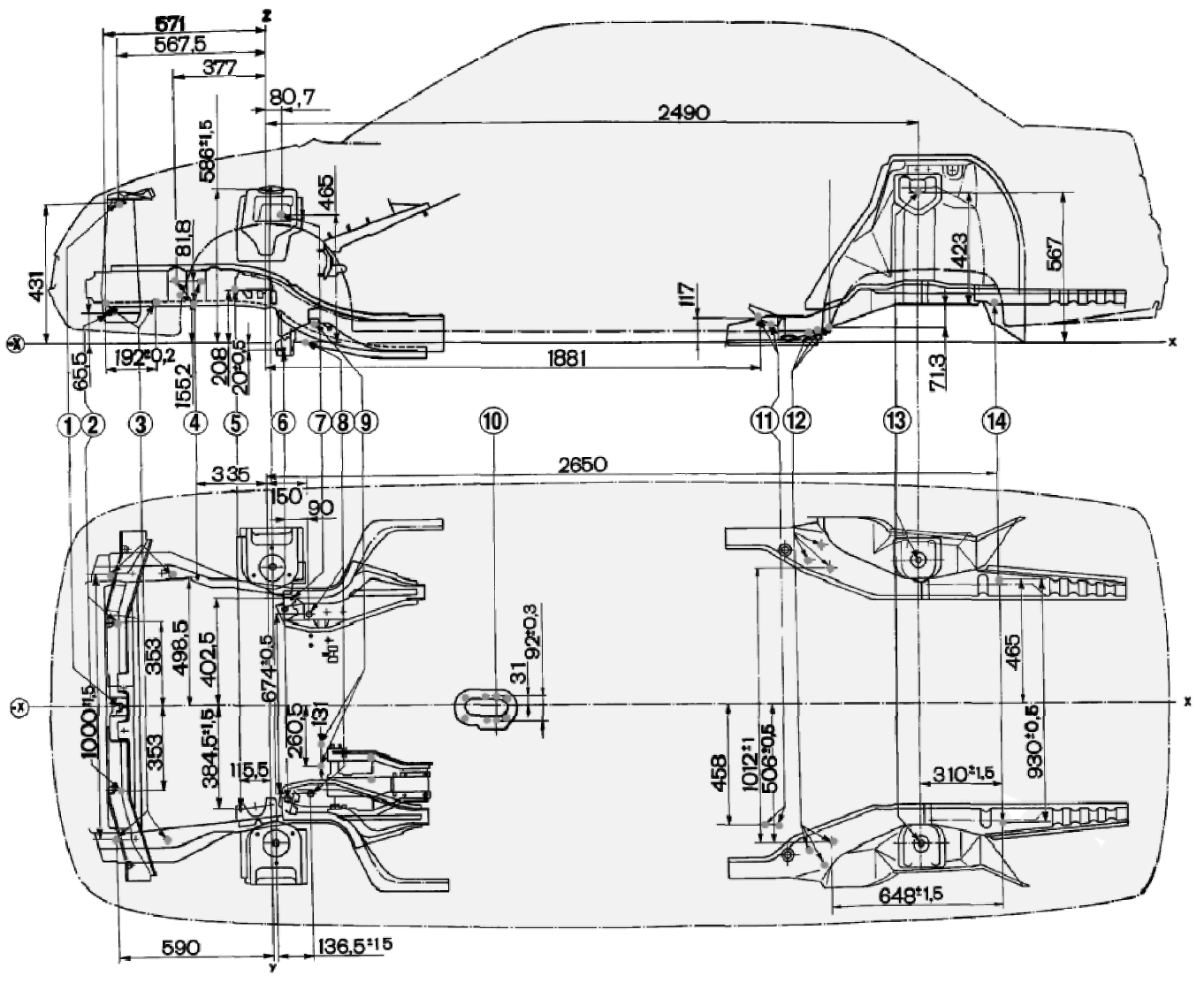

Схема кузова Ваз 2110 и размеры

Длина кузова вместе с бамперами, см426,5
Длина колесной базы, см249,2
Высота в снаряженном состоянии, см142
Расстояние от передней оси до конца бампера, мм829
Расстояние от задней оси до конца бампера, мм944
Ширина кузова, см168
Вес автомобиля, кг1020
Вес кузова, кг260
Расстояние между кончиками боковых зеркал, см187,5
Колея передняя, см140
Колея задняя, см137
Максимальный клиренс (пустое авто), см18
Клиренс (снаряженное авто и водитель), см17
Минимальный клиренс (водитель, 4 пассажира и багаж), см16,5

Уход за кузовом «десятки» и ремонт

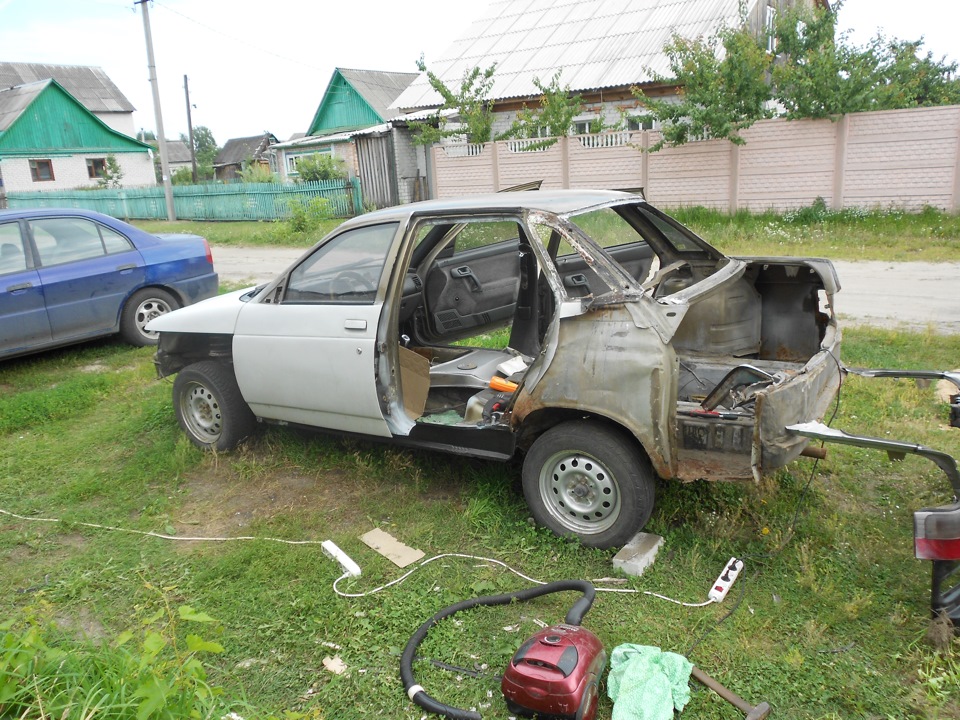

Ремонт ваз 2110 кузова своими руками
Ремонт ваз 2110 кузова своими руками

Более надежным смотрится в целом и кузов «десятки», прочный и устойчивый к воздействию коррозии. Цельнометаллический и частично оцинкованный, он сходит с конвейера уже обработанный антикором, готовый к жестким условиям эксплуатации.

С другой стороны, надо отдать должное и нашим автовладельцам, привыкшим доводить все до ума своими руками. В частности, оставаясь приверженцами отечественного автопрома, они закрывают глаза на отличия и недостатки техники в сравнительном плане и проявляют дополнительную заботу о кузове, дабы он служил долгие годы без проблем. К штатной антикор обработке практически всегда российскими автовладельцами добавляется особая защита.

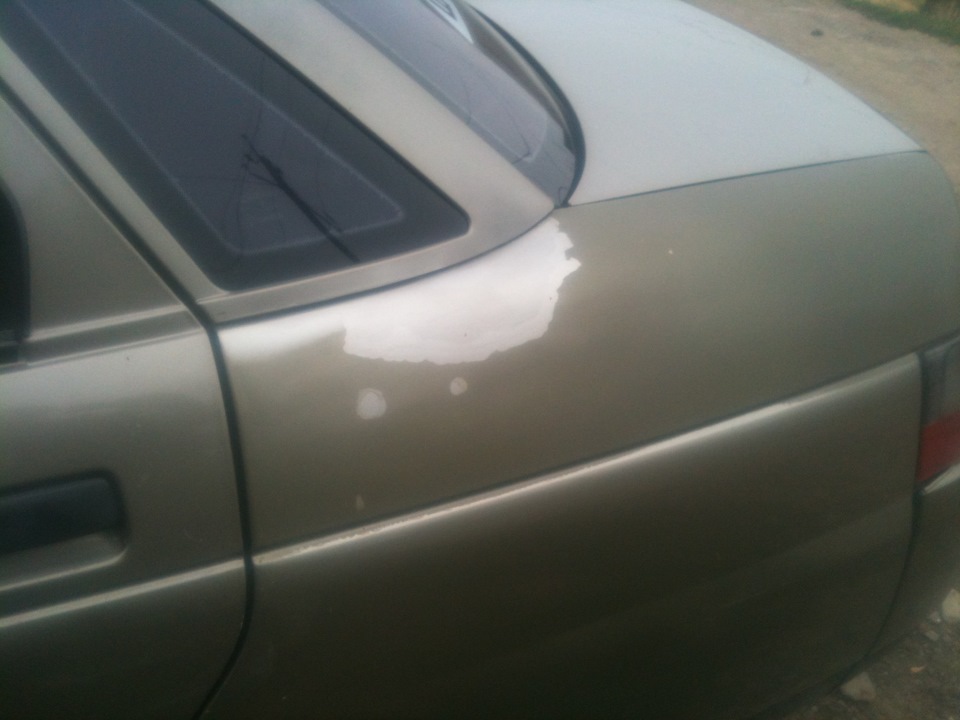

Ремонт кузова ваз 2110 и полировка
Ремонт кузова ваз 2110 и полировка

Профилактические работы подразумевают конкретно подкрашивание днища авто, обработку мовилем порогов и подкрылков.

Примечание. Можно с уверенностью заявить, что среди «десяток» с большим пробегом и сегодня можно найти образцы, так ухоженные владельцем, что смотрятся они как новые.

Народную любовь к «десятке» символизирует и емкие названия, дающиеся автомобилю любителями. «Матрешка», «беременная антилопа», «пухлая» — все эти клички, пусть и с некоторой долей иронии, говорят о любви к автомобилю. Если вначале своеобразный, новый дизайн вазовской модели и вызывал вопросы, то со временем угловатые формы «носа» и «кормы» стали привычными.

Вот какие профилактические работы принято проводить по кузову «десятки» на протяжении всего эксплуатационного периода:

  • Уход за ЛКП;
  • Смазка металлических составляющих кузова;
  • Прочистка техноотверстий;
  • Периодическая антикор защита кузова в целом и обрабатывание скрытых зон;
  • Шумоизоляция;
  • Герметизация.

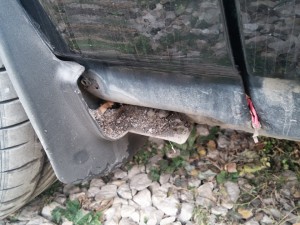

Ваз 2110 ремонт кузова
Ваз 2110 ремонт кузова

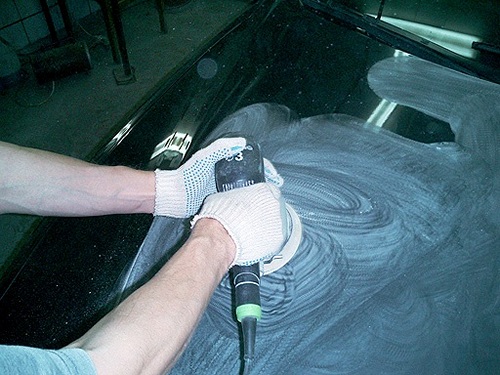

Для защиты первоначального ЛКП кузова надо уметь подбирать соответствующие полироли и соблюдать правила по их нанесению. Кроме того, мыть Ваз 2110 надо сначала, когда машина новая, только холодной водой, а для обработки ЛКП использовать полироли, не содержащие абразива.

Уход за лакокрасочным покрытием кузовом «десятки» 3-5 летнего пробега подразумевает уже другой сценарий:

  • Употреблять средства для обветренных покрытий (они содержат в своем составе некоторое количество абразива).

Соответственно, для кузова старше 5 лет:

  • Использовать средства, предназначенные соответственно для покрытий с возрастом.

Рекомендуется также полировать кузов небольшими участками ручным методом, применяя чистую фланель. Это делается для того чтобы полироль не высохла в процессе нанесения.

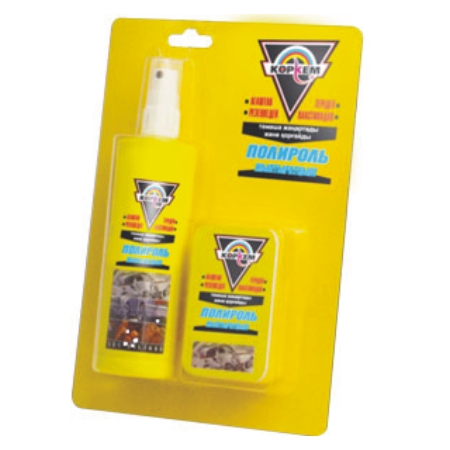

Хорошо зарекомендовали себя полироли ПМА-1 и ПМА-2.

Полироль для кузова
Полироль для кузова

Еще хорошие советы по кузову в целом:

  • Не хранить машину под резиновыми чехлами;
  • Не класть на окрашенные поверхности резиновые предметы (они будут оставлять пятна, которые практически невозможно будет вывести);
  • Охранять ЛКП от попадания на него щелочей, тормозной жидкости и другой химии, способной разрушать покрытие.

Трущиеся части и элементы кузова рекомендуется время от времени смазывать, дабы увеличить долговечность металлического остова. Так, делать это нужно не реже чем через 15 тыс. км пробега авто или раз в год.

Вот, как и где это нужно делать:

  • Наносить моторное масло на дверные петли;
  • Наносить смазку ШРУС-4 или Моликот на ограничители;
  • Замки дверей смазывать ФИОЛ-1;
  • Наносить аэрозольную смазку ВТВ-1 на цилиндры замков;
  • Этим же средством смазывать петли и пружины люка топливного бачка;
  • Замок капота смазывать ФИОЛ-1;
  • Этим же средством замок крышки багажника.

Антикор обработке также надо уделять большое внимание. Более всего подвержены отрицательному воздействию ржи пустотелые части кузова и детали, расположенные в нижней части (они подвергаются постоянному воздействию влаги и грязи из-за близкого расположения к дорожному покрытию).

Хорошо зарекомендовал себя для защиты от коррозии металлической составляющей кузова. Что касается периода обработки, то рекомендуется проводить ее каждый год.

Из-за сложности выполнения работ, обработку скрытых полостей кузова антикором рекомендуется проводить на СТО. Если же в гараже имеется соответствующие инструменты и оборудование, то процесс заключается в следующем:

  • Машина ставится на домкрат;
  • Снимаются обшивка и все компоненты, мешающие доступу к срытым полостям;
  • Промываются отверстия до тех пор, пока не будет вытекать чистая вода;
  • Поверхности хорошенько высушиваются, сжатым воздухом продуваются все места нанесения антикора.

В таблице ниже показаны скрытые полости и как наносить антикор.

Скрытые полости кузова и их обработка

Наименование полостиМесто впрыскаНаправление впрыска составаДополнительные указания
Карманы капотаВ проемы внутренней обивкиПо всей внутренней поверхностиОткройте капот
Карманы дверейВ проемы панели под обивкойПо внутренней поверхности низаСнимите обивку
Полости между арками колес и задними крыльямиИз багажникаПо всей внутренней поверхностиОткройте багажник
Задние лонжероны полаСнизу кузова, в багажнике и под задним сидениемВперед и назадОткройте багажник, поднимите подушку сидения
Средняя поперечина полаСнизу кузова и под задним сидениемВправо и влевоПоднимите подушку сидения
Передняя поперечина полаИз салона и снизу кузоваВправо и влевоСнимите коврики
Пороги дверейИз салона, с передних и задних торцов порогаВперед и назадСнимите коврики
Передние лонжероныИз салона и снизу кузоваВперед и назадВывесите автомобиль
Полости усилителей щита передкаИз салона и моторного отсекаВправо и влевоОткройте капот, снимите коврики
Полости соединителей порогов полаСнизу кузоваПо всей внутренней поверхностиВывесите автомобиль
Нижняя поперечина задкаСзади автомобиляВправо и влевоСнимите задний бампер

Работы по уходу за кузовом, как правило, на этом ограничиваются. Получить более подробную информацию по кузову Ваз 2110 можно из других статей нашего сайта или посредством фото – материалов и схем.
