Схема кузова автомобиля подробно

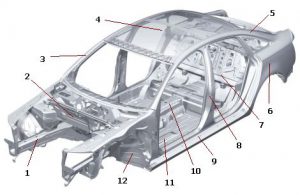

Схема кузова автомашины
Схема кузова автомашины

Кузов нынешней автомашины представляет собой наиболее важную часть средства передвижения. Как правило, остов автомашины выполняет функцию несущего типа, хотя может быть и ее обособленным компонентом.

Разновидности

Известны три разновидности современных кузовов для «легковушек». Рассмотрим их подробнее.

  1. Несущий. Такой автомобильный остов способен воспринимать все нагрузки, действующие на автомашину. На сегодняшний день таким кузовом оснащается большая часть современных авто.
  2. Разгруженный. Данная разновидность автомобильного остова отличается наличием пружинистой интеграции с рамой. Кузов этого типа способен воспринимать лишь массовые нагрузки. Данной разновидностью кузова оснащают, как правило, внедорожники.
  3. Полунесущий. Данный вид автомобильного остова занимает срединную ступень между двумя другими. Схема этого кузова подразумевает жесткое соединение с рамой.

Кузов автомобиля не зря считается самой дорогой составляющей автомобиля. Именно по нему определяется стоимость машины, ее удобство, уровень ПБ и т.д.

Подробная схема

Корпус или каркас – это основная часть кузова. Именно к корпусу бывают шарнирно прикреплены все навесные части остова, включая капот, двери и так далее.

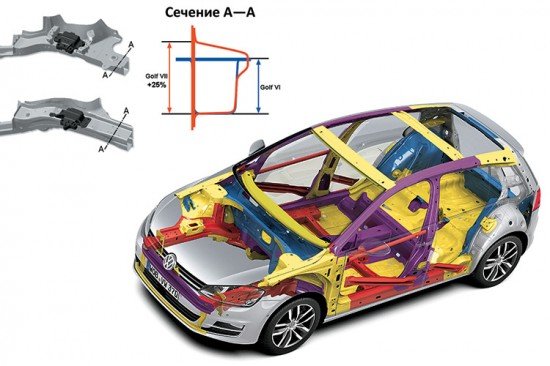

Схема жесткости и прочности остова
Схема жесткости и прочности остова

Сам корпус является безоговорочно прочной сварной формой, собранной из сепаратных компонентов. В частности, это днище, передок, задок, крыша и боковины.

  • Основание кузова или днище изготавливается в виде ЦЛМ панели, форма которой напоминает корыто. По центру днища проходит тоннель, в которой спрятаны бывают топливные и жидкостные коммуникации, а также некоторые узлы трансмиссии. Благодаря тоннелю можно не только скрыть коммуникации, но и увеличить жесткость пола. Также в основании предусмотрена бывает ниша для запаски, а вдоль днища привариваются лонжероны.
  • Передок нужен для соединения лонжеронов, крыльев и брызговиков. Выполняя функцию силовых элементов, передние лонжероны держат силовую установку и подвеску одновременно. Крылья могут иметь съемную либо несъемную конструкцию.
  • В задней части располагается багажная панель и брызговики.
  • Боковина – это часть кузова, состоящая из панелей.
  • Крыша является ЦЛШ составляющей, упрочненной поперечинами.

Основание кузова некоторых современных автомобилей подразумевает наличие датчика положения. Этот регулятор предназначен бывает для автоматического поддержания уровня низа кузова над дорогой. Датчик или датчики (их на кузове может быть два) обеспечивают постоянную высоту уровня. Фиксируются они непосредственно к кузову.

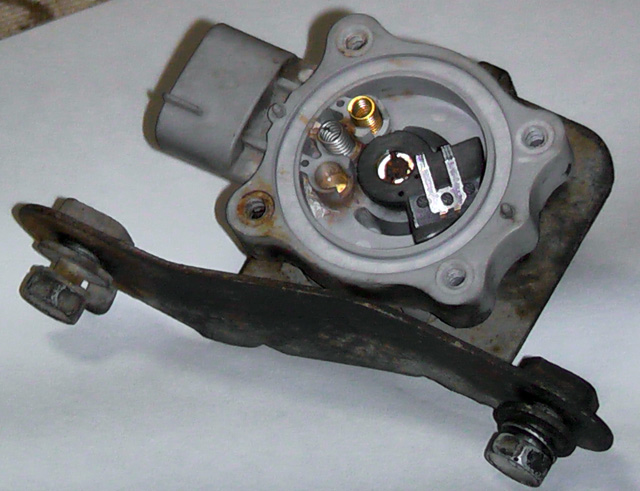

Датчик положения кузова
Датчик положения кузова

Схема автомобильного остова обязательно предполагает требования, которые выдвигаются к нему. В частности, это параметры безопасности, определенная масса и многое другое.

Примечательно, что соответствие современным требованиям всегда достигается за счет использования в конструкции автомобильного остова инновационных материалов, передовых технологий, и активных профилей.

В качестве материалов принято использовать при изготовлении кузова современного авто сверхпрочные стали, алюминий, различные композитные материалы. Для создания специальных зон деформаций принято использовать комбинацию материалов различной толщины.

В роли лучших передовых технологий в последнее время выступают такие методики, как точечная или лазерная сварка, структурная клейка и лазерная пайка и т.д.

Рассмотрим подробнее схему кузова на примере автомобиля Ауди А6 ниже.

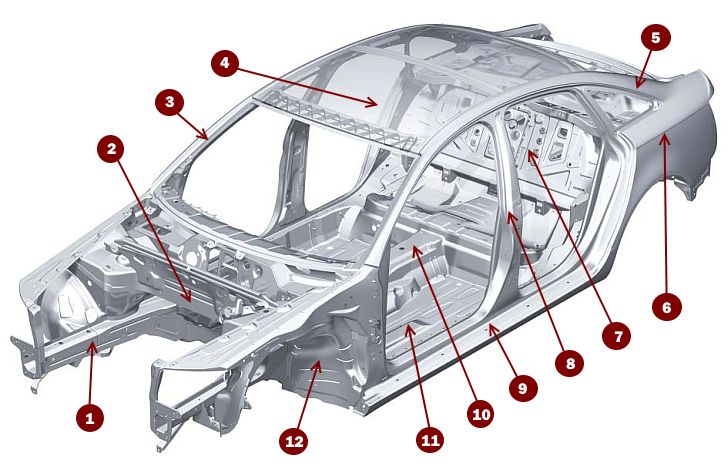

Схема кузова Ауди а6
Схема кузова Ауди а6
1Передний лонжерон
2Передний щит
3Передняя стойка
4Крыша
5Задняя стойка
6Заднее крыло
7Панель багажника
8Средняя стойка
9Порог
10Центральный тоннель
11Основание
12Брызговик

Материалы и технология

Остов современного автокара изготавливается из хорошей, прочной стали. Последняя обязательно проходит несколько этапов обработки. Если применяются тонкие стали, то это помогает уменьшить массу автомобиля. Уменьшение веса положительно сказывается на динамике автомашины, экономичности и других параметрах. В последнее время в некоторых частях кузова также стали применять другие материалы, такие как алюминий, что заметно облегчает массу.

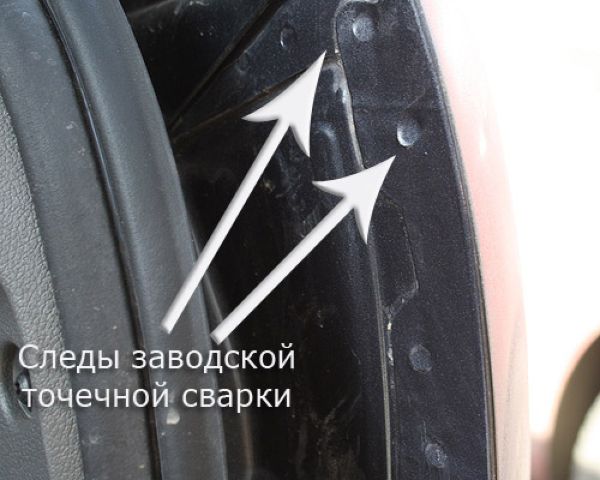

Заводская точечная сварка
Заводская точечная сварка

Соединение деталей кузова между собой возложено на точечную сварку. Именно эта технология позволяет обеспечить сверхнадежность креплений, одновременно минимизируя количество острых углов и кромок (последние наиболее подвержены к воздействию коррозии).

В будущем производители намерены пользоваться только лазерной сваркой для соединения деталей. Такой подход к делу сведет к минимуму наличие впадин или выпуклостей на сварных швах, конструкция автомобильного остова станет в целом более простой и надежной.

Деформации кузова: перекосы и их устранение

Понятие перекоса подразумевает нарушение допустимых пределов геометрических размеров кузова, а также изменение местоположения базовых точек.

Известно, что перекосы бывают нескольких видов. Как правило, принято различать перекос несложный, перекос кузова средней сложности, тяжелый перекос и так далее. В таблице ниже приведены виды перекосов.

Разновидности перекосов кузова

Несложный перекосНарушение геометрических параметров проемов боковых дверей, капота, крышки багажника (двери задка), проемов стекол задка и ветрового окна
Перекос средней сложностиНарушение месторасположения базовых точек боковин кузова, а также геометрии проема крышки багажника (двери задка) и задних лонжеронов
Сложный перекоснарушение геометрических параметров проема капота и передних лонжеронов
Перекос особой сложностиЭто перекос каркаса салона (кузова), проемов капота (крышки багажника) и передних (задних) лонжеронов

Видео о том, как устраняются перекосы кузова

Устранение перекоса подразумевает восстановление деформированных геометрических размеров на стапельном оборудовании.

Используя специальное измерительное оборудование, сегодня становится возможным определять объем работ на стапельном оборудовании. Как правило, это бывает компьютер с возможностью выведения диагностических карт и фотографий на монитор.

Экспозиция КТ высчитывается и передается на монитор автоматически. Картинки базовых точек увеличиваются на весь экран, что позволяет без сложностей определять местоположение.

Современные компьютерные измерительные системы легко устанавливаются на различные стенды для восстановления автомобильных остовов. Благодаря их универсальности, хорошей компоновке и мобильности их несложно передвигать.

Давно известно, что с перекошенным кузовом ездить крайне воспрещается. Это очень опасно, ведь в таких случаях нормальное функционирование автомашины не обеспечивается, прежней управляемости и устойчивости автомобиля на дороге нет.

Схема перекоса кузова
Схема перекоса кузова

Грамотно восстановленный кузов – это полное соответствие всех размеров, дистанций между базовыми точками с заводскими параметрами, приведенными в документации производителя.

В частности, для того чтобы устранить перекосы кузова проверяются и восстанавливаются следующие характеристики.

  • Зазоры между корпусом и навесными деталями, такими как капот, двери и т.д.
  • Проемы окон, особенно лобового и заднего (проверяются дистанции по диагонали, вертикали, горизонтали и т.п.).
  • Соответствие по отношению друг с другом базовых контрольных точек.

Итак, несложно догадаться, что перекос кузова определяется по изменению дистанций в зазорах, несоответствии между базовыми точками и тому подобное.

Читайте полезные рекомендации по пошаговому кузовному ремонту в других статьях нашего сайта. Посмотрите видео о том, как устраняются перекосы, изучите таблицы и схемы.
