Контрольные кузовные размеры Ауди в различных версиях


Семейство автомобилей 100
Семейство автомобилей 100

Кузова 100, A4 и других моделей ингольштадтского производителя считаются одними из лучших металлических автомобильных конструкций в мире. Надежность, прочность, высокие эксплуатационные характеристики – все эти качества можно спокойно отнести к Audi A4, a3, б3 и так далее.

Семейство Ауди 100

Вообще, 100 – это семейство автомобилей ингольштадтского производителя, выпускавшихся с 1968 по 1994 гг. в различных версиях.

Если до конца 1985 года каркасы семейства 100, хотя и были очень прочны, но выходили не оцинкованными, то после, стали сплошь делаться из оцинкованного металла. Это практически исключало появление сквозной коррозии лет на 10 с момента начала первой эксплуатации автомобиля семейства 100.

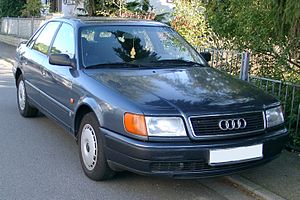

Седан 100
Седан 100

С 1990 по 1994 гг. выпускается, безусловно, одна из лучших (в плане прочности металлического каркаса) версий семейства 100 — модель в версии 45.

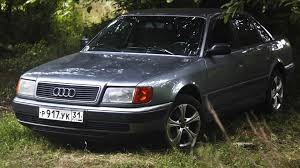

Audi 100 45
Audi 100 45

Интересно, что 45 выпустили за четыре года около 600 тысяч штук. С 1995 года 100 45 стали называть иначе – А6.

Audi 80

80 – это семейство среднеразмерных автомобилей, выпускавшихся ингольштадтским заводом с 1966 по 1996 гг. В качестве платформы для 80 использовалась платформа Фольксваген Пассат.

80 В2
80 В2

A4 (8D или B5)

Модель а4 второго поколения дебютировал в начале 2000 года. Серийно ингольштадтские автомобили стали выпускать уже через год. База а4 – новая платформа Фольксваген В5.

Автомобиль изначально ничем практически не отличался от 80. Это касается и внешних габаритов, и внутренних размеров а4. Модель просто стала немного шире, что очень положительно сказалось на курсовой устойчивости.

В источниках, таких как Википедия, можно встретить информацию о том, что A4 стал выходить с 1994 года. Отчасти это так, ведь изначально компания задумала выпуск экспериментальной версии автомобиля под названием В5, который и продавался успешно до 2000 года, пока на смену не пришел А4.

Примечательно, что все смелые и технологичные на тот момент решения, касательно экспериментальной версии, были успешно проверены и переброшены на серийные А4.

Дизайн обновленного седана a4 выполнен в стиле второго поколения А6.

Примечание. Новое поколение а4 стали выпускать также в версии типа кабриолет.

Что касается размеров a4:

  • Второе поколение кузова a4 – это более просторный и вместительный салон;
  • Длина кузова 4547 мм, что на 69 мм больше, чем у предшественника;
  • Ширина a4 равна 1766 мм, что на 33 мм шире a4 первого поколения;
  • Наконец, высота a4 второго поколения составляет 1428 мм, что на 13 мм больше, чем у предшественника.

Ауди a3

3-дверный хэтчбек a3
3-дверный хэтчбек a3

А3 – это изначально хэтчбек малого семейного класса, производимый Фольксваген с 1996 года. В 2003 году автомобиль претерпел рестайлинг – второе поколение a3 выходило вплоть до 2012 год. 3 поколение популярного в Европе компакт-авто стали производить уже с 2012 года.

Кузова хэтчбеков a3 выпускались на платформе Фольксваген Груп А4.

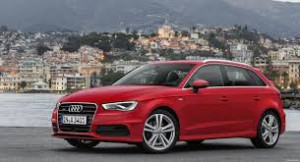

5-дверный хэтчбек a3
5-дверный хэтчбек a3

Если первое поколение а3 – это только 3- или 5-дверные хэтчбеки, то во втором поколении а3 выходит также в версиях спортбэк и кабриолет. Собирали кузова второго поколения а3 не только в Баварии, но и в Бельгии, Венгрии и в Индонезии.

Платформа, на которой выпускали модели, также была изменена на Фольксваген А5.

Теперь размеры:

  • Кузов хэтчбеков первого поколения а3 имел следующие габариты: 415х173х142 см. Колесная база а3 первого поколения равнялась 251 см;
  • Кузова хэтчбеков а3 второго поколения стали длиннее и шире, хотя высота осталась на прежнем уровне. Изменилась, естественно, и колесная база, увеличившаяся на 65 мм.
Седан a3
Седан a3

Впервые третье поколение а3 было представлено публике на Женевском автосалоне в 2012 году. Автомобили стали выпускать в 3- и 5-дверных версиях хэтчбек, 2-дверного кабриолета, в виде спортбэк и 4-дверного седана, ставшего прямым конкурентом Мерседес-Бенц CLA.

Относительно габаритов:

  • Третье поколение а3 – это другие размеры. В частности, увеличенная колесная база и более широкая передняя колея спортбэка.

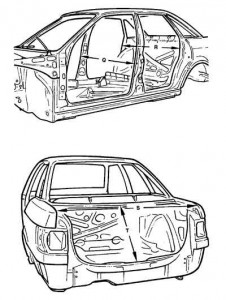

Контрольные размеры седана
Контрольные размеры седана

Контрольные размеры седанов 80, 90:

  • Пол в передней части кузова: расстояние от колесных ступиц по отношению друг к другу – 1200 мм;
  • Расстояние от верхушки амортизационной стойки под капотом до замка капота – 601 мм;
  • Проем капота: расстояние по диагонали – 1626 мм;
  • Проем капота: расстояние между верхушками аморт. стойки – 1050 мм;
  • Проем передней двери: расстояние по горизонтали – 927 мм;
  • Проем задней двери: расстояние по горизонтали – 686 мм;
  • Расстояние между центральными стойками дверей – 1380 мм;
  • Проем багажного отсека: расстояние по горизонтали – 1226 мм;
  • Проем багажного отсека: расстояние по вертикали – 470 мм.

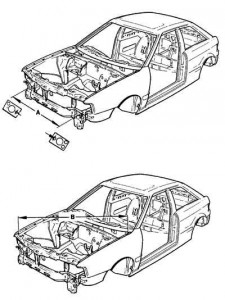

Контрольные размеры купе и полноприводных версий
Контрольные размеры купе и полноприводных версий

Контрольные размеры купе б3 и полноприводных моделей 80, 90 (1986-1991 гг.) :

  • Пол в передней части кузова: расстояние от колесных ступиц по отношению друг к другу – 1022 мм;
  • Проем капота: расстояние по диагонали – 1626 мм;
  • Проем капота: расстояние между верхушками аморт. стойки – 1050 мм;
  • Проем капота: расстояние от аморт. стойки до передней фары по одной линии (боковой размер) – 682 мм;
  • Расстояние между центральными стойками дверей – 1385 мм;
  • Проем передней двери: расстояние по горизонтали – 1110 мм;
  • Проем заднего окна: расстояние по вертикали (посередине) – 1066 мм;
  • Проем заднего окна: расстояние по горизонтали – 1255 мм.
a3 спортбэк
a3 спортбэк

Восстановление деформаций металлического остова

Геометрия кузова автомашины может быть нарушена в процессе ДТП. Последствия аварии во многих случаях сказываются отрицательно на остове. Безусловно, на первый взгляд неопытному человеку сложно определить, нарушена ли конструкция или нет.

Следует знать, что точные параметры геометрии задаются автопроизводителем. Определить эти размеры можно по специальным точкам на габаритном чертеже.

При изучении состояния каркаса Audi а4 надо суметь обнаружить все деформации, а не только те, которые сразу бросаются в глаза. Существует ряд приемов, позволяющих определить скрытые кузовные деформации. Вот они:

  • Автомобиль вывешивается на одну сторону. Если при этом двери, капот и багажник Audi а4 плохо закрываются, то налицо деформация;
  • Автомобилем становится сложнее управлять на большой скорости;
  • Также сложно бывает выполнить на деформированном кузове развал-схождение.

Исправлять геометрию остова Audi а4 крайне важно, так как заводские размеры ингольштадтского автокара созданы в процессе изготовления и последующей сборки.

Для диагностики геометрии используются заводские данные, некоторые из которых приведены в этой статье. Узнать более подробно об этом можно из технических справочников по определенной модели, фото – материалов и т. д.
