Стапели для кузовного оборудования и их выбор

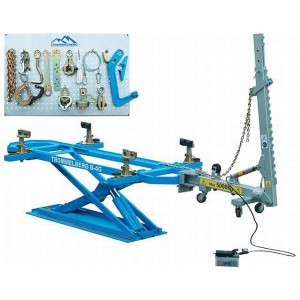

Станки для кузовного оборудования
Станки для кузовного оборудования

«Роботами» или «автороботами» часто называют стапели для кузовных работ, помня о первых в мире качественных стапельных станках финского производства Autorobot. Сегодня выпускается довольно много разновидностей этого оборудования. Они делятся не только по фирме-производителю, но и по цели применения, функциональным особенностям и другим параметрам. Рассмотрим станки для кузовного ремонта подробнее.

Выбор станка для отделки кузова

Стапели могут предназначаться для легких манипуляционных операций, многоцелевых и тяжелых работ. Они функционально классифицируются на 3 основных вида.

Следует знать, что при выборе стапельного оборудования автомобилист должен отталкиваться на следующие важные параметры.

  1. Быстроту установки автомобиля на станок.
  2. Количество дополнительных комплектующих, осуществляющих на стапеле роль тяг.
  3. Компактность (чем больше места занимает стапельное оборудование, тем меньше оно считается подходящим для частного гаража).
  4. Надежность (нельзя забывать, что на стапеле находится тяжелая машина).
  5. Стоимость.

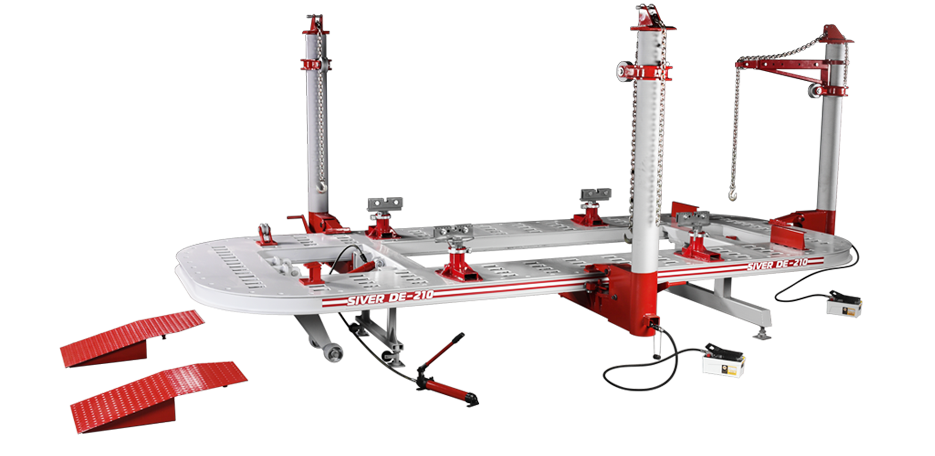

Стапель платформенный для проверки геометрии кузова
Стапель платформенный для проверки геометрии кузова

Одним словом можно сказать, что стапельное оборудование должно подходить под индивидуальные требования. Профессиональные автосервисы большей частью выбирают тяжелые, большие станки, на которых можно осуществлять ремонт всякого транспорта, включая и автобусы. Напротив, стапель для частного пользования должен быть компактным и желательно передвижным.

Стапель, как важнейшее оборудование для ремонта кузова

Каждый может попасть в такую ситуацию, когда его машине потребуется кузовная отделка. Деформации кузовных элементов могут быть различными: вмятины небольшого типа, средние повреждения или крупные искривления. Самостоятельно при помощи стандартных инструментов удается устранить не все повреждения. По этой причине мастера используют специализированное оборудование к которому относится и стапель.

Сама отделка кузова может подразумевать широкий спектр работ.

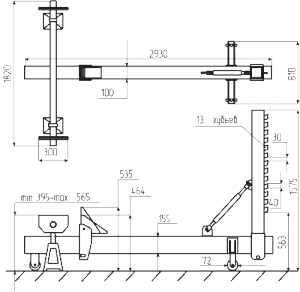

Чертежи стапеля своими руками
Чертежи стапеля своими руками

В некоторых случаях остов придется разбирать, в других – выравнивать или сваривать детали, зачищать швы и поверхности.

Стапель в процессе ремонтных работ играет важнейшую роль специального стенда. С его помощью поврежденная геометрия кузовных элементов приводится в норму, на нем выравниваются лонжероны, дверные стойки и т. д.

Итак, стапелей бывает несколько:

  • Оборудование с рамным основанием;
  • Сооруженный по подобию платформы, стапель;
  • Оборудование напольного типа.

Стапельное оборудование может иметь в числе комплектующих подъемник, а может и не иметь. Кроме платформы, станок обязан быть оснащен дополнительными составляющими для направления усилия, зажима, крепления и т. п.

Помимо стапельного станка в отделке металлического остова авто используется и другое оборудование. Сюда можно отнести вытяжки, цепи, рихтовочно-гидравлические инструменты, индукционные аппараты и многое другое.

Станок на платформе

Отличаясь высокой надежностью и мощной системой креплений, платформенный стапель хорош тем, что на нем удается легко вытягивать кузов автомобиля по всем направлениям. Кроме того, на нем удается выполнять другие виды операций, такие как отделка вмятин и незначительных повреждений. Платформенный стапель позволяет также корректировать геометрию кузова и рамы.

Хорош платформенный стапель и тем, что для установки оборудования на него не потребуется изначально приготовленной базы, ведь станок уже оснащен всем необходимым, в том числе и платформой, на которую машина и ставится.

Рассмотрим самые популярные разновидности платформенного стапеля, их цены и особенности в таблице ниже.

Модель
Стоимость, рублиТехнические данныеКомплектацияОсобенности
Стапель платформенный NORDBERG BAS12
682 000Длина платформы 5190 мм; ширина платформы 2120 мм; рабочая высота платформы 570 мм; давление в гидравлической системе 70 Мра; максимальная сила тяги башни 95 KN (KH); угол приложения усилия 360°; максимально поднимаемый вес 3000 кг
Измерительная линейка, кран для правки крыш, две тележки для закатки авто, ручная лебедка.
При проектировании стенда NORDBERG BAS12 для правки геометрии кузова использовались передовые технологии и были учтены все преимущества и недостатки стапелей самых известных марок. Сила, точность, гибкость, легкость, практичность и безопасность – вот принцип изготовления стендов Nordberg.
Платформенный стапель FA-2
696 000Длина платформы 5190 мм; ширина платформы 2120 мм; высота платформы 570 мм; усилие на колонне 10 000 кг; максимальный поднимаемый вес 3000 кг; вес брутто 2300 кгПлатформа подъемная; 2 силовые башни; измерительная линейка; 2 пневмогидравлических насоса; трапы заездные; 4 стандартных зажима; стенд с оснасткой передвижнойПлатформенный стапель для восстановления геометрии кузова автомобилей, имеющих повреждения любой сложности. Платформа стапеля имеет продольные пазы, что позволяет устанавливать 4 кузовных захвата в любом месте платформы.
Платформенный стапель ATIS B05
769 000Длина платформы 5200 мм;
ширина платформы 2100 мм;
рабочая высота платформы 500 мм;
давление в гидравлической системе 70 Мра;
максимальная сила тяги башни 100 Кн;
диаметр сечения силовой башни 160 мм;
угол приложения усилия 360 градусов;
максимально поднимаемый вес 3500 кг;
общий вес оборудования 2200 кг.
Платформа (5200*2100mm)
Основание с подъемным механизмом
Силовая башня с гидравлическим цилиндром с безопасной анти-падающей системой
Силовая башня с гидравлическим цилиндром
Универсальные зажимы
Основание под универсальные зажимы
Пневмогидравлический насос
Подставка для крепления колес
Перекатные тележки
Ручная лебедка
Въездные трапы
Щит для аксессуаров и приспособлений
Набор захватов и зажимов 16 предметов
Измерительная телескопическая линейка с магнитным самоцентрирующимся фиксатором

Стапель ATIS B05 вобрал в себя самые передовые технологии мира. Также были учтены все проблемы, существующие при восстановлении геометрии кузова. Это оборудование направлено на практичность, безопасность и точность. Концепция конструкции, профессионального подхода в производстве и технологиях, делает отличающиеся качеством стапели Doocar.

Как видим, цены на платформенные стапели не такие уж и низкие. По этой причине многие любители кузовного ремонта изготавливают самодельные стапели. Узнать, как это осуществить своими руками, можно из других публикаций нашего сайта.
