Как сделать вентиляцию в окрасочной камере


Вентиляция в покрасочной камереПокрасочная камера по сути своей представляет собой качественно оборудованное помещение, где осуществляется сложный производственный процесс – покраска транспортных средств. Чтобы произвести покрасочные работы в камере на самом высоком уровне, необходимо все продумать до самых мельчайших деталей. Особого внимания заслуживает организация такого элемента, как вытяжка для покрасочной камеры.

В данной заметке будет описана технология сборки основных элементов системы вентиляции в покрасочной камере, причем своими руками, так как приобретать камеру обычному мастеру не по карману. Все что требуется для обустройства данного объекта — наличие элементарный умений, гараж, размер которого составляет 4 на 6 метров, а также небольшие материальные вложения на приобретение некоторых приспособлений.

Основные типы вентиляционных систем – преимущества и недостатки

Прежде чем описать процесс устройства такой системы, как вентиляция покрасочной камеры, стоит остановить внимание на двух основных типах вентиляции:

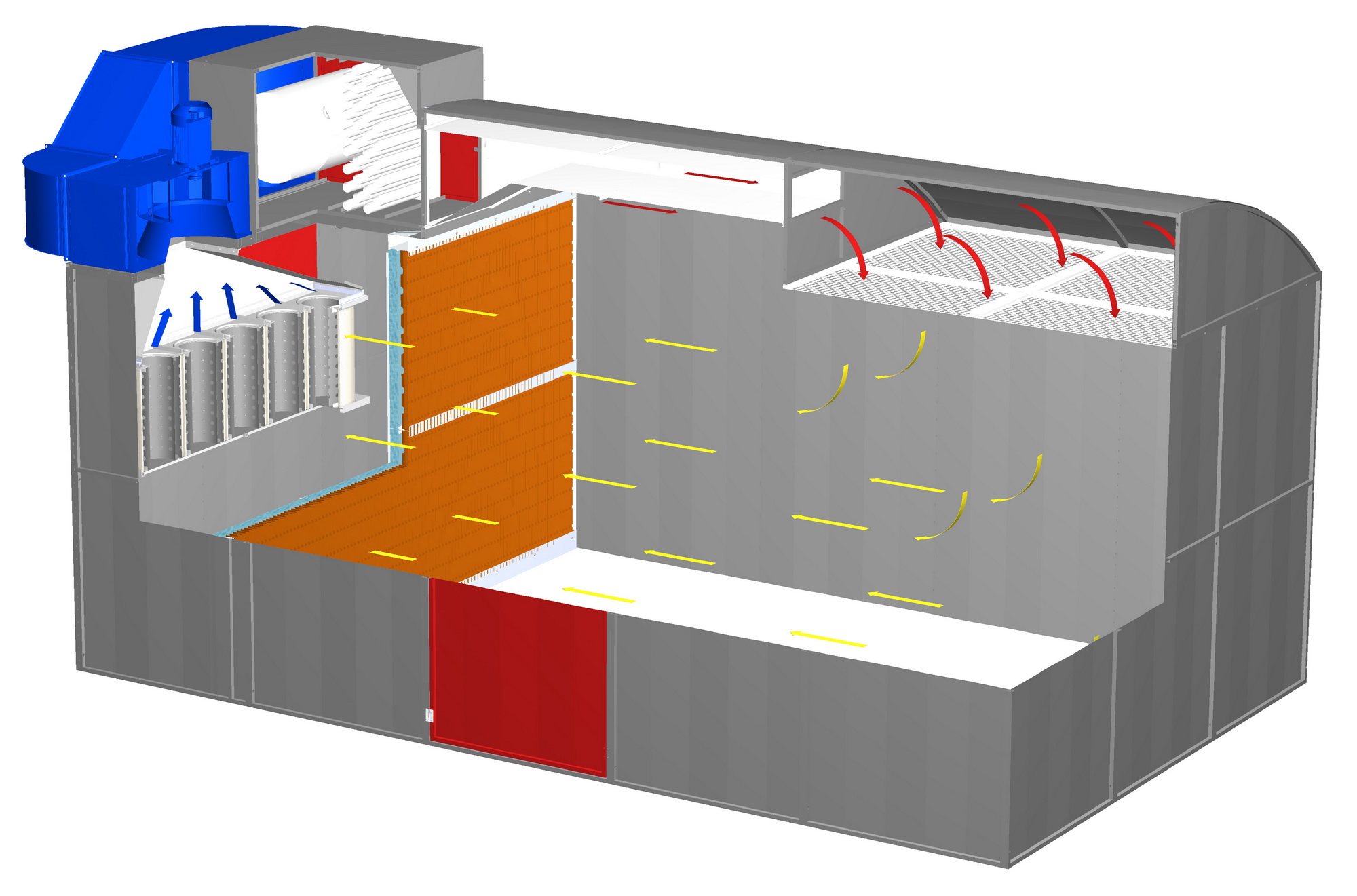

  1. Специальные одномоторные камеры, где воздух нагнетается в камеру сверху. Благодаря этому создается определенное давление, посредством которого туман из элементов краски осаживается вниз и через специальные отверстия, выполненные в полу, выводится наружу.
  2. Двухмоторные камеры, для которых свойственно иметь одновременно с верхним нагнетающим мотором еще и нижний. Его основной задачей является процесс отсасывания воздуха из помещения на улицу.

Каждая из систем вентиляции в покрасочной камере обладает своими положительными качествами и определенными недостатками. Самое важное что требуется в обязательном порядке учитывать в процессе выбора вентиляционной системы – объем работ, то есть запланированный поток автомобилей.

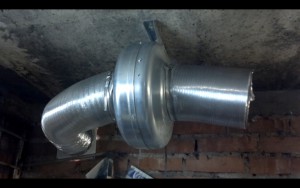

Вентиляция в покрасочной камере
Вентиляция в покрасочной камере


Современные двухмоторные камеры в состоянии обеспечить максимально эффективную циркуляцию воздушных масс, но процесс их установки требует больших материальных трат, а также данная система характеризуется, как трудоемкая и сложная.
По этой причине, если планируется обрабатывать относительно небольшой поток машин, осуществлять установку двухмоторной вентиляционной системы будет невыгодно. Намного более целесообразно выбрать один простой мотор, используя его, как вытяжку из покрасочной камеры.

Вне зависимости от объема работы вентиляция в покрасочной камере необходима. Поступающий в камеру воздух в обязательном порядке должен быть максимально тщательно отфильтрован от примесей элементов пыли. В противном случае есть риск появления разнообразных дефектов на поверхности авто в процессе окрашивания.

Создание вентиляционной системы в камере окрашивания

Для создания такой системы, как вентиляция в покрасочной камере, потребуется подготовить некоторые подручные материалы и приспособления, количество и качество которых мастер будет определять строго самостоятельно при осуществлении подготовительных процессов, тщательно анализируя свои материальные возможности.

Основные этапы обустройства системы

Итак, очередность действий для создания вытяжки из покрасочной камеры:

  1. После того, как стены рабочего помещения обшиты специальной вагонкой, выполненный из пластика или профлистом и расставлены источники освещения, стоит установить воздухозабор.
  2. Такое приспособление, как воздухозабор, монтируется под потолком одновременно с дополнительными тэнами и пушкой тепловой
  3. Из установленной тепловой пушки воздушные массы посредством воздуховода будет разводиться в 6-7 разных по месту расположения точек по всему периметру помещению и строго в одном направлении, то есть к центральной его части.

В процессе организации и обустройства вентиляции для покрасочной камеры требуется особое внимание уделить такому приспособлению, как тепловая пушка. Чтобы данное приспособление было более понятным, достаточно представить себе обычный фен, предназначенный для просушивания волос, это та же самая тепловая пушка, но в минимальных габаритах. Под производственной тепловой пушкой подразумевается специальный вентилятор, который гоняет воздух через предварительно нагретые спирали.

При отсутствии возможности приобретения тепловой пушки, ее можно сделать своими силами. В качестве спирали здесь будет использована специальная нихромовая проволока. Есть еще более простой вариант – от тепловых вентиляторов нужно провести гофру, получив в результате обычную тепловую пушку, которая входит в общую систему вентиляция для покрасочной камеры.

Пол – важный элемент вентиляции

Чтобы обеспечить качественную вытяжку для покрасочных камер, следует осуществить некоторые процедуры, связанные с поднятием напольного покрытия. Для этой цели стоит обустроить выполненный из стали рифлено-дырчатого пола из заранее готовых листов. Можно сварить специальную решетку из заранее подготовленных элементов арматуры.

Пол необходимо приподнять примерно на 15-20 см от поверхности земли, чего вполне достаточно для осуществления монтажа вытяжки для покрасочных камер, выполненной на базе вентилятора.


При желании можно произвести установку теплогенератора, который работает на солярке. Данный вариант по стоимости будет на порядок дешевле. Несмотря на это, специалисты рекомендуют применять в процессе обустройства вентиляционной системы тэны, которые работают на обычном электричестве, что намного безопаснее.

По сути, тэны представляют собой особые качественные электронагревательные устройства, выполненные из металла трубки, которые заполнены особыми теплопроводящими изоляторами. В центре данного изолятора есть возможность найти особую токопроводящую нихромовую нить, которая обычно характеризуется определенным уровнем соединения. Это требуется для того чтобы на поверхность тэна в процессе работы передавалась требуемая удельная мощность.

Инфракрасные лампы — альтернативный метод сушки

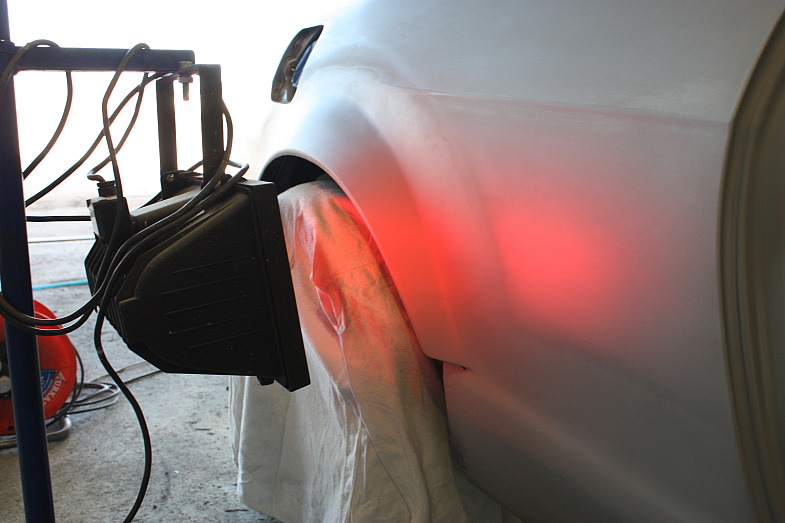

В процессе обустройства такой системы, как вентиляция в покрасочной камере, особое внимание уделяется вариантам сушки транспортного средства после его окрашивания. Стоит отказаться от сушки авто посредством обычного воздуха, но отдать предпочтение обычным инфракрасным лампам. Благодаря им покрасочное покрытие намного быстрее высыхает, а также полностью исключается вероятность появления воздушного потока, что серьезно упрощает процесс общего окрашивания автомобиля.Инфракрасная сушка автомобиля

Необходимо понимать, что даже если установлены инфракрасные лампы, это совершенно не означает, что нет необходимости сооружать вытяжку в покрасочной камере. Идеально обустроенная вентиляция требуется не только для сушки, но также для самого процесса окрашивания.

Важные моменты при обустройстве вентиляции

Таким образом, следуя представленной выше инструкции, можно соорудить такую важную деталь в процессе окрашивания, как качественная вентиляция воздуха в гараже. Классическая вентиляционная система предусматривает процесс подачи наружного эффективно отфильтрованного воздуха сверху.

После качественной циркуляции воздух, который был уже отработан, выбрасывается обратно в окружающую среду. Достаточно важную роль в данном процессе играет сезонность проведения основных работ. Например, в холодное время года подогрев наружного воздуха достигает отметки 20 градусов.

Самое главное, на что требуется обратить особое внимание при обустройстве вентиляционной конструкции – равномерное распределение основных воздушных потоков по направлению сверху и вниз. Как результат, создаются наилучшие условия для осуществления самостоятельного окрашивания транспортных средств.

Подводя итоги


В статье была рассмотрена основа вентилятора для покрасочной камеры и принципы ее построения в собственной покрасочной камере. Можно вполне уверенно сказать, что это достаточно тонкое дело, которое требует обязательной аккуратности и предельной внимательности, а также навыка просчета всего процесса до самой незначительной на первый взгляд детали. Это важно по той причине, что возможные ошибки и недочеты в процессе проектирования вентиляционной системы в состоянии серьезно снизить качество основных покрасочных работ, то есть время и материальные средства будут потрачены зря.

Важно максимально адекватно проанализировать цели создания покрасочной камеры и свои финансовые возможности. Необходимо помнить, что грамотно организованная камера автоматически принесет доход. В ней можно заниматься самостоятельным окрашиванием, а также применять не только в личных целях, но при желании можно сдать в аренду или после полного обустройства продать по выгодной стоимости.
