Оборудование для покрасочных камер


Каждый автосервис, в ассортимент услуг которого входят покрасочные работы, должен иметь специальное оборудование. Качество нового покрытия авто напрямую зависит от производительности таких покрасочных камер и умения мастера. Стоимость услуги достаточно ощутимая, поэтому многие автовладельцы задумываются о самостоятельном изготовлении подобного оборудования.

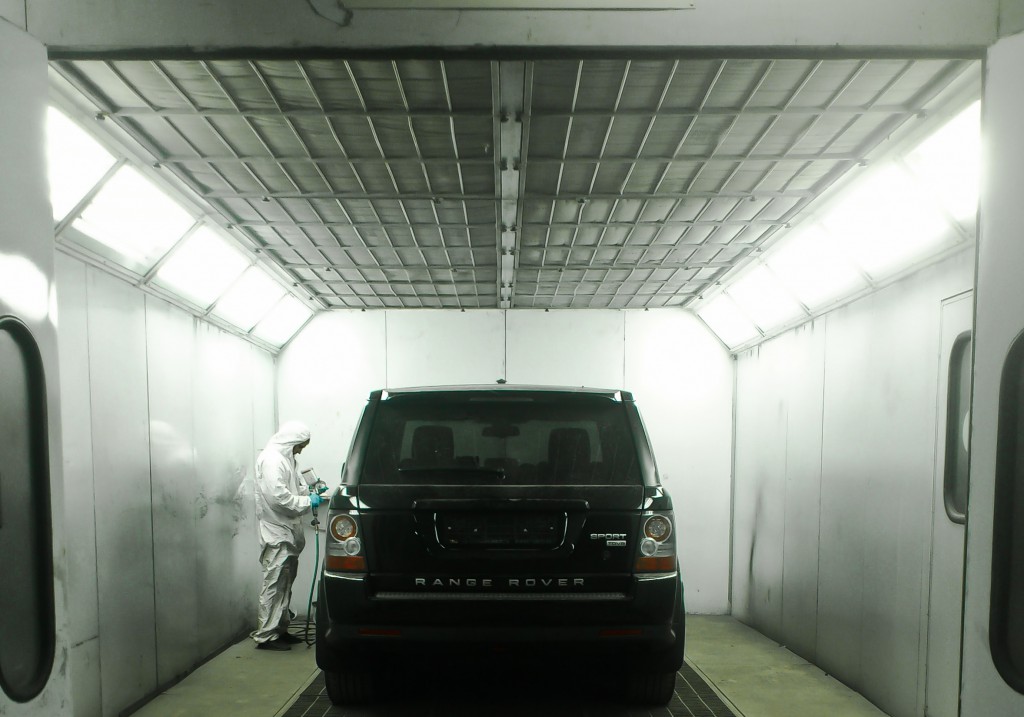

Покрасочная камера для автоРасчет размеров камеры

Чтобы правильно рассчитать параметры камеры и грамотно выбрать оборудование для покраски машины, необходимо понять принцип их действия в автосервисах. Покрасочной камерой называют отдельный бокс, утепленный и имеющий специальное освещение, систему воздушной фильтрации. Въезд в это помещение оборудован воротами. Кроме основного, имеется внешний блок с вентиляционной системой и автоматической функцией нагрева воздуха. Расположение двух последовательных блоков облегчает процесс окраски, но занимает много места.

На размер покрасочной камеры влияют следующие факторы:

  • Число операций в день;
  • Качество окраски;
  • Объем средств, которые необходимо вложить в оборудование и его регулярную эксплуатацию.

Несмотря на наличие нескольких факторов, существуют стандартные параметры помещения для покраски автомобилей: 6,9 м в длину, 3,9 м в ширину и 2,7 м в высоту. Чем больше площадь камеры, тем выше ее стоимость.

Важно: удлинение стандартной покрасочной камеры на 1 м влечет увеличение ее стоимости на 40%.



Автосервисы закупают следующие размеры камер для покраски авто:

  • 6,9 * 3,9 * 2,9 м;
  • 8,6 * 4,0 * 3,4;
  • 6,9 * 4,0 * 2,7;
  • 6,9 * 3,9 * 2,7;
  • 7,5 * 3,9 * 2,7.

При планировании размеров камеры для окраски машин необходимо правильно выбрать помещение, чтобы эксплуатация оборудования не вызывала трудностей. К помещению предъявляются следующие требования:

  • Нежилое;
  • Наличие дополнительной площади для размещения оборудования сушильной камеры.

Размещение камеры зависит от выбранного варианта конструкции:

  1. Готовый корпус, чаще китайского производства. Стоит он не очень дорого, но придется уплотнять ворота и двери, а также монтировать решетку на пол. Стандартная площадь такой конструкции – 7 * 4 метра и высота 2,7 м (легковые) или 3,4 м (грузовые авто);
  2. Использование гаража. Вариант только при первом рассмотрении дешевый. На самом деле требует больших вложений на обработку стен, монтаж пола, доработку ворот, расширение зоны обслуживания и монтаж вентиляции;
  3. Строительство металлической конструкции на бетонном подиуме (с устройством подполья).

При определении варианта основы покрасочной камеры можно переходить к выбору оборудования.


Выбор оборудования

Купить оборудование для покрасочных камер заводского производства – дорогостоящее удовольствие, которое по карману не каждому сервисному центру. Можно оптимизировать издержки, если грамотно подобрать комплектующие исходя из своих потребностей и возможностей. Важный момент – при покупке отдельных элементов этого оборудования нужно предусмотреть дальнейшую их замену или модификацию камеры.

Оборудование для камер окраски автомобилей подразделяется на 2 системы:

  1. Система отопления, или обогрева пространства.
  2. Вентиляционная система, очищающая воздух.

При этом все приобретаемые комплектующие должны соответствовать габаритам рабочего пространства. Иначе возможен перерасход топлива или электричества, используемых в качестве сырья для обогрева помещение.

Вентиляционный блок включает в себя следующее оборудование:

  • Электрический двигатель;
  • Приточная вентиляция, оборудованная фильтрами;
  • Вытяжка с высоким давлением;
  • Дополнительный теплогенератор;
  • Пульт управления системой вентиляции.

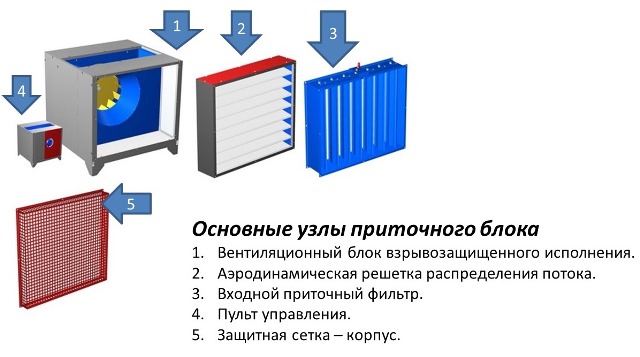

Основные узлы приточного блока
Основные узлы приточного блока

Основное предназначение блока приточной вентиляции – создание хорошего воздухообмена, циркуляция горячих воздушных потоков (конвекция при сушке). При этом необходим контроль скорости потоков воздуха в блоке. Покупка вентиляционного блока выгоднее совместно с системой обогрева покрасочной камеры.

Оборудование, которое отвечает за обогрев помещения, включает в свой состав:

  • Блок вентиляции, защищенный от взрывов;
  • Блок с теплообменниками (ТЭНы, газ или дизельное топливо);
  • Блок воздушной рециркуляции, оснащенный заслонкой;
  • Клапан вытяжки;
  • Приточная фильтрация на входе;
  • Горелка на газу или дизтопливе;
  • Система, управляющая работой блока.

Основное предназначение описываемого блока – подача нагретого воздуха при сушке кузова, отопление.

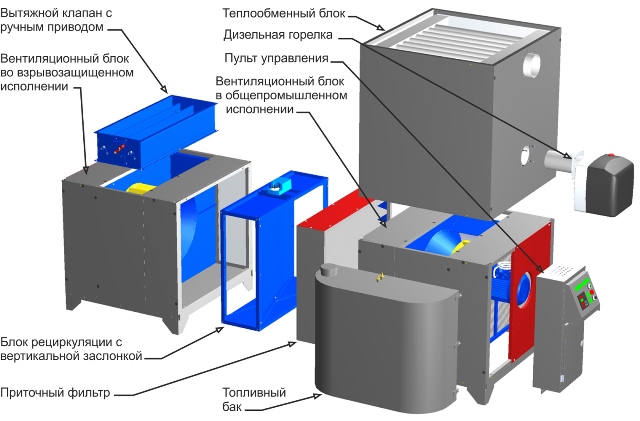

Блок вентиляции
Блок вентиляции

Отопительный и вентиляционный блоки часто объединяют в единую систему, которая называется оборудование для покрасочных камер. В таком устройстве соединены функции воздухообмена, отопления. Данная установка чаще всего имеет автоматическое управление, обеспечивающее согласованность работы всех комплектующих. Преимущества покупки единой системы – экономия места и денег.

Фильтрация воздуха монтируется в вентиляционную схему покрасочных камер. Включает в себя несколько типов фильтров:

  • Предварительная очистка;
  • Потолочный и напольный виды;
  • Приточный, с рассекателем потока;
  • Напольная решетка.

Основное предназначение, которое имеет фильтрующее оборудование для камер покраски машин, заключается в очищении воздушных потоков от сора, капель ЛКМ, вредных испарений растворителя и проч.

В систему фильтрации входят также устройства водной завесы, пленочные и жидкие покрытия – улавливатели пыли, рулонные и кассетные фильтры на основе намагниченных материалов.

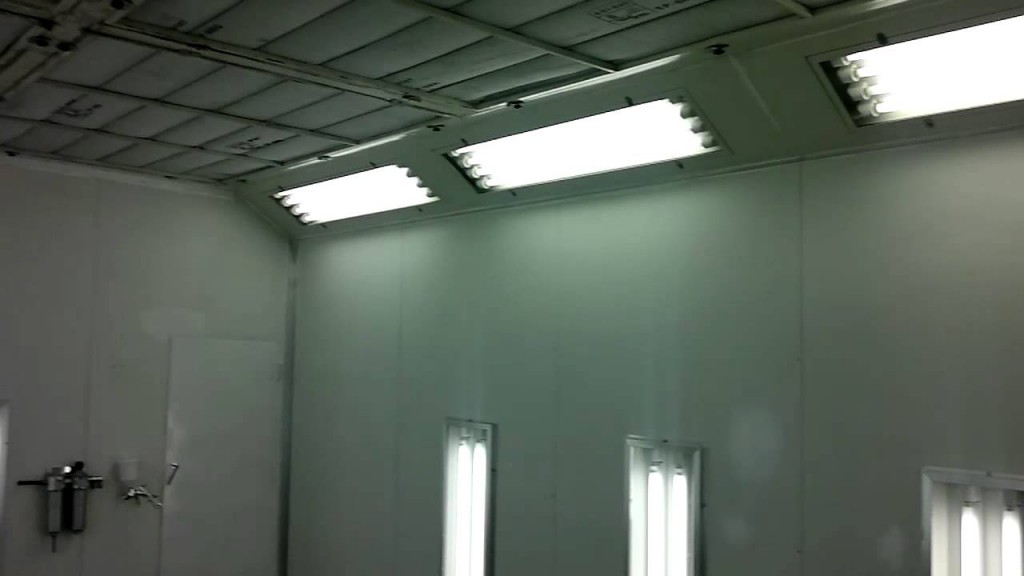

Освещение в камерахОсветительное оборудование монтируется по всему периметру камер по верху и по низу. Кроме того, часто используются переносные источники света. Чем лучше освещение в камере, тем меньше «слепых» зон на поверхности кузова и выше качество покраски. Минимальный набор – 8 ламп по 25 Вт, значение общего светового потока должно быть выше 10 тыс. лм. Чтобы не было тени, свет должен падать на предметы камер под углом в 45 градусов.

На рынке можно выбрать между светодиодными светильниками (экономичные, но требуют ощутимых вложений в начале) или люминесцентными лампами (можно приобрести угловые).

В систему пульта управления входят такие элементы, как:

  • Индикатор работающего оборудования;
  • Управление вытяжной вентиляцией;
  • Выбор параметров работы всех устройств;
  • Счетчик времени;
  • Мониторинг загрязнения воздуха;
  • Настройка освещения;
  • Безопасность (аварийное выключение, пожаротушение и проч. функции).

Основное предназначение пульта управления – помощь в организации рабочего процесса.

Дополнительная комплектация покрасочных камер может включать в себя стеллажи, малярный стол, компрессор, краскопульт и так далее.

Чем больше у оборудования возможностей, тем выше будет его стоимость. Сначала можно купить лишь необходимые элементы для покраски авто, по мере развития бизнеса – расширить техническое оснащение по максимуму.
