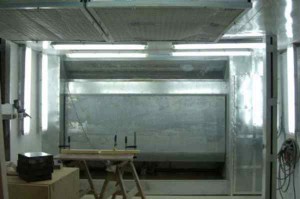

Покрасочная камера с водяной завесой


Покрасочная камера с водяной завесойОтличным бизнес-решением является покраска автомобилей в домашних условиях. Но чтобы иметь возможность красить автомобили, мало опыта и оборудования для покраски, необходимо иметь еще и помещение, в котором будет производиться окрашивание транспортных средств. В организациях, где занимаются покрасками автомобилей, уже давно производят покрасочные работы в камере с водяной завесой. Не секрет, что такое устройство можно сделать своими руками, лишь приложив некоторые усилия и потратив небольшую сумму денег, для покупки некоторого оборудования. Можно купить уже готовую, только стоимость ее будет очень высокой, а вкладывать большую сумму готов не каждый. Для того чтобы сделать устройство с водяной завесой своими руками, потребуются еще и некоторые знания.

Из чего состоит камера

Покрасочная камера с водяной завесой – это закрытое помещение, которое изготавливается из нержавеющей стали и имеет приточно-вытяжную вентиляцию. Создается такая вентиляция с помощью электродвигателей. Основной частью устройства, является нагревательный ТЭН, который способствует нагреванию помещения до необходимой температуры и поддержание ее во время покрасочных работ. В состав камеры входит также освещение, которое должно быть, распространено по всей площади равномерно, и обладать достаточным световым потоком. Лучше всего их размещать не только на потолке помещения, но и по боковым стенам. В устройство также входит оборудование для проведения покрасочных работ, и прочими вспомогательными инструментами.

Планировка камеры для покраски

Зная, из чего состоит покрасочная камера, необходимо определиться с размещением, где будет производиться обустройство, и сделать проект, по расположению основных конструктивных элементов. Отличным размещением для сооружения устройства может послужить гараж, или же построить новую пристройку, что займет больше времени и соответственно финансов. Для изготовления устройства своими руками понадобятся элементы конструкции, из которых она будет основываться, системы отопления и вентиляции, фильтрации и освещения.

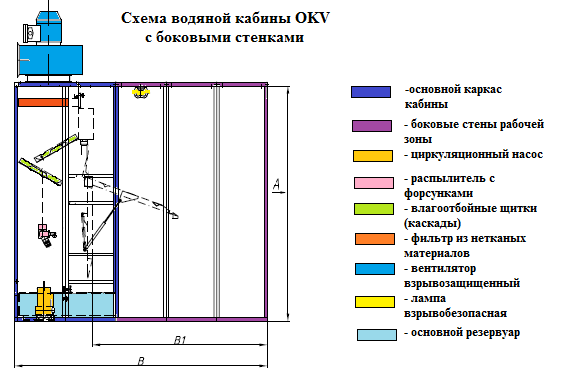

Схема покрасочной камеры с водяной завесой
Схема покрасочной камеры с водяной завесой

Изготовление камеры для покраски

Сделав планировку, необходимо провести все технические расчеты, и приступать к монтажным работам.
В первую очередь строится новое помещение или собирается каркас внутри гаража. Общие размеры должны быть: длина 10 метров, ширина 8 метров, высота 3,5 метра. Покрасочная камера соответственно имеет размер: 4 метра шириной и 6 длиной.

    1. Установка ворот.
      Ворота использовать лучше всего утепленные, чтобы не было подсоса и потерь теплого воздуха, снаружи обшивается профнастилом. В месте соприкосновения ворот, утепляется специальной клейкой лентой. Места со щелями, необходимо запенить монтажной пеной.
    2. Конструкция пола. Основание пола из бетона, внутри которого делается отверстие, и выводится на улицу металлическая труба диаметром 150 мм, для оттока воздуха. На пол ложится металлическая решетка по всей поверхности помещения на высоту 15-20 см.
    3. Стены. Стены обшиваются профнастилом, а внутри утепляются, можно сделать сэндвич панели.
    4. Система воздухообмена. Составные элементы: два электродвигателя и металлические трубы диаметрами 100 мм и 150 мм соответственно. Для приточной вентиляции используется электродвигатель мощностью 5 кВт, для вытяжной не менее 7 кВт.
    5. Потолок. Изготавливается из профнастила, с утеплителем. В потолке монтируется металлический каркас для притока воздуха. Электрокалорифер, который будет подавать теплый воздух в помещение, устанавливается на улице.

  1. Очистка воздуха. Осуществляется с помощью фильтров и имеет трех уровневую очистку.
    • 1 Уровень. Создается фронтальная водяная завеса, которая осуществляется путем стекания равномерных потоков воды;
    • 2 Уровень. Очистка воздуха внутри устройства. Способствует фильтрации и очистке воздуха от отходов краски;
    • 3 Уровень. Сухая фильтрация. Способствует полной очистке воздуха от частиц краски и выполняет функцию защиты вентилятора от налипания краски.
  2. Освещение. Монтируются светодиодные или люминесцентные лампы по потолку и стенам помещения.
    Устанавливаются также автоматические датчики управления и контроля над системой приточно-вытяжных вентиляторов и фильтров.
    Смонтировав все необходимое для водяной камеры, устанавливается оборудование для покраски.

Как осуществляется работа

Электрокалорифер нагнетает воздух из атмосферы в замкнутое пространство помещения. Проходя по системе, воздух очищается фильтрами, каждый из которых обеспечивает определенную очистку.
В помещении поднимается температура за счет работы Тэнов. Начинается процесс покраски. Внизу на полу, начинает высасываться воздух из камеры, с помощью вытяжного вентилятора. Перед магистралью установлены водяные завесы, которые способствуют задержанию частиц краски. Здесь воздух проходит все три уровня очистки, если такие предварительно установлены. По такому же принципу работают камеры с водяной завесой и заводского производства.

Положительные моменты устройства своими руками

  1. Свободное планирование системы.
  2. Большая экономия средств.
  3. Возможность экономить на всех составных элементах.
  4. Способность употребления основных частей конструкции.

Недостатки устройства

  1. Возможны неточности в подсчетах, или недоделки в монтаже устройства.
  2. Нет возможности автоматизировать полностью процесс, так как элементы устройства состоят из отдельных частей.
  3. Нет никаких гарантий на работоспособность такого устройства.

Стоимость

Затраты на сооружение камеры с водяной завесой своими руками может занять длительное время, но стоимость ее будет равняться около 4000 долларов. Купить заводскую можно от 20000 долларов и выше. Для начала бизнеса, лучшим вариантом есть сооружение своими руками, что гораздо прибыльнее для начинающего бизнеса.
