Кузовные зажимы и их разновидности


Зажим пластина фирмы Ликота
Зажим пластина фирмы Ликота

Современное оборудование для кузовной отделки автомобилей представлено различными платформенными и напольными станками и системами, легко устраняющими повреждения и деформации металлических составляющих. Немаловажную роль в проведении работ этого типа играют кузовные зажимы.

Роль зажимов

Главная роль зажимов кузовных – создавать тянущие и давящие усилия в процессе вытягивания автомобильного кузова. Если стапель эффективно правит деформации способом вытягивания выбоин кузова, то без особых зажимов он — просто бесполезная штука. И действительно, фиксация и ухват делается при помощи хороших зажимов, как правило, с 4-х сторон. От надежности фиксационного момента зависит практически все. По этой причине для кузовного мастера актуально уметь подбирать правильные зажимы.

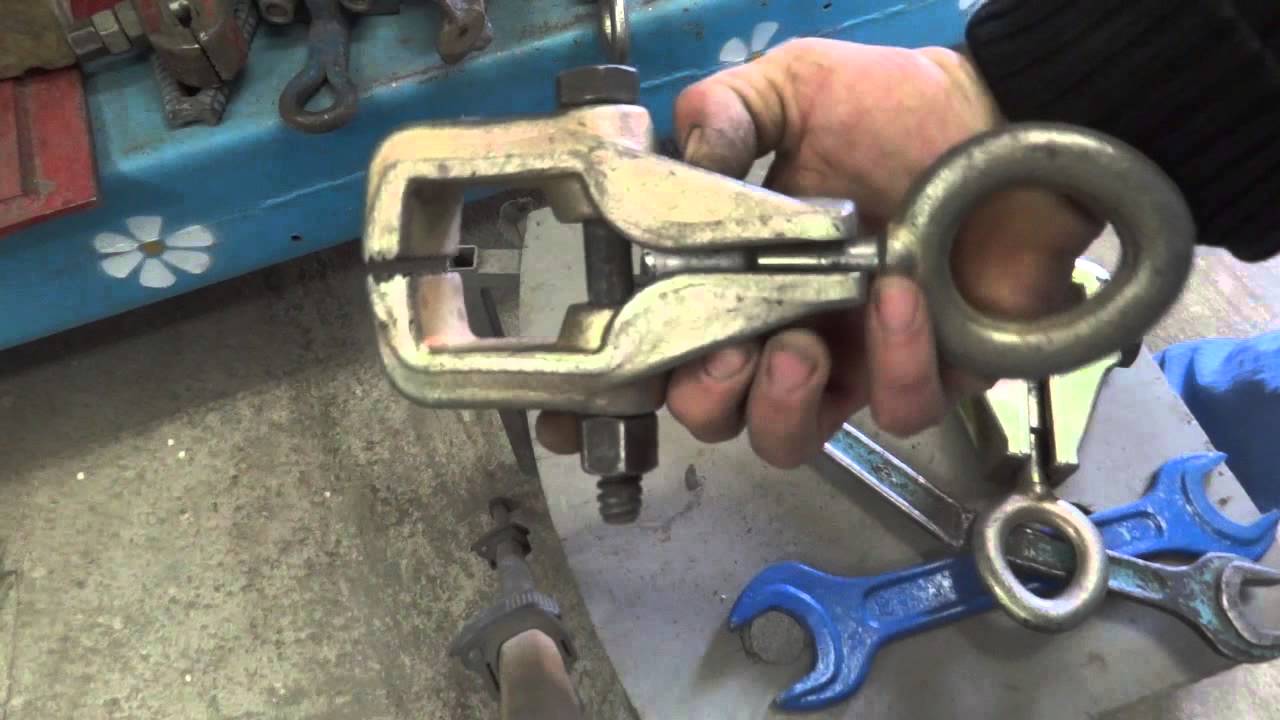

Захват для правки кузова
Захват для правки кузова

Некоторые стапельные аппараты оснащаются зажимами передвижного типа. Они перемещаются без ограничений, давая легкий доступ ко всем начальным точкам металлического остова, правя его в любом из направлений.

Зажимы от производителя Ликота

Рассмотрим самые популярные варианты зажимов:

  • Стандартные зажимы для кузовного ремонта продаются, как правило, по цене 4-5 тысяч рублей. Весят они не более 2-х килограммов;
  • Кузовной зажим 2/5-тонный. Отличается узким захватом и возможностью проводить растяжку в одном или двух направлениях. Несмотря на такую универсальность, стоит дешевле стандартного зажима – 4000 рублей. Выдерживает максимальную нагрузку в 2-5 тонн. При этом в прямом направлении – 5000 кг, а в боковом – 2000 кг;
  • Кузовной зажим 5-тонный с шириной захвата 120 мм с одним направлением. Примерная стоимость – 5000 рублей. Весит зажим 3 килограмма, способен выдержать в прямом направлении до 5 тонн;
  • Зажим в 3-5 тонн, дающий возможность растягивать в 3-х направлениях. Примерная стоимость – 6000 рублей. Прямое направление – 5000 кг, боковые – по 3000 кг. Вес зажима немного более 3 кг. Ширина захвата составляет 120 мм;
  • Пластина для тяговых усилий по цене 2,8 тысяч рублей. Легко прикручивается к кузову через специальные отверстия. Вытягивание деформированного участка кузова проводится с помощью гидронасоса или других инструментов. Весит пластина не более 1,7 кг;
  • Вытяжное устройство, крюк ценою 2000 рублей. Весит около 1 кг и применяется в кузовном ремонте, как крюк;
  • С-образный зажим, выдерживающий 4 тонны ценою 8,5 тысяч рублей. Способен работать в 4-х направлениях. Весит немного более 5 кг;
  • Зажим крюк 4/5-тонный. Цена на этот зажим составляет около 11-12 тысяч рублей. Весит комплектующая 12 килограмм и включает в свой состав несколько дополнительных аксессуаров, таких как упоры, адаптер, зажим, фиксатор и т. д.;
  • Пластина зажим для выравнивания дверей машины. Стоит около 3 тысяч рублей, весит – 2,2 кг. Легко закрепляется на дверной стойке авто, а затем с помощью гидравлики выправляется поверхность кузовного элемента;

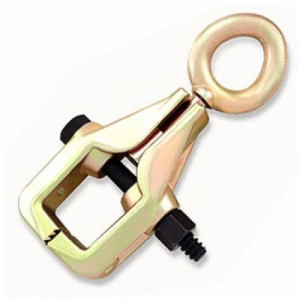

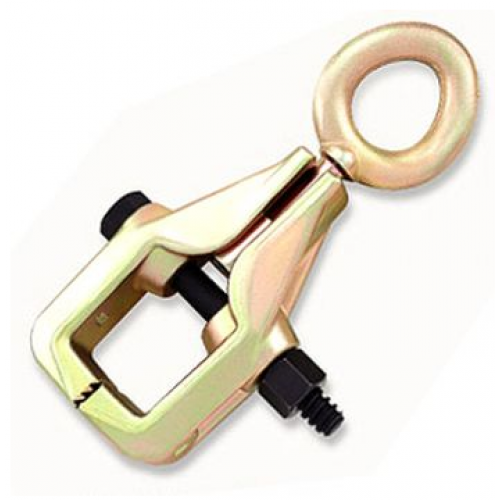

Кузовной зажим захват
Кузовной зажим захват
  • Зажим с большим зевом на 3 тонны. Стоимость зажима 3000 рублей. Функционирует в одном направлении, весит чуть более 2,3 кг;
  • Зажим кузовной с длинным носиком по цене 2-3 тыс. рублей. Выдерживает до 2 тонн, функционируя в одном направлении. Дизайн выполнен в «плоском» исполнении, что облегчает доступ в труднодоступные места;
  • Захват зажим для цепи двойной по цене 2,5 тысяч рублей. Весит 1,4 кг;
  • С-образный зажим, выдерживающий 5 тонн, по цене 6-6,5 тыс. рублей. Весит немного больше 3-х кг;
  • Кузовной мини зажим 2/3 тонны (2 направления). Стоимость зажима – 2,7 тыс. рублей. Весит зажим 1 кг с лишним. Прямое направление – 3000 кг, боковое – 2000 кг.

Зажимы от AIST

Универсальный зажим от Аист
Универсальный зажим от Аист

Теперь для сравнения рассмотрим зажимы от производителя Аист:

  • Крюк вытяжной 5-тонный, ценою 1,8 тыс. рублей. Имеет ширину захвата в 80 мм. Предназначен для цепей и эффективной фиксации растяжки к кузову;
  • Пластины для выпрямления дверных стоек 2-тонные. Стоимость зажимов этого типа – 2,7 тыс. рублей. Идеально фиксируется к поверхности автомобильного кузова;
  • Пластина кронштейн, отличный вариант вытяжки деформированного кузова. Выдерживает до 3 тонн, используясь с цепями. Фиксация осуществляется с помощью винта. Стоимость пластины – 2,7 тысяч рублей;
  • Зажим с 2-я направлениями, выдерживающий 3/2 тонны. Применяется для правки кузова. Дает возможность вытягивать металл в прямом направлении с усилием до 3-х тонн, в боковом – до 2-х тонн;
  • 5-тонный зажим для кузовных работ фирмы Аист, ценою 2,9 тыс. рублей очень функционален. Он работает всего в одном направлении, ширина губок оставляет 45 мм;
  • 2-тонный зажим для проведения кузовных работ, ценою 2,9 тыс. рублей. Идеальная плоская конструкция дает возможность легко работать в ограниченном пространстве. Функционирует в одном направлении;
  • Захват, ценою 3 тыс. рублей – очень удобный инструмент для проведения различных работ по кузову;
  • Клещеподобный 5-тонный кузовной зажим, ценою 3,4 тыс. рублей. Ширина губок составляет 40 мм.

Зажимы и захваты от Станзани

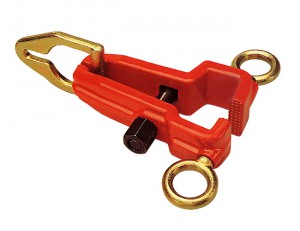

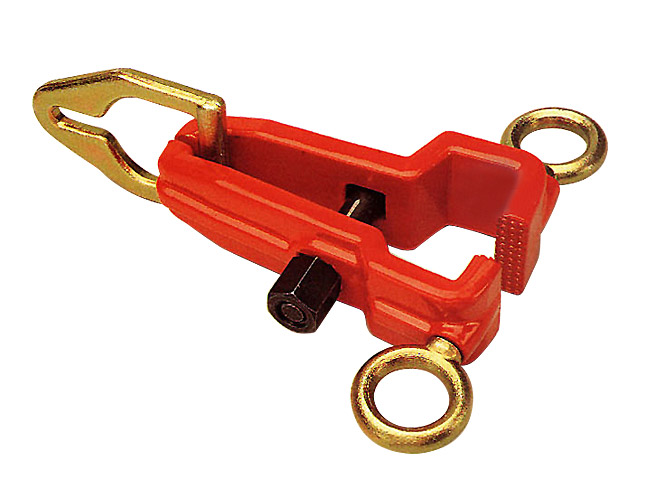

Мини захват от производителя Станзани
Мини захват от производителя Станзани

Еще одна известная в России фирма-производитель предлагает следующие модели зажимов для правки кузова:

  • С55 представляет собой многоцелевой комплект, применяемый большей частью работ с петлями дверей. Он дает возможность оказывать на петли усилия очень эффективно;
  • С 121 – это специальный захват для растяжки усилием до 6 тонн;
  • Пластинка С123 для работ с кузовом, обладающая эффективными свойствами. Она имеет несколько отверстий;
  • С126 – зажим Пиколо представляет собой небольшой захват, оснащенный прочным кольцом. Выдерживает усилие до 4-х тонн;
  • Набор зажимов для стоек МакФерсон с универсальными свойствами. Можно эффективно править стойки без разборки, сочетая набор с крюками;
  • Самозажимный 6-тонный винтовой захват для растяжки кузова С 128;
  • Эффективный 10-тонный самозажимный винтовой захват С 134 100 мм;
  • Захват плавающего типа для растяжки С 135 с ушком, позволяющий растягивать кузов под любым углом с усилием 10 т;
  • 4-тонный плоскогубый захват С 146, дающий возможность вдевать его глубоко.

Смотрите видео о зажимах и их применении в кузовном ремонте

Вышеперечисленные зажимы и захваты эффективно применяются для правки кузова. При этом они могут использоваться с разным оборудованием, как со стапелем, так и с домкратом, например.

Удлинители, вставки и зажимы создают оптимальные условия для проведения манипуляций. Надо обязательно при работе уделять большое внимание безопасности.

Если в процессе работы используются цепи, то угол правки должен быть ровно перпендикулярен искривленному участку кузова.

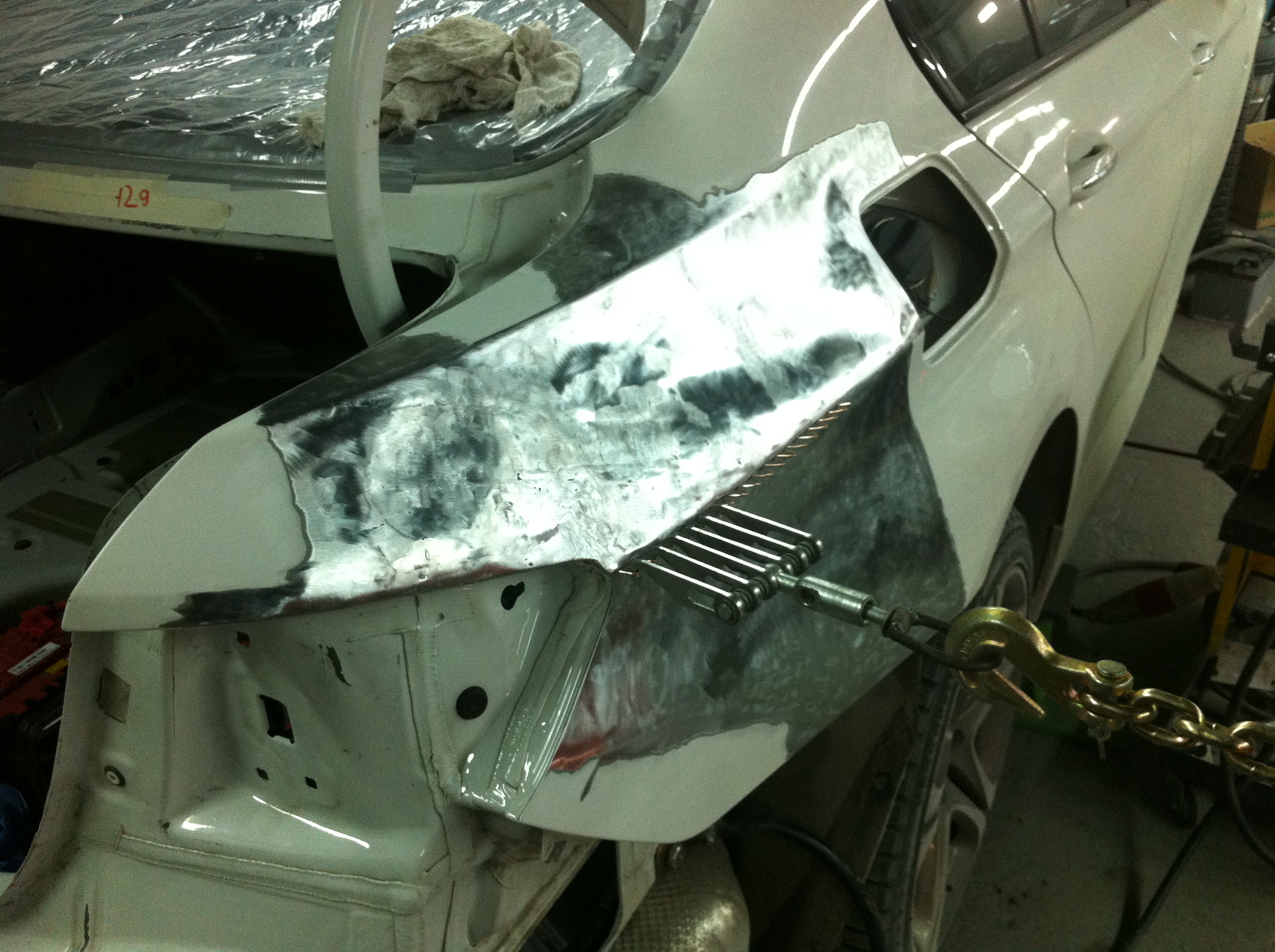

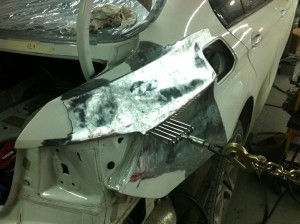

Правка детали кузова
Правка детали кузова

Правят кузов также с помощью угольника. Последний фиксируется на стенде или на полу гаража, опять же, ровно напротив поврежденной зоны кузова.
