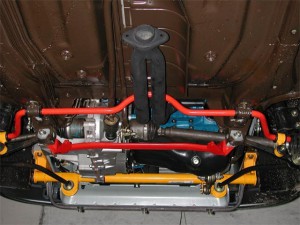

Усиление кузова Ваз 2109
Усиление кузова Ваз 2109

Усиление кузова Ваз 2109 вызвано необходимостью, а не просто желанием провести тюнинг. Несмотря на то, что кузов «девятки» является хэтчбеком, что соответственно повышает его прочностные характеристики, модернизация ему нужна. Стандартный заводской кузов, вышедший из-под конвейера, надлежащей жесткости и прочности не имеет. По крайней мере, это касается эксплуатации подержанной «девятки» в современных условиях, когда нет хороших дорог, а непростая экологическая ситуация только усугубляет состояние металлического каркаса.

Из статьи вы узнаете, как усилить кузов Ваз 2109 своими руками, используя современные методы тюнинга, пользуясь профессиональным оборудованием и инструментом.

Особенности кузова Ваз 2109

«Девятка» — это переднеприводный легковой автомобиль с кузовом типа хэтчбек. Оснащена автомашина 5-ю дверями. Имеет несколько модификаций, выпущенных в разное время и с разной целью – 21091, 21093, 21099.

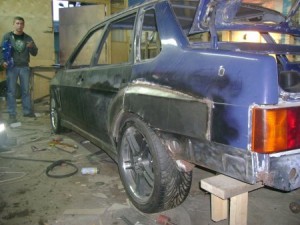

Кузов Ваз 2109
Кузов Ваз 2109

Кузов «девятки» изготовлен в несущей конструкции, является 1-объемным. Внутри машины спокойно помещается 5 человек, хотя седановской комфортабельности в хэтчбеке нет. Именно с целью повысить удобство и вместительность салона была придумана одна из модификаций «девятки» — Ваз 21099.

Кузов «девятки» отличается клиновидной формой, что уже говорит в плюс. Дело в том, что такая форма позволяет существенно улучшить АЭД* характеристики, уменьшить сопротивление встречных потоков воздуха при движении транспортного средства.

АЭД* — аэродинамические

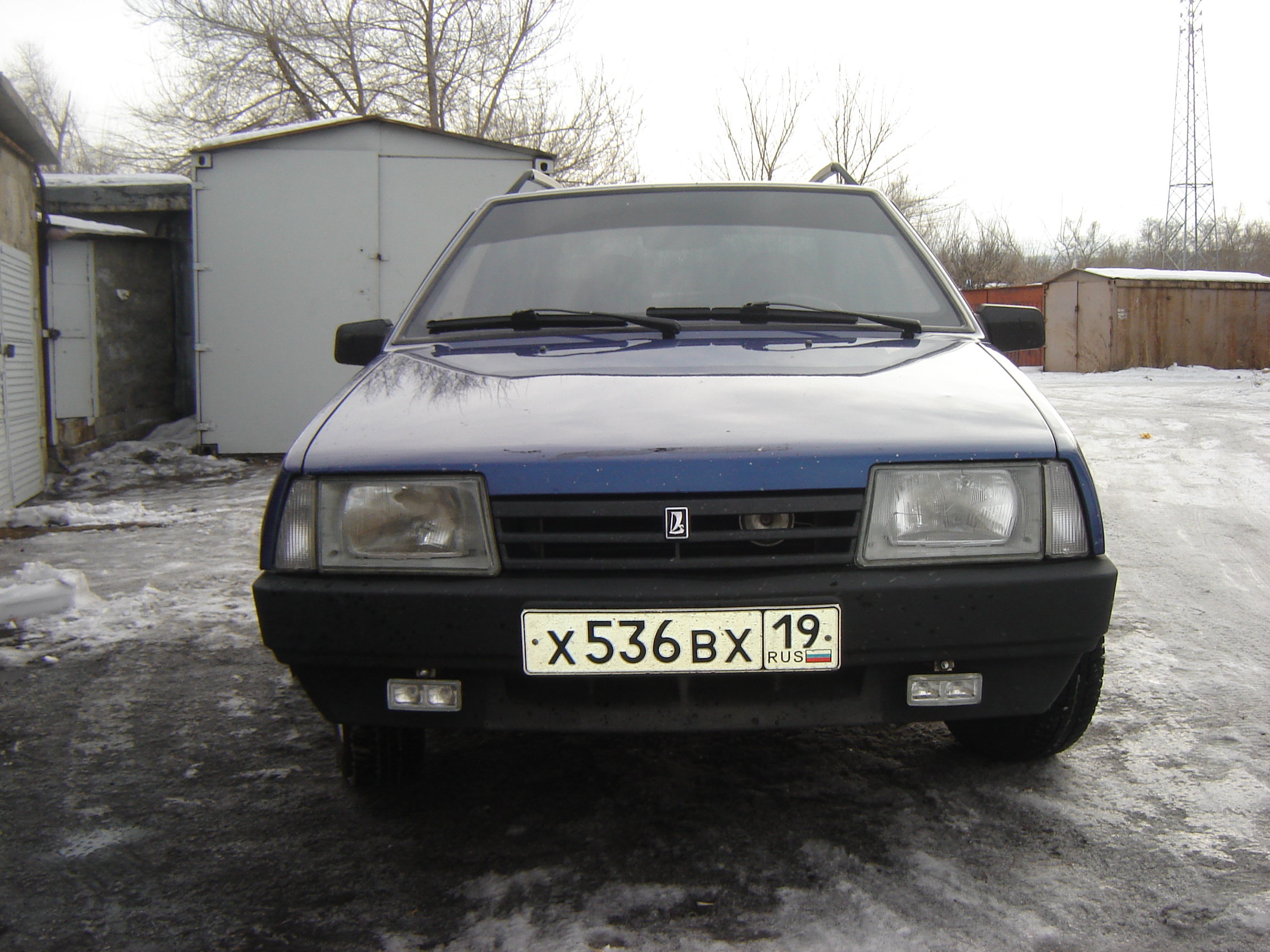

Сглаженные поверхности передней части кузова ваз 2109
Сглаженные поверхности передней части кузова ваз 2109

Немалую пользу в снижении воздействия потоков воздуха приносят сглаженные наружные поверхности капота, больший наклон лобового и заднего стекла, а также необычайно плавное соединение переднего бампера с остовом кузова.

Такая компоновка кузова вкупе с более экономичным силовым агрегатом и новыми формами шин позволили значительно уменьшить расход топлива.

Кроме того, с этим показателем тесно связано и уменьшение массы кузова, что удалось осуществить за счет внедрения легких пластмасс и новых композитных материалов. Пластмассовые детали кузова и салона «девятки», а их в автомобиле немало, весят около 80 кг.

Примечание. Уменьшение массы автомобиля Ваз 2109 связано также и с использованием легких алюминиевых материалов.

Для проведения тюнинга на «девятке», полезно будет знать, сколько весит кузов Ваз 2109. Это даст возможность усилить каркас, добавляя столько лишнего веса, сколько нужно. По данным таблицы ниже мы видим, что вес кузова Ваз 2109 в голом состоянии составляет 450 кг. Такую массу конструкторы называют полезной.

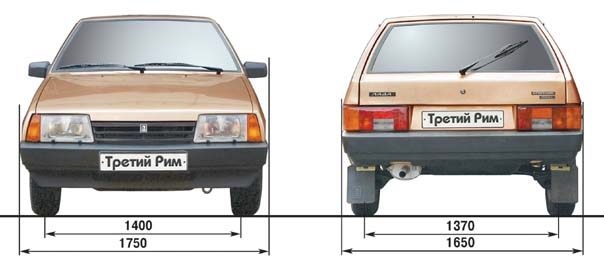

Вес и другие показатели кузова ваз 2109
Вес и другие показатели кузова ваз 2109

Несмотря на малый вес, автолюбителю дается возможность легко перевозить в багажнике от 50 до 275 кг различного груза, в зависимости от количества пассажиров внутри салона.

Благодаря переднему приводу и особому устройству кузова «девятка» отличается завидной устойчивостью против бокового заноса. Хорошая управляемость обеспечивается, опять же, за счет передних ведущих колес и совпадения направления силы тяги с направлением движения колес.

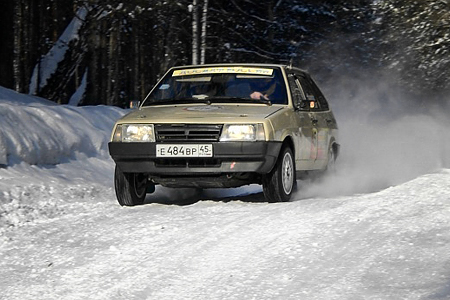

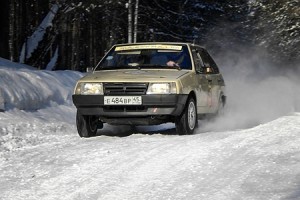

Ваз 2109 на зимней дороге
Ваз 2109 на зимней дороге

Особенно хороша управляемость «девятки» в сравнении с другими отечественными машинами, на обледенелых дорогах, скользких трассах и так далее.

К тому же, переднеприводное устройство автомашины позволяет полнее использовать длину кузова по сравнении с заднеприводными моделями. Это дает также возможность уменьшать массу автомобиля, делать удобнее салон и посадку водителя.

Из-за отсутствия в «девятке» промежуточных звеньев трансмиссии можно увеличить полезный объем автомашины без увеличения габаритов кузова. В «девятке» туннель пола короткий, здесь размещаются только части тормозной и выхлопной системы.

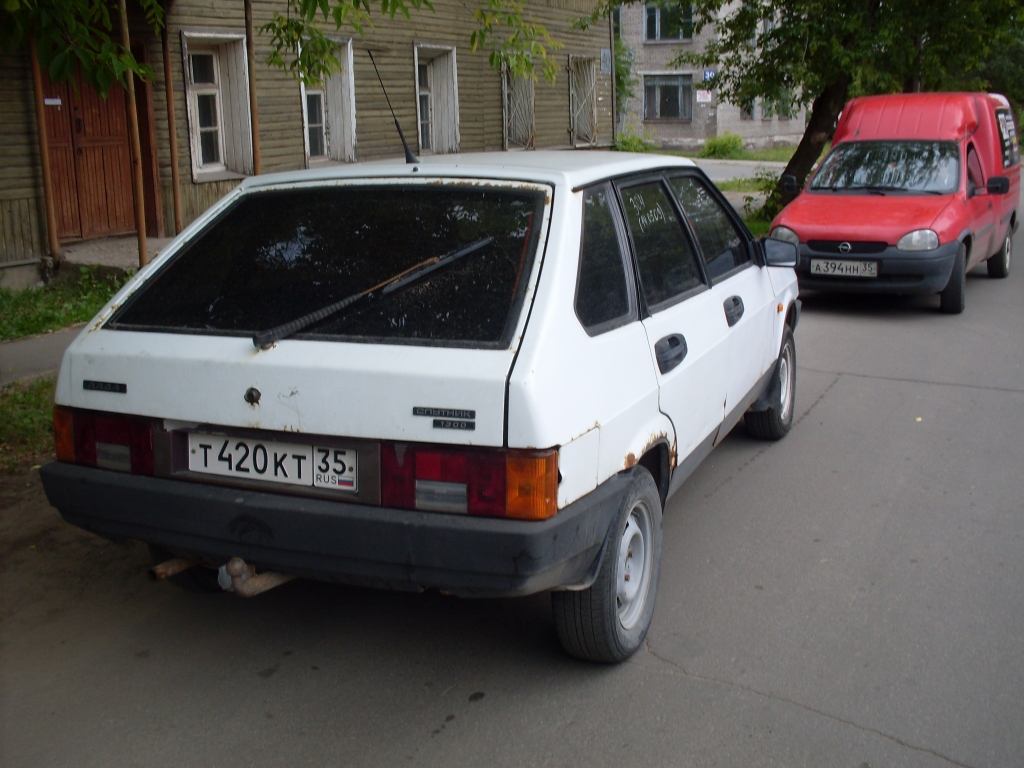

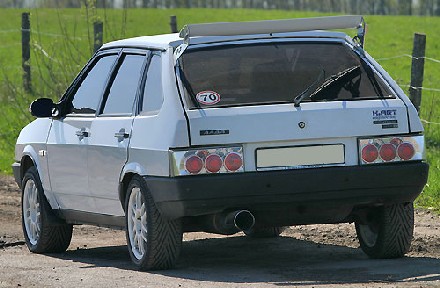

Ваз 2109 хэтчбек
Ваз 2109 хэтчбек

Задняя часть «девятки» тоже очень компактна. Бак для топлива на 20 л размещен под задним сиденьем, а запаска нашла место в нише пола багажного отсека. Это помогло увеличить свободное пространство багажника.

Подробнее про устройство кузова Ваз 2109 можно узнать из таблицы ниже.

Особенности и устройство кузова Ваз 2109

Тип кузова 5-дверный хэтчбек
Особенность Цельнометаллический, несущий, однообъемный
Длина/ширина/высота, мм 4006/1650/1402
Колесная база, мм 2460
Колея спереди/сзади, мм 1400/1370
Дорожный просвет, мм 170
Допустимая масса, кг 1340
Снаряженная масса, кг 915
Масса кузова (полезная масса), кг 450
Масса перевозимого груза при трех пассажирах в салоне, кг 50
Масса перевозимого груза при одном пассажире, кг 275
Максимальная скорость, км/ч 148
Время разгона автомобиля с водителем и одним пассажиром до 100 км/ч, с 16
Передняя подвеска «Макферсон», независимая с амортизационными телескопическими стойками с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости
Задняя подвеска Торсионно-рычажная, с винтовыми цилиндрическими пружинами, амортизаторами двустороннего действия

Усиление и модернизация

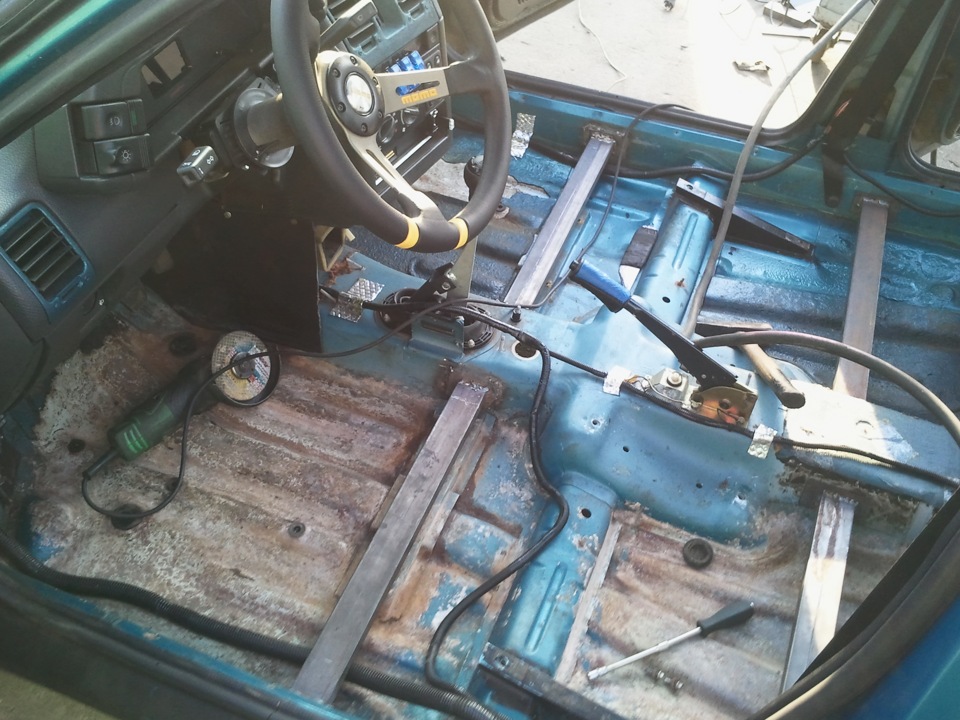

Ваз 2109 усиление кузова
Ваз 2109 усиление кузова

Усиление или тюнинг кузова Ваз 2109 согласно инструкции должен проводиться лишь в том случае, если владелец хорошо разбирается в конструктивных особенностях автомобиля, имеет соответствующее понимание устройства, знает технические данные по массе и другим параметрам. В противном случае лучше доверить работы по модернизации профессионалам на СТО. Правда, цена их услуг в этих вопросах слишком завышена, но вы останетесь довольны результатом.

Итак, тюнинг автомобиля Ваз 2109 – это прежде всего модернизация его кузова. С этого начинают процесс всегда, а уже после доводят силовой агрегат и другие узлы машины до желаемого состояния.

Необходимость проведения усиления на «девятке» и показатель КЖ

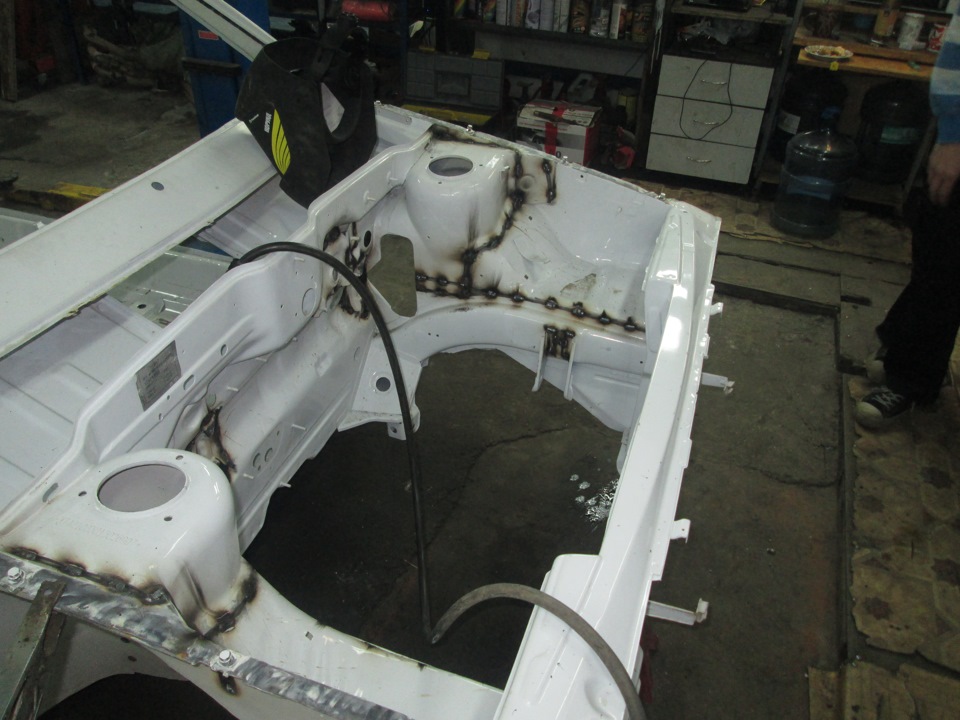

Тюнинг ваз 2109 кузова
Тюнинг ваз 2109 кузова

Интересно, что многие владельцы «девятки» устанавливают современные усилительные комплектующие больше ради красоты. Это никак не может говорить в плюс усиления, так как в большинстве своем такие элементы способны дать лишь декоративную пользу.

Напротив, если целью тюнинга станет в первую очередь усиление кузова, ТК*, распорки, штанги и косынки можно подобрать соответствующие. Они уже существенно усилят каркас, повысят его способность противостоять внешнему воздействию.

ТК* — трубчатый каркас безопасности

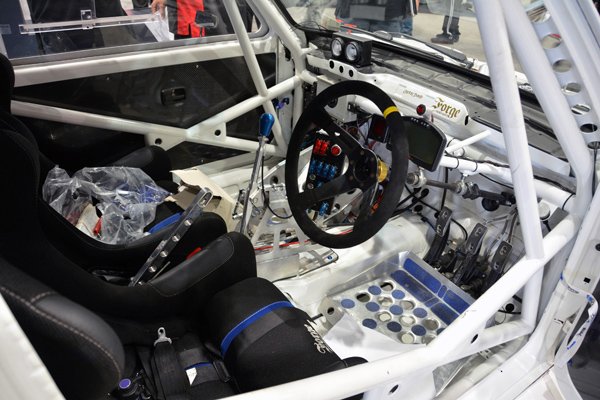

Трубчатый каркас безопасности
Трубчатый каркас безопасности

Усиление, как и говорилось в начале статьи, процедура обязательная. Установив в конструкцию кузова продольные и поперечные усилительные элементы, можно добиться существенного повышения жесткости каркаса кузова, а это уже очень хорошо. Сохранится целостность первоначальной конструкции, полученной на заводе и одновременно, повысятся соответствующие параметры крутильной жесткости . При этом вес машины практически не увеличится.

Каким бы ни был кузов жестким, он будет иметь слабые, уязвимые зоны. Даже, если под воздействием внешних сил эти места получат всего лишь повреждения микроскопического характера, со временем это неминуемо перерастет в большую проблему.

Убедиться в слабости кузова «девятки» можно на простом примере:

  • Поднимаем автомобиль на домкрат (можно с одной или двух сторон сразу);
  • В 80-90% случаев двери машины заклинивают в проемах, что говорит о деформации кузова.

Жесткость на скручивание или КЖ – один из важнейших показателей состояния кузова. Хэтчбеки в этом плане гораздо крепче седанов. Так, усиление кузова на Ваз 21099 (тип кузова седан) должно проводиться гораздо обширнее, чтобы появилась возможность увеличения КЖ.

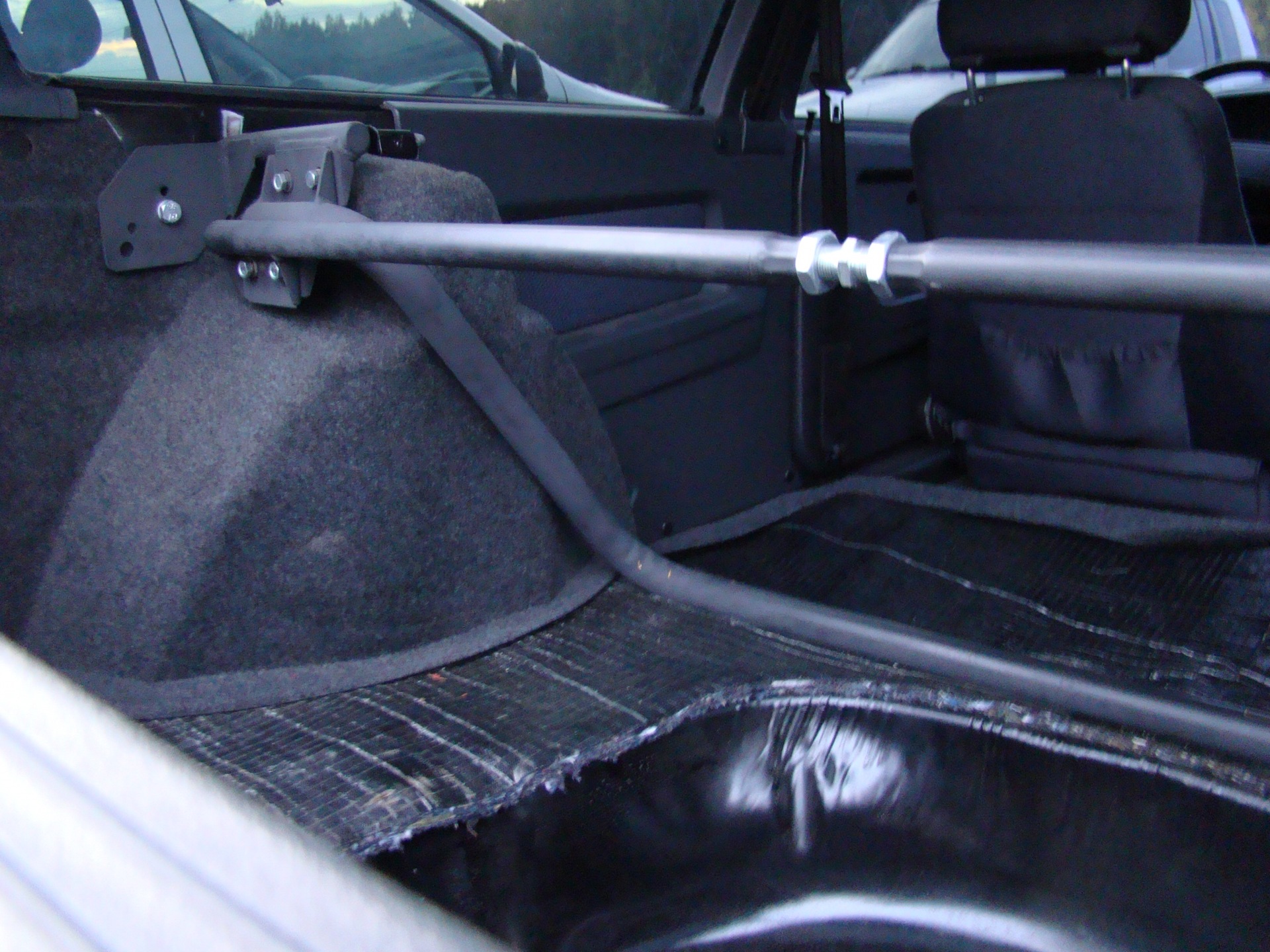

Распорка сзади
Распорка сзади

Но, опять же, кузов Ваз 2109 имеет низкий показатель КЖ, если сравнивать его с некоторыми хэтчбеками иностранного производства. Это означает, что повороты автомобиль проходит хуже, с некоторой задержкой, так как мешают конструктивные особенности.

Кроме того:

  • При маневрах и экстремальной езде вносит рассогласованность в работу подвесок металл в зонах крепления рычагов;
  • Из-за периодического скручивания, возникающего при активной езде, кузов «девятки» вскоре стареет или как принято говорить инженерами, «устает». Это неминуемо сказывается на разрушении сварочных швов и появлению интенсивной коррозии.

Примечание. Как и говорилось выше, лучше в показателях КЖ проявили себя хэтчбеки, особенно 3-дверные. Хуже – седаны, универсалы и минивэны.

Современные комплектующие для усиления кузова

Благодаря технологическому прорыву последних лет, конструкторам удается придумывать различные варианты усилительных элементов.

Ваз 2109 тюнинг кузова
Ваз 2109 тюнинг кузова

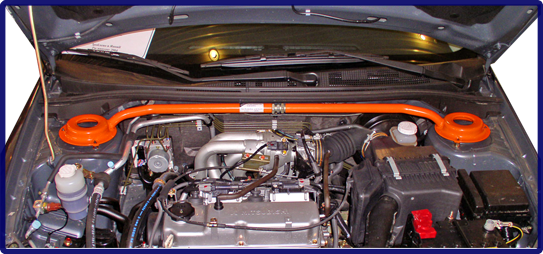

Чаще всего в современном кузовном тюнинге применяется распорка на переднюю подвеску. Ставят ее на кузовные «стаканы». Эффект дает о себе знать сразу же, как только автомобиль набирает скорость или водитель маневрирует каким-либо другим способом.

В мир тюнинга распорка, как и большинство тюнинг комплектующих, пришла из большого спорта. Кузов спортивного автомобиля усиливался таким элементом в обязательном порядке, так как увеличивалась жесткость, что положительно сказывалось на управляемости.

Если иметь в виду пользу распорок в техническом плане, то они становятся эффективным методом лечения врожденной вялости автомашины вазовской модели. Практически всем моделям АвтоВаз распорка дает только положительный эффект.

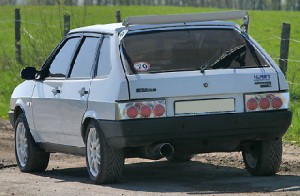

Спортивный тюнинг Ваз 2109
Спортивный тюнинг Ваз 2109

Что касается практического эффекта, то он проявляется в большей степени при экстремальных способах езды. При обычной, спокойной езде водитель не почувствует никакого вмешательства распорки в конструкцию автомобиля.

Вот какие плюсы способна дать передняя растяжка переднеприводным моделям Ваз 2109 и Ваз 21099:

  1. Ускоренные реакции рулевого колеса;
  2. Собранность кузова (ощущается водителем при длительной езде – если нет распорки, машина после нескольких сот километров становится «ватная»);
  3. Ездовые характеристики становятся «острее», люфт в руле проявляется отчетливее и движение более похоже на спортивное (руль хоть и быстрее реагирует, но делает это как-то непредсказуемо, с ускоренным поворотом);
  4. Несмотря на вышеприведенное свойство, управлять «девяткой» с установленной распоркой гораздо легче, так как исчезает чувство напряженности, увеличивается показатель максимальной скорости прохождения на переставке.

Одним словом, распорка как таковая, принесет больше пользы владельцу, если он уважает активную, так сказать, спортивную манеру езды. Любителям спокойного, однотипного движения, когда скорость машины редко превышает 60 км/ч, распорку лучше не ставить, хотя и явных минусов наблюдаться при этом тоже не будет.

Существует еще много способов кузовного тюнинга на Ваз 2109. Все мы приводить не будем. На эту тему есть много интересных публикаций на нашем сайте, в которых процесс проведения тюнинга описан более подробно.

Интересное видео о том, как самому изготовить усилительные комплектующие для кузова

Как вытянуть части кузова «девятки» своими руками

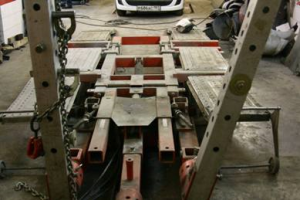

Фото как вытянуть кузов на ваз 2109
Фото как вытянуть кузов на ваз 2109

В заключении статьи хотелось бы остановиться на таком моменте, как деформация кузова. Если «девятка» имеет какой-либо деформированный участок кузова, то ни о каком проведении тюнинга и речи быть не может, пока не будет проведено восстановление.

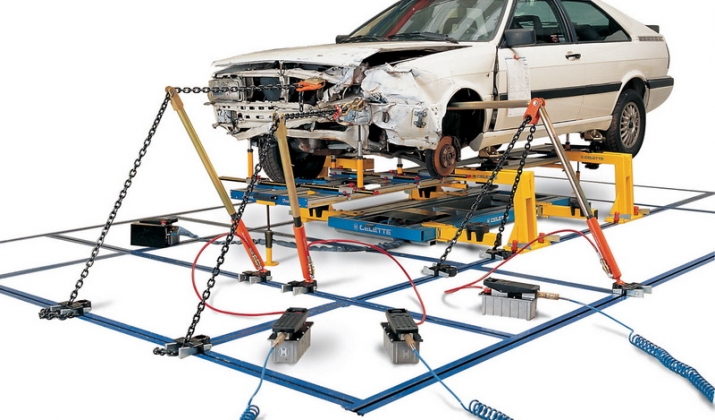

Как правило, полное восстановление кузова и устранение деформаций проводится на специальном станке. Называется он стапель. Это профессиональное оборудование, на котором осуществить процедуры способен только опытный и знающий спец.

Что касается восстановления кузова в домашних условиях, то надо иметь в виду, что возможна такая операция только для незначительных составляющих. Так, массивные кузовные элементы, такие как лонжерон или балка, без стапеля вытянуть не удастся. Но с помятым порогом или крылом можно успешно справиться и своими силами у себя в гараже.

Алгоритм проведения работы не отличается большой сложностью:

  • Машина ставится на ручник, под колеса подкладываются упоры;
  • Один из концов троса привязывается к монолитной опоре, например, к большому и прочному дереву;
  • Другой конец привязывается к детали кузова;
  • Наматыванием металлического стержня на трос, становится возможным постепенно натягивать трос.

Проводя эти работы, надо помнить, что аккуратность здесь крайне важна. Так, при сильных вмятинах лучше не спешить, а натягивать трос понемногу, оставляя металл под усилием некоторое время. Таким образом, металлу дается как бы «передышка», необходимая для выдержки дальнейшей растяжки.

Установка для выравнивания кузова
Установка для выравнивания кузова

Одновременно с растяжкой на тросе, рекомендуется с обратной стороны детали, где вмятина, обработать поверхность молотками рихтовочного типа. Бить нужно не по металлу, а по дощечке, заботливо подложенной в этом месте.

Совет. Вместо троса лучше использовать прочную цепь, так как нередко трос не выдерживает и рвется, что может нести в себе опасность для жизни.

Что мы узнали из статьи? Кузов «девятки», в принципе, отличается неплохими конструктивными особенностями, но для дальнейшей его безотказной эксплуатации рекомендуется его усиливать. Фото – материалы и видео обзор, представленный выше, помогут закрепить приведенный в статье материал.
