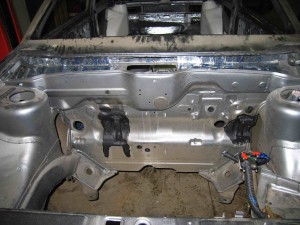

Кузова ваз 2108 усиление
Кузова ваз 2108 усиление

Усиление кузова Ваз 2108 вызвано тем фактом, что изначально каркас машины на заводе изготавливается слабый и недостаточно «выносливый». Стоит наехать на серьезную неровность в виде бордюра или камня, как обязательно ломается краб или срывает его держатели. Усиление кузова 2108 Ваз – это необходимость. В данной статье мы рассмотрим несколько вариантов модернизации кузова с целью придания ему жесткости.

Рама на «восьмерку»

Касательно усиления крабов на «восьмерке» может возникнуть проблема с лонжеронами. Дело в том, что если усилить кронштейны гайками, сваренными вместо «десяток», уже не хватит крепости лонжеронов.

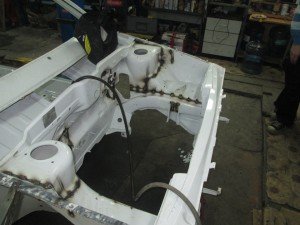

Ваз 2108 усиление кузова
Ваз 2108 усиление кузова

Покупка железных профилей может оказаться верным решением задачи. Они должны быть разного сечения в мм:

  • 70х40;
  • 50х50;
  • 60х30.

Длина профилей по шесть метров, толщина – 3 мм. Цель работы – усилить кузов методом установки рамных конструкций. И вот что придется сделать для этого:

  • Практически, в полном смысле этого слова, вырезаются лонжероны. Оставляются лишь внутренние части главных (они будут выполнять уже роль брызговиков);
  • Из плотной бумаги делается макет, подгоняется к месту установки;

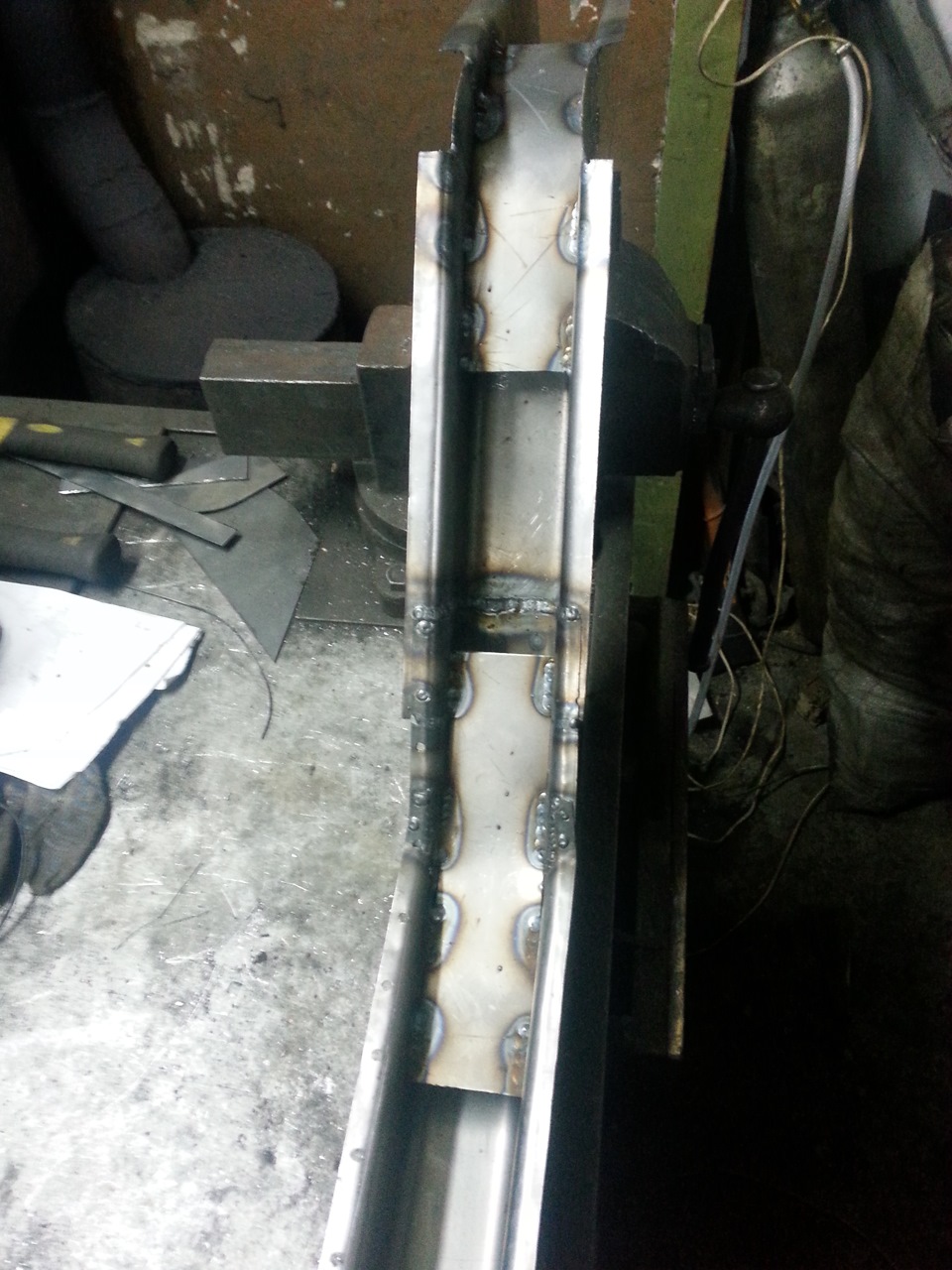

  • Профили 70х40 мм изгибаются по форме лонжеронов (используется макет), затем полученные изделия прикладываются и подгоняются;
Ваз тюнинг кузова 2108
Ваз тюнинг кузова 2108
  • В итоге должны выйти два вогнутых профиля, которые войдут в места лонжеронов. Они свариваются между собой либо прямо на месте, либо снаружи, а потом уже устанавливаются на автомобиль;
  • Теперь в пороги забиваются куски труб с сечением 60х30 мм. Их концы свариваются с установленными новыми выгнутыми лонжеронами;
  • Снизу к порогам привариваются трубы, длина которых должна доходить до задней балки;
  • К лонжеронам, в свою очередь, привариваются равнобедренные треугольники, изготовленные из тех же труб. Они будут выполнять роль крабов;
  • Заключительный этап операции подразумевает привязку стаканов передних подвесок и остальных элементов рамной конструкции к установленным на машину трубам. В обязательном порядке пускается швеллер по наружной стороне брызговика;
  • Наконец, все приваренное надо покрыть антикором, днище салона зачистить и обработать мастикой.

Усилитель кузова на заднюю часть

Ваз 2108 тюнинг кузова
Ваз 2108 тюнинг кузова

Усилить кузов «восьмерки» можно различными способами. Так, сделать его жестче можно путем подгонки трехмерного спортивного кувеляжа или установкой растяжки. Неплохая возможность – монтирование специального усилителя или распорки.

Примечание. Какой бы вариант усиления автовладельцем не был выбран, ему надо получить хотя бы начальные знания о пользе этого вида тюнинга. Благодаря модернизации подобного рода увеличивается степень жесткости металлического каркаса автомашины не менее, чем на треть, существенно повышается показатель ходовой части машины.

Преимущества

Главный плюс использования распорки заключается в том, что такой вариант поддерживается всегда необходимыми сертификатами, патентом. Он разрешен к установке АВТОВАЗ, что дает возможность сохранить гарантию и не «нарваться» на проблемы с законом.

Усилитель создан с использованием современных технологий. При его конструировании были использованы сложные формулы математического моделирования, что дало возможность устранить эффект «виляния» в процессе движения ТС. Благодаря такому усилению повышается координированность, показатель равновесия авто и другие важные характеристики.

При движении на плохих дорогах усилитель не допускает снижения устойчивости машины, даже если «восьмерка» будет колесить на большой скорости. В процессе прохождения неровностей заметна отменная выверка движения.

Полезно будет знать, что на «самаровских» моделях при проектировании уделяется большое внимание показателям жесткости металлического каркаса. Особенно сильно нуждается в контроле степень крутильной жесткости, и в плане безопасности она намного актуальнее. А дополнительный усилитель, поставленный своими руками, как раз дает возможность повысить крутильную жесткость.

Кроме того, благодаря данной модернизации улучшаются следующие показатели:

  • Двери Ваз 2108 более не будут подклинивать после процедуры поддомкрачивания или других вариантов жесткой эксплуатации автомобиля;
  • Уменьшатся значительно скрипы и шумы от пластика торпедо и багажника;
  • Возрастет показатель надежности автокузова, что объясняется снижением общей степени конструктивных усилий;
  • Улучшится комфорт управления автомашиной. Достигается это за счет разнесения собственных частот ДВС, подвески и элементов кузова.

Улучшаются показатели автокара и при езде по прямой:

  • Повышается степень равновесия, преимущественно на больших скоростях;
  • Намного лучше автомашина ведет себя при прохождении ямок, выпуклостей дороги и бугров.

В случае движения на виражах:

  • Лучше становится реакция автокара на маневр. Это дает водителю своеобразную гарантию, что позволяет двигаться быстрее;
  • Упрощается система вождения автокаром и при осуществлении резких, неожиданных маневров – заход в крутой вираж и так далее;
  • Поведение автомашины уже явно хорошо прогнозируется, а это дает возможность пилоту подыскивать лучшие варианты езды;
  • На высоте остается плавность хода машины.

Осуществление монтажа

Инсталлировать элемент резонно на задок «восьмерки». Именно он является слабым звеном машины. Только вот устанавливая его, надо помнить, что все должно быть проведено сбалансировано. Сегодня в продаже можно встретить 3 варианта усилителей.

  1. От «Техномастер». Предназначен специально для «восьмерки», Ваз 2111 и 2112. Цена – 2,7 тыс. рублей.
  2. Усилитель от «Автопродукт». Стоит примерно около 2 тыс. рублей.
  3. «Автопродукт» также предлагает другой элемент, под названием растяжка. Ставится на задние стойки.

Усилитель от «Техномастер» — рамник, прозванный «телевизором». Его верхняя штанга для соединения снимается, что позволяет с удобством использовать багажное отделение, не демонтируя полностью усилитель.

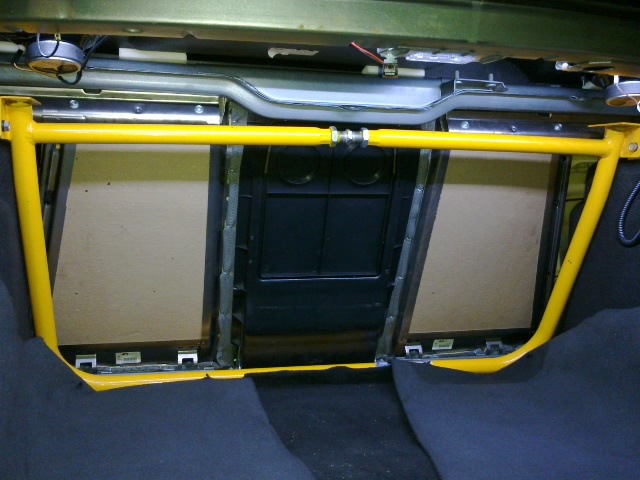

Усилитель от Техномастер
Усилитель от Техномастер

Что касается усилителя от «Автопродукт», то он способен минимизировать сдвиг крепежных элементов подвески и участков крепления балки к кузову сзади на 20 процентов. К тому же, увеличивается общая крутильная жесткость кузова, снижается излишнее напряжение в компонентах кузова.

Минусом данного усилителя считается то, что фиксировать его нужно только за силовые элементы каркаса, а никак не за промежуточные.

Зато, несмотря на более сложную установку, такой усилитель обладает большими преимуществами:

  • Состоит он из штанг, соединяемых между собой жестко и надежно. Это в полной мере исключает любое перемещение деталей между собой;
  • Распорка легко демонтируется, если нужно бывает загрузить багажник крупными, габаритными вещами.

Оба усилителя рекомендованы производителем.

Установка на Ваз 2108 усилителя должна проводится строго по правилам. В частности, нельзя ставить на машину распорку, если задействован лишь задний стабилизатор, а передний нет.

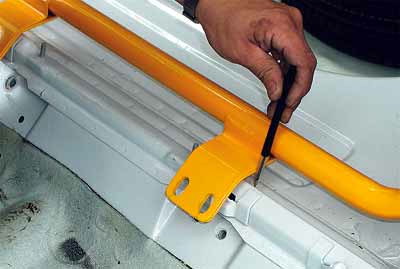

Установка усилителя от «Техномастер» никаких сложностей не доставит. Что касается монтажа распорки от «Автопродукт», то здесь есть нюансы следующего порядка:

  • Придется сделать большими дыры в кронштейнах распорки в том месте, где нижняя штанга фиксируется к кузову. Сделать это можно напильником;
  • После установки нижней штанги, остальные детали усилителя собираются на нее. Крестообразно ставятся две диагональные штанги, затем устанавливается верхняя.

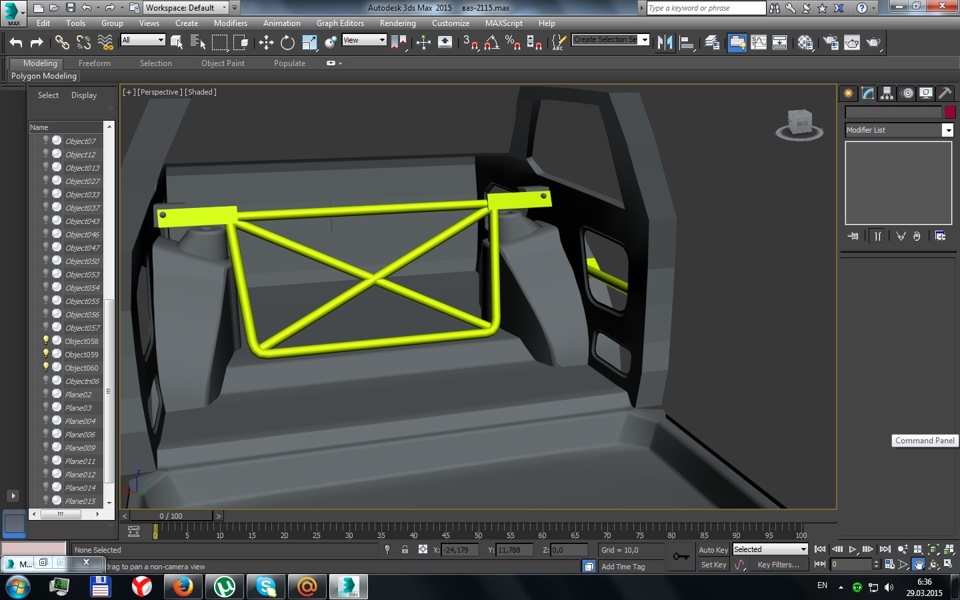

Вот как это будет выглядеть графически:

Графика усиления
Графика усиления

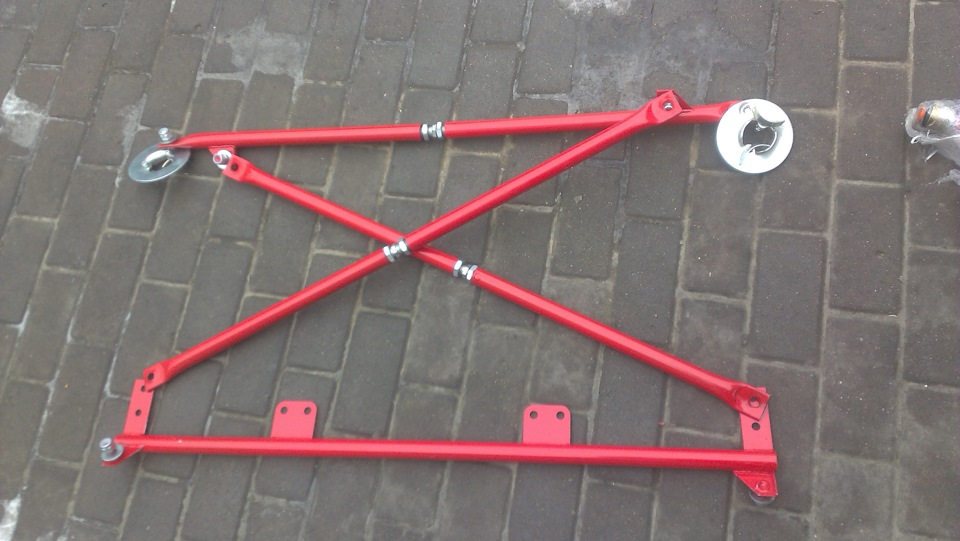

А вот, как собирается распорка на практике:

Тюнинг кузова ваз 2108
Тюнинг кузова ваз 2108

Самостоятельный вариант

Есть смысл изготовить подобный усилитель и своими руками. Дело в том, что цена распорок устраивает не всех автовладельцев. Да и зачем лишние траты, если процесс не слишком сложный и времени много не займет. Надо только найти подходящие трубы: диаметр должен быть в пределах 25-27 мм, длина – 960 мм.

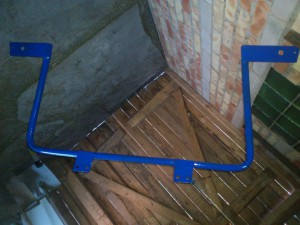

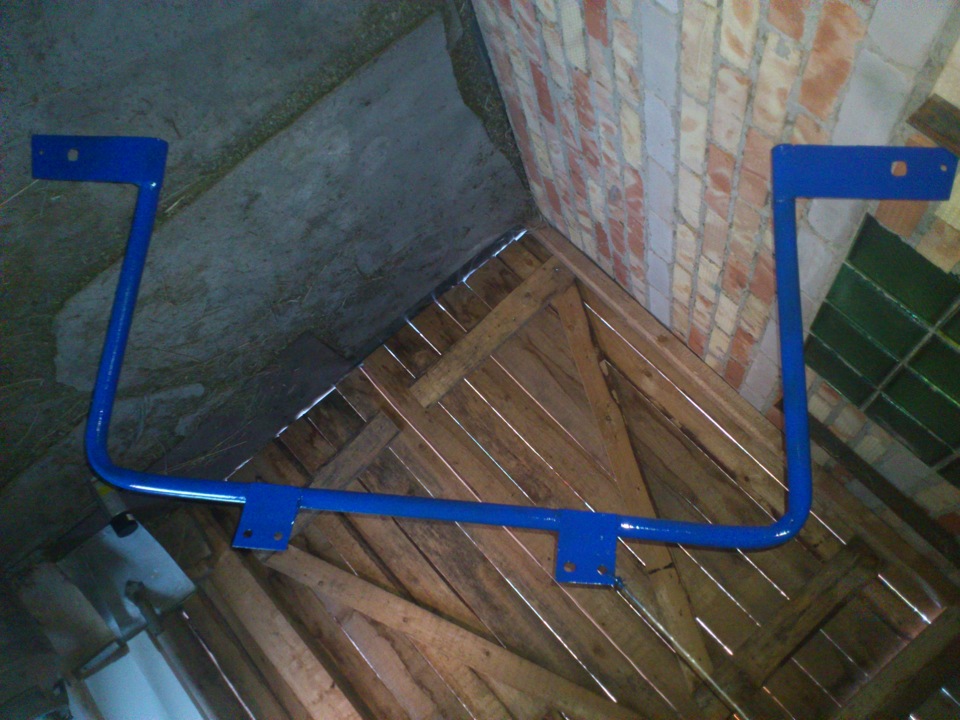

Самодельная распорка
Самодельная распорка

Рекомендуется найти также лист железа толщиной 1,5-2 мм.

Теперь, что касается оборудования и инструментов:

  • Болгарка изначально «забронирована» для этих работ. Надо будет резать, шлифовать, а ничего лучше этого инструмента в подобных ситуациях еще не придумали;
  • Сварочный аппарат, не обязательно самый мощный. Подойдет любой, лишь бы было удобно с ним работать;
  • Хорошая дрель с высоким количеством оборотов (работаем все-таки с железом);
  • Напильник круглого типа;
  • Профиль квадратного типа на 30 см в длину.

Начали:

  • Режем трубу по размеру. Заранее отмечаем места, которые надо будет изогнуть.

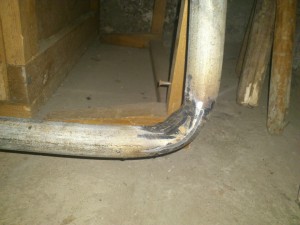

Совет. Правильно изогнуть трубу в домашних условиях редко получается. Не исключено появление вмятины. Если это произошло, ничего страшного – усилить слабое место трубы можно сваркой и болгаркой. Первой проварить, второй – выровнять.

Делаем усилитель своими руками
Делаем усилитель своими руками

Идем дальше:

  • Из листа делаем крепления для верха и низа. Режем на части, дрелью проделываем отверстия;
  • Свариваем трубу к кузову.

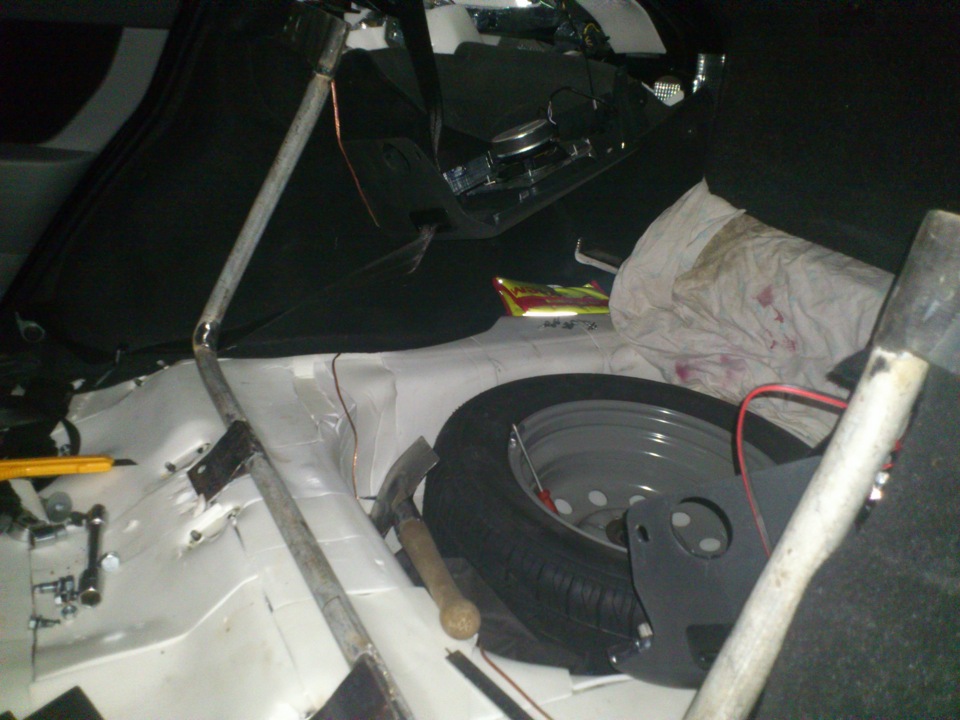

Приварка к кузову
Приварка к кузову

Совет. Чтобы усилить крепление трубы с кузовом, рекомендуется использовать профили. Они вырезаются по размеру, ставятся сверху на трубу и завариваются с кузовом продольно.

  • Верхняя штанга должна получиться съемной. Для этого надо будет сделать ее по технологии «труба в трубе». Поможет резьбовое соединение, как на фото ниже.

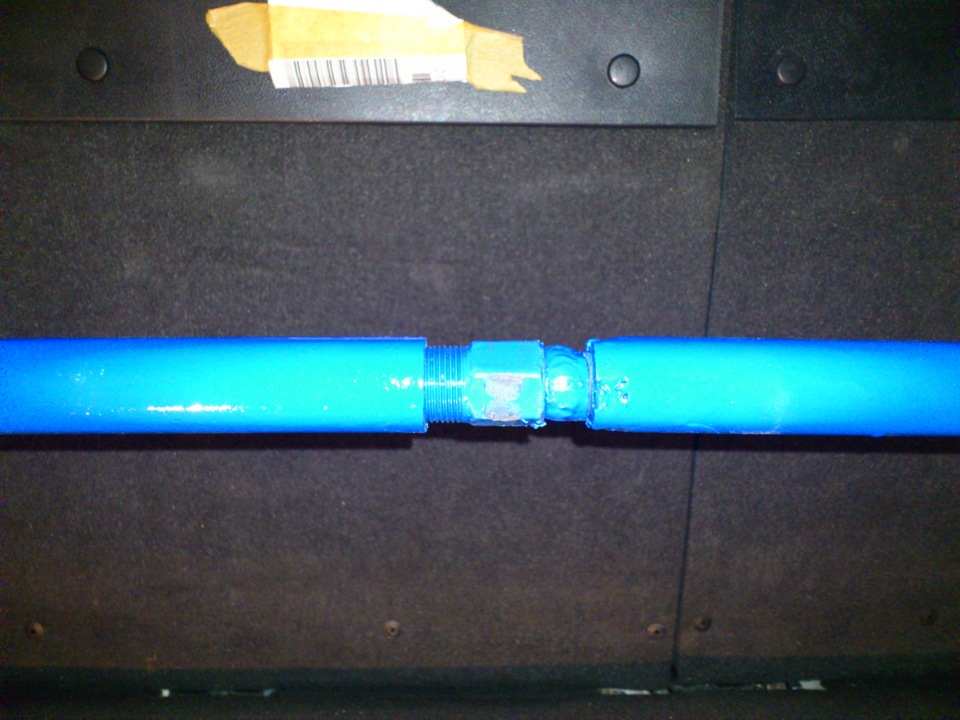

Резьбовое соединение верхней штанги
Резьбовое соединение верхней штанги

Экономия 2-2,5 тыс. рублей налицо. И эффект от самодельного усилителя такой же, как от заводского. Рекомендуется изделие хорошенько отшлифовать и покрасить в приятный цвет, соответствующий общему дизайну.

Ставить распорку или нет – личное дело каждого. Главное при этом следить за сбалансированностью кузова. Что касается положительного эффекта, то он проявится сразу же: существенные изменения в управлении, исчезновение скрипов и так далее.

Передняя распорка

Поможет в некотором роде скорректировать балансировку установка передней распорки. Представляет она собой кусок трубы, легко устанавливаемый своими руками.

Опять же, вначале надо будет выбрать вариант распорки. Сегодня на рынке царит изобилие, передние распорки представлены в широком ассортименте от различных производителей.

Примечание. «Техномастер» и в данном случае предлагает собственную продукцию. Распорка передняя «Техномастер» отличается не только приемлемой стоимостью, но и хорошим качеством.

Владельцам подержанных «восьмерок» рекомендуется выбирать регулируемую распорку. Дело в том, что со временем на старом автомобиле чашки стоек сближаются. Если распорка будет нерегулируемой, сложно станет ее устанавливать (надо будет поднимать машину, использовать монтажку и т.д).

Вот как происходит процесс установки передней распорки.

  • С каждой опоры выворачивается гайка (используем ключ на 13);
  • Между опорными пластинами регулируется расстояние (если будет ставиться регулируемая распорка);
  • Ставится распорка, и гайки заворачиваются на место.

Как известно, передняя распорка для автомобилей придумана спортсменами. Еще на кроссовых «восьмерках» ее широко использовали для усиления кузова при движении по бездорожью. Нашли применение эти усилители и в кольцевых гонках. Здесь они давали шанс повысить чувствительность рулевой. Одним словом, начало использования распорок было связано с началом эксплуатации машины в экстремальных условиях, когда налицо запредельные нагрузки на кузов.

У «восьмерки» кузов достаточно жесткий и в обычных условиях эксплуатации его усиливать нет особого резона. Но сегодня мало кто ездит по хорошим, идеальным дорогам. Усиление в данном случае не только поможет повысить комфорт управления, но и значительно продлит жизнь кузову машины.
