Усиление кузова Ваз 2101: тюнинг своими руками

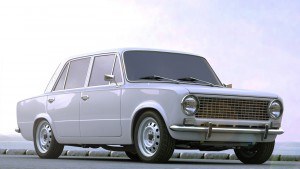

Ваз 2101Раз уж вы читаете эту статью, то значит, вы всё-таки решились сделать на своём ваз 2101 усиление кузова. Не важно, что побудило вас к этому ответственному и трудоёмкому процессу: деформации от удара, тюнинг автомобиля или просто «зачесались» руки, одно можно сказать наверняка – цена ремонта вас приятно удивит, если весь ремонт вы будете делать своими руками.

Устройство кузова ваз 2101

Прежде чем мы начнём тюнинг кузова ваз 2101, считаю необходимым детально подойти к рассмотрению этой наиболее важной части нашего транспортного средства.

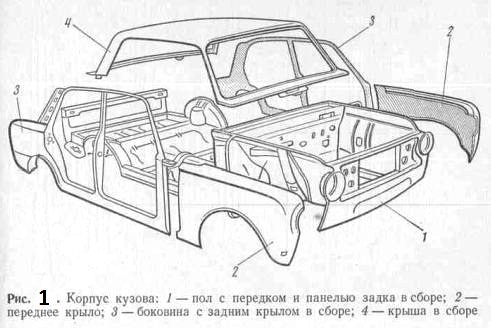

Итак, кузов ваз 2101 — это жёсткая, выполненная из стали пространственная ферма,которая состоит из последовательно собранных, неразборных элементов:Усиление кузова классика ваз

1Основание (днище) в сборе с передней частью и задней панелью
2«Оперение» передней части
3Левая и правая боковины в соре с задним «оперением»
4Крыша

Основание представляет собой корытообразную, цельноштампованную панель, по центру которой выполнен тоннель. Тоннель несёт в себе две функции:

  1. Защищает от повреждений размещённые в нём элементы(в нашем случае в нём размещён карданный вал);
  2. Повышает сопротивление днища скручиванию/деформациям, как и приваренные вдоль основания лонжероны*.

Лонжерон* — стальной штампованный брус имеющий коробчатое сечение.

Вид в профиль

В передней части объединяются в единое целое:

  • Передние лонжероны служащие силовыми элементами, несущими на себе переднюю подвеску с силовым агрегатом;
  • Передний щит;
  • Панель;
  • Крылья;
  • Брызговики.

Задняя часть также содержит в себе брызговики и панель багажного отделения.

Вид с боку

Левая и правая боковины состоят из соединённых между собой наружной и внутренней панелями:

  • Наружная панель представляет собой заднюю, переднюю и среднюю стойки, порог и заднее крыло;
  • Внутренняя панель включает в себя множество силовых элементов (усилители стоек и т. п.).

Вид сверху

Ну и наконец, усиленная поперечинами, цельноштампованная конструкция называется крышей автомобиля.

Элементы корпуса кузова изготавливаются штамповкой, из тонкой листовой стали.Небольшой вес, высокая прочность и долговечность подобной конструкции полностью соответствуют основным требованиям заложенной в него функциональности.

Далее к этому получившемуся неразъёмному сварному корпусу монтируются съёмные его элементы:

  • Крышка багажника;
  • Капот;
  • Двери;
  • Передняя облицовка;
  • Декоративные элементы и т. п. аксессуары.

Но не стоит лесть в сторонние «дебри», продолжим разговор про усиление кузова ваз классика.

Дефектовка

При небольшой жёсткости кузова, при резких манёврах, эффект «чувства руля» пропадает, рулевое управление становиться как бы «размазанным». Это следствие того, что кузов автомобиля скручивается, деформируется, подвеска из-за этого работает неправильно.

Продолжительные деформации являются причинной усталости металла, места сварочных швов постепенно разрушаются, подвергаются воздействию окружающей среды и, как правило, всё это ведёт к обширной коррозии.

Вопрос-ответ

На всё вышесказанное лично у меня возникает резонный вопрос: что именно помешало конструкторам-проектировщикам изначально добиться максимальных значений крутильной жёсткости* кузова ваз 2101?

Во-первых, это масса автомобиля. То есть, здесь принцип «золотой середины»: или мы уменьшаем вес автомобиля или увеличиваем его прочность. Конечно же, можно предложить использовать в качестве материала усилителя более современные материалы, например, такие как карбон и титан, но тут нас ждёт ещё один подводный камень – цена.

Во-вторых, безопасность. Есть такое понятие как активная и пассивная безопасность, так вот, не последнюю роль в пассивной безопасности играет моторный отсек автомобиля. Он должен быть как можно менее жёстким, чтобы своей деформацией успеть погасить основную силу удара.

Вот и  приходится конструкторам искать компромиссы и выводить идеальные балансы расчётов показателей крутильной жёсткости.

Крутильная жёсткость* — соотношение нютон-метров к градусам (Нм/град.). Чем больше силы приложим (ньютон — метр), тем больше получим угол (градус)на который деформируется кузов автомобиля. У ваз 2101 это значение составляет 7300Нм/град, а после того как мы проведём на ваз усиление кузова своими руками, этот показатель увеличиться примерно на 20-25%.

Тюнинг и усиление кузова ваз 2101

Существует большое количество сделать на ваз 2101 тюнинг кузова, в основе выбора лежит всего два фактора: дальнейшее предназначение автомобиля и толщина портмоне его владельца.

Углубляться во все тонкости технологического процесса мы не будем, так как, делая усиление кузова, ваз классика требует лишь наличие образного мышления и рук, растущих из одного места, обсудим лишь некоторые основные, так сказать базовые варианты.

Распорка передней подвески

Универсальная распорка передних стоек предназначена для сохранения начальных положений точек передней подвески во время динамического движения автомобиля.

Фотоваз 2101, сварка кузова своими руками
Фотоваз 2101, сварка кузова своими руками

Усиливает стойки брызговиков, которые со временем деформируются при «пробоях» передней подвески, тем самым предотвращает и останавливает уже начавшееся выдавливание лонжеронов, усиливает поперечную жёсткость кузова.

Установка распорки не требует проведения, каких либо дополнительных работ, она устанавливается в штатные отверстия горизонтальных верхних опор подвески. При этом вы дополнительнополучаете от 10 до 25% жёсткости передних стаканов.

Делая тюнинг кузова ваз 2101, с помощью распорок данного типа (в том числе и в задней части) у вашего автомобиля существенно снижается риск бокового заноса, что очень актуально при боковом скольжении.

У «серьёзных» же пацанов и распорки «побогаче» (смотри фото)

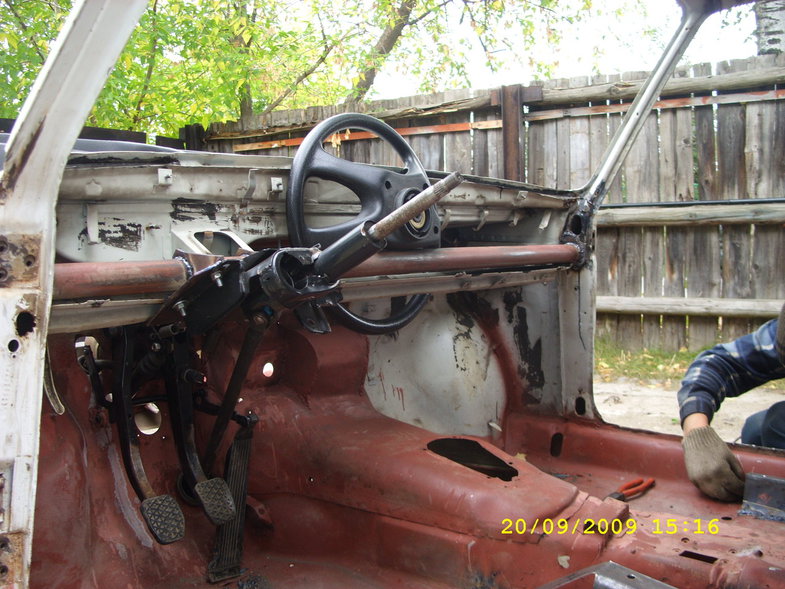

Усиление кузова классика ваз
Усиление кузова классика ваз

Растяжка задней подвески

Далее у нас пойдёт разговор об усовершенствовании работы задней подвески автомобиля, а именно о тяге Парнара.

Как вы помните, назначение данного элемента, это предотвращение перемещения заднего моста в поперечном кузову направлении, в тоже время при этом, никак не ограничивая его в вертикальном перемещении, представляет собой закреплённую одним концом на кузове, а другим на мосту поперечную тягу.

Фото тяги Парнара

Вот как раз от этих боковых усилий постепенно деформируется так называемый «домик» тяги Парнара, который мы и будем усиливать методом приварки заплатки из 3 миллиметрового листового железа.

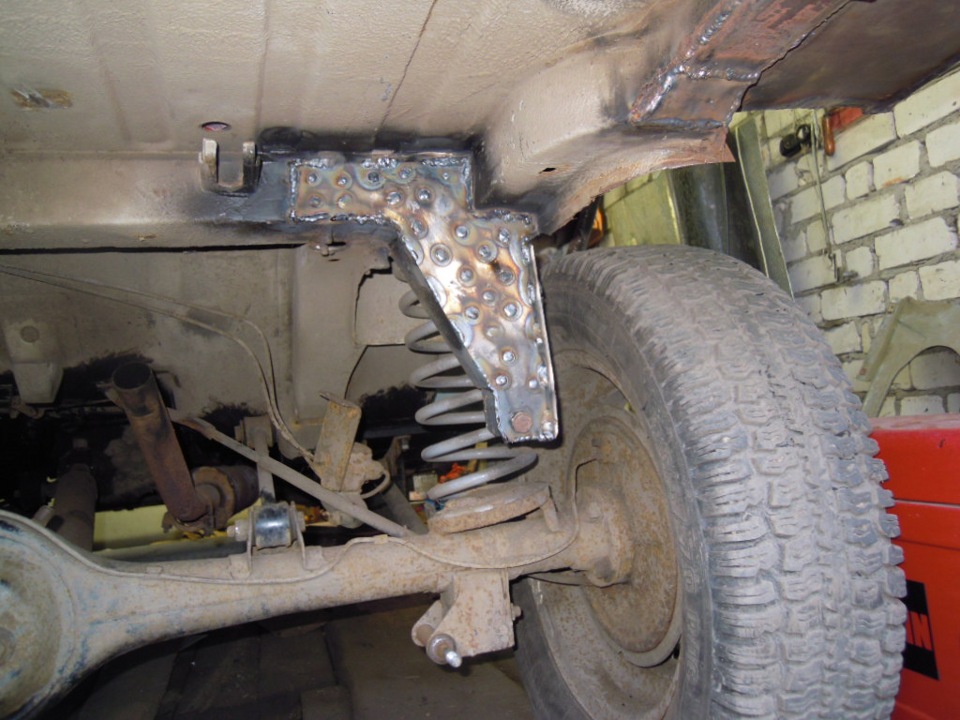

Ваз 2101 сварка кузова своими руками
Ваз 2101 сварка кузова своими руками

Так же проводя в реальности на ваз 2101 тюнинг кузова,альтернативой тяги Парнара можно считать механизм Уатта.

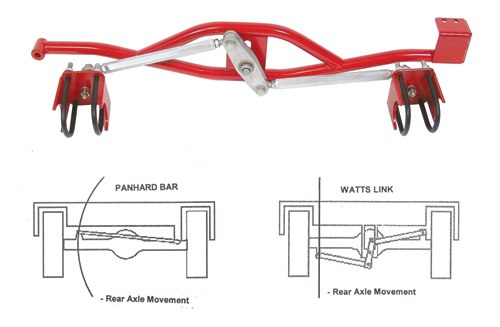

Усиление кузова классика ваз своими руками, механизм Уатта
Усиление кузова классика ваз своими руками, механизм Уатта

Как видно на фото, вне зависимости от хода подвески, у подвески с установленным механизмом Уатта не происходит, в отличие от тяги Парнара, «увода» в сторону моста задней подвески.

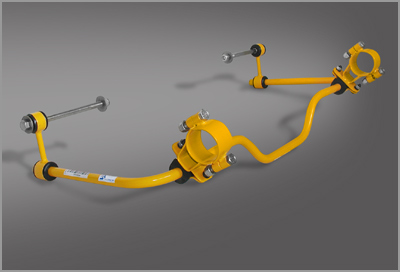

Так же мне хотелось бы предложить ещё один вариант тюнинга задней подвески ваз 2101, а именно установка стабилизатора поперечной устойчивости и А-образного рычага.

Ваз 2101 тюнинг кузова

Данный «апгрейд» позволит нам уменьшить крены автомобиля в поворотах и сделать боле жёсткой и предсказуемой заднюю подвеску.

При установке стабилизатора поперечной устойчивости, каких либо специальных навыков иметь не требуется, работа проводиться в два этапа:

  • Закрепляем конструкцию стабилизатора на заднем мосту;
  • Крепим стойки стабилизатора (так называемые «яйца») к продольным реактивным тягам.

Так же желательно поставить дополнительно ещё пару продольных тяг, для чего нам будет необходимо сделать дополнительные крепления на кузов и мост для каждой тяги.



Теперь пришёл черед заменить тягу Парнара на А-образный рычаг, который фиксирует задний мост по центру и не даёт ему смещаться как в продольном, так и в поперечном управлении.

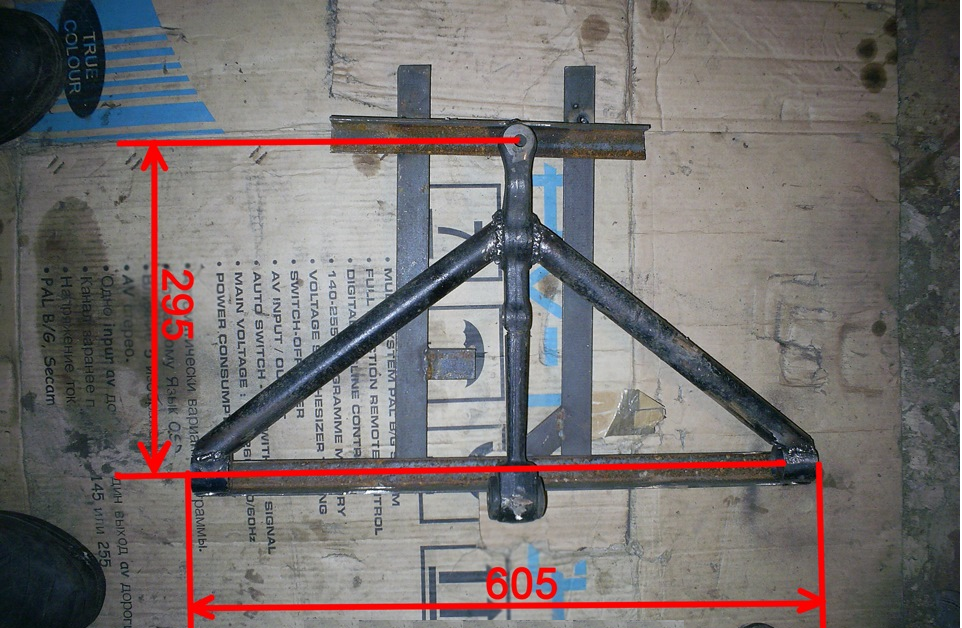

Данный элемент можно купить, хотя он довольно таки прост в изготовлении:

Ваз 2101 усиление кузова, цена

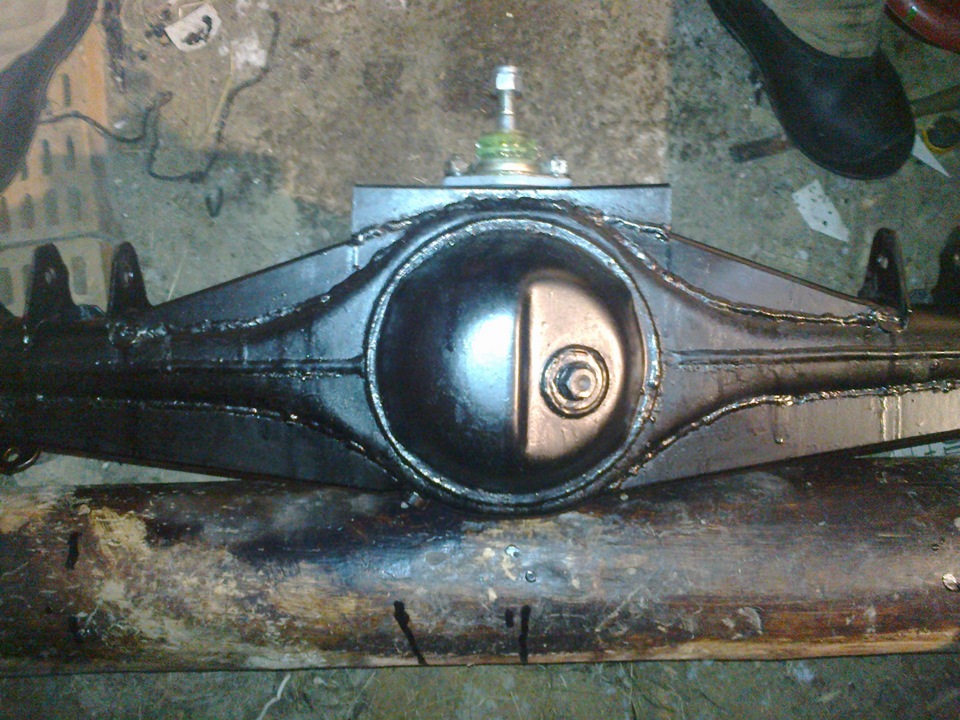

Остаётся лишь приварить на задний мост, ровно по центру площадку под шаровую:

Тюнинг задней подвески ваз 2101

После чего всю конструкцию можно устанавливать на автомобиль.

Накладки. Косынки

Как правило, жёсткие распорки и растяжки работают исключительно на сжатие, но мы их можем заставить работать и на кручение, для чего чашки, углы нагрузок усиливают специальными толстыми пластинами – косынкой или накладкой.

Данными элементами можно усилить колёсные арки…

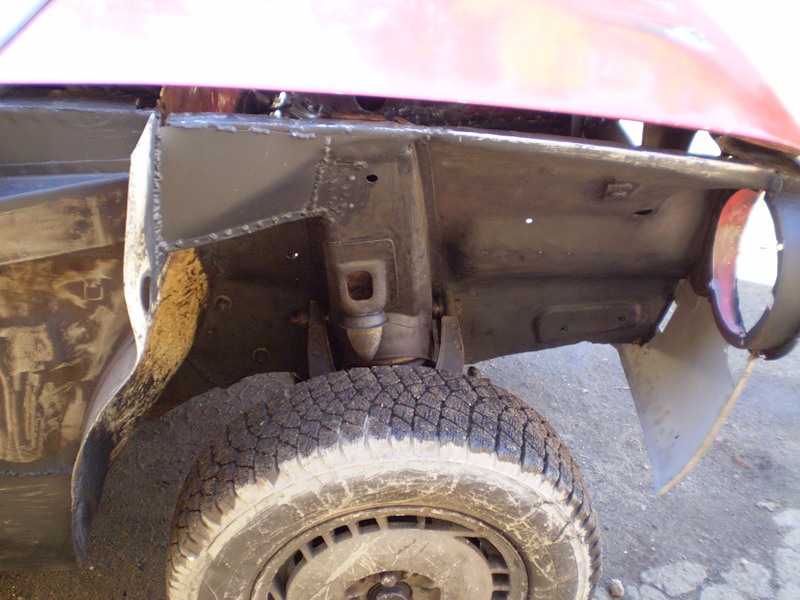

Арка
Усиленная колёсная арка

…стойки подвески…

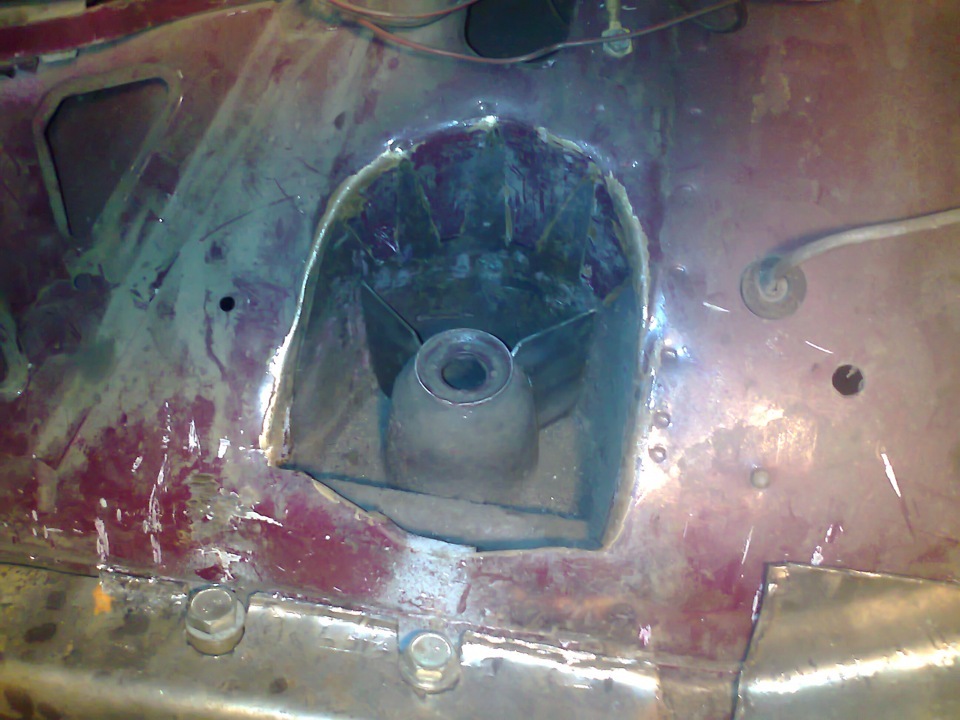

Усиление стойки переднего амортизатора

…рёбра жёсткости кузова.

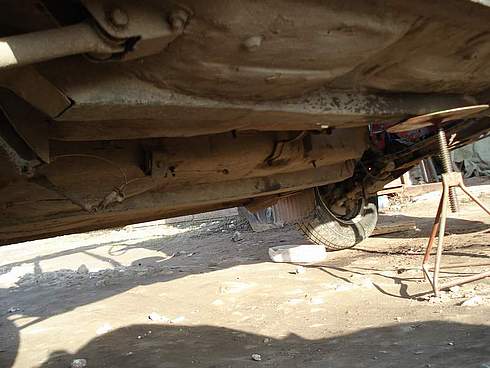

Увеличенные и соединённые между собой передние и задние лонжероны.
Увеличенные и соединённые между собой передние и задние лонжероны.

Косынками и накладками очень удобно и эффективно восстанавливать

больные места кузова ваз 2101:

  • Центральная стойка кузова, верхний усилитель;
  • Верхний стык накладки боковины с накладкой стойки лобового стекла;
  • Передняя дверь, верхний радиус;
  • В проёме передней дверцы, с внутренней или наружной стороны, на основании стойки лобового стекла.

Места с образованными трещинами восстанавливают с помощью приварки усилительных накладок вырезанных изодно миллиметровой листовой стали. Привариваются прерывистым швом вдоль стыка, при этом усилительная накладка должна повторять контур восстанавливаемой панели.

Усиление кузова классика

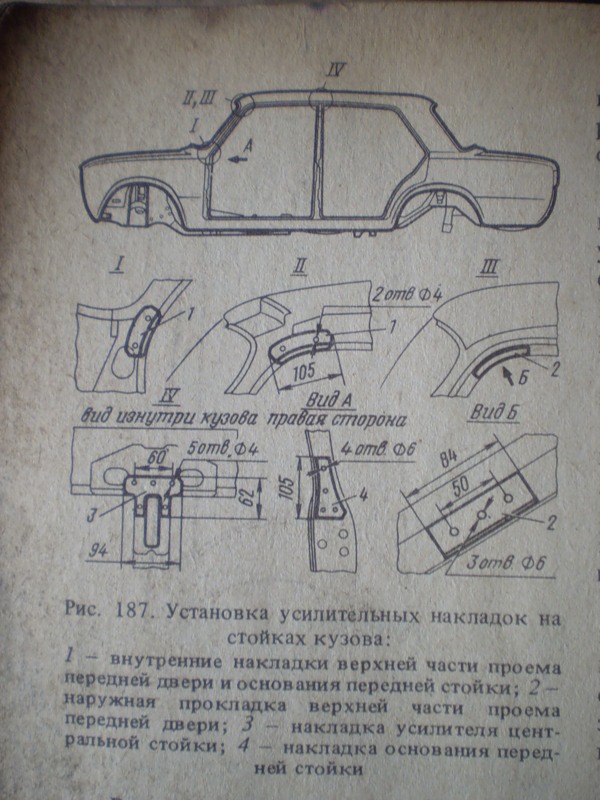

Ваз 2101, сварка кузова своими руками
Ваз 2101, сварка кузова своими руками

Так же актуально усилить лонжерон в районе маятника и рулевого редуктора с помощью 10…15 миллиметровой пластины и проварить под задним сиденьем усилитель в виде двух миллиметровой накладки.

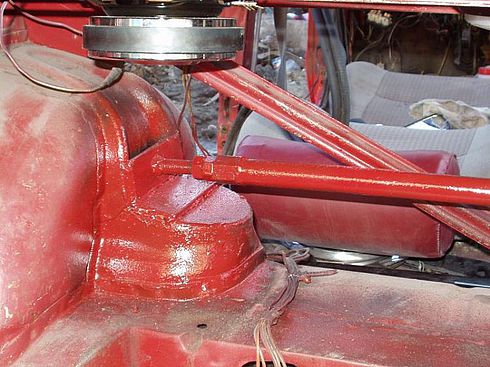

Гоночный вариант задней распоркиДоработка кузова

Последним штрихом нашей сегодняшней эпопеи является увеличение штатных сварочных швов и вваривание дополнительных элементов.

Данный тюнинг кузова ваз 2101 связан с тем, что на конвейере элементы кузова соединены между собой с помощью точечной сварки, при применении которой между «точками» появляются большие промежутки. Будет естественным предположить, что чем это расстояние меньше, тем будет жёстче вся конструкция. Но завод – изготовитель в силу технологических проблем при производстве и необходимости больших трудозатрат на это не идёт.

Нам же, пока «железный» конь в свободном доступе, сама судьба даёт шанс, исправить сей огрех. Главное сварщика подобрать толкового, что бы ни нарушил физику кузова.Заодно и приварим в слабые участки кузова новые дополнительные элементы в виде вышеупомянутых накладок и косынок.

Так же пользуясь моментом для большей жёсткости желательно установить в «расшитые» коробчатые полости внутренние втулки.

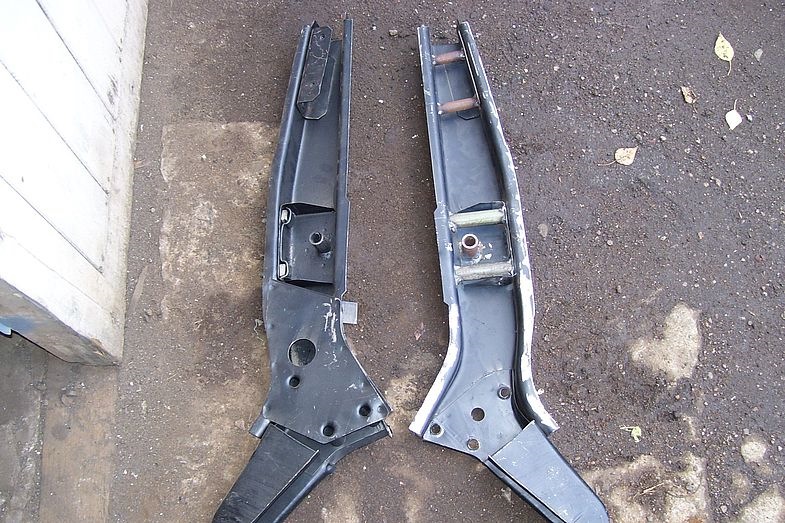

Усиленный лонжерон ваз 2101: до и после
Усиленный лонжерон ваз 2101: до и после



На этом тему тюнинга и усиления кузова ваз 2101 считаю более менее раскрытой. В одной статье невозможно подробно описать каждую процедуру, я ставил перед собой задачу лишь показать вам путь.

Не мыслите шаблонами! Удачи!
