Усиление кузова Ваз 2107: несколько способов проведения тюнинга своими руками

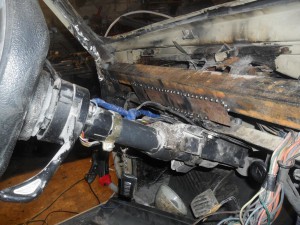

Усиление кузова Ваз 2107 своими руками
Усиление кузова Ваз 2107 своими руками

Усиление кузова Ваз 2107 имеет немаловажное значение в тюнинге, модернизации автомобиля. От хорошей жесткости кузова машины зависит многое, в том числе, как она проходит повороты и крутые виражи. Одним словом, от этого будет зависеть управляемость автомобиля, которая при недостаточной жесткости кузова страдает в реакции при различных маневрах. На Ваз 2107 усиление кузова только к лучшему: это даст возможность повысить сопротивление металлического остова к деформациям и скручиваниям, легче станет «дышать» подвеске.

Что собой подразумевает усиление

Для проведения тюнинга в плане усиления своими руками, надо хорошо разбираться в конструктивных особенностях автомобиля. На Ваз 2107 схема кузова не такая уж и сложная, поэтому изучить ее не составит особого труда.

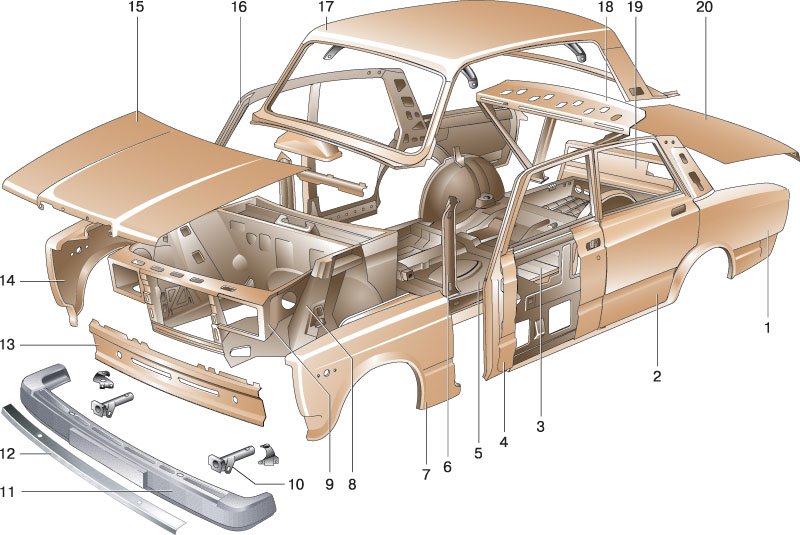

Ваз схема кузова 2107
Ваз схема кузова 2107

Кузов автомобиля уже давно занимает одну из фаворитных позиций среди тюнинговых девайсов. Именно на эту часть автомобиля чаще всего обращают внимание конструкторы и мастера тюнинга, если желают что-либо изменить и модернизировать.

При проектировании кузова перед конструкторами ставится несколько задач. Инженеры должны учитывать такие факторы, как учет массы кузова и его жесткости. Первоочередное значение уделяется вопросам пассивной безопасности, тщательно изучается схема кузова Ваз 2107. Найти между этими факторами компромисс не так просто, но на помощь современным конструкторам приходит компьютерное моделирование.

Примечание. Несмотря на общий прогресс автомобильного инженерного искусства, тюнинг-мастерам приходится самостоятельно исправлять недочеты и явные недоработки конструкторов.

Усиление кузова – это не желание модернизации, а крайняя необходимость, особенно в условиях российских дорог. Да, это не преувеличение. Состояние дорожного покрытия в нашей стране оставляет желать лучшего. На каркас автомобиля ложится сильнейшая нагрузка, он подвергается периодическим встряскам и в итоге, разваливается от этого.

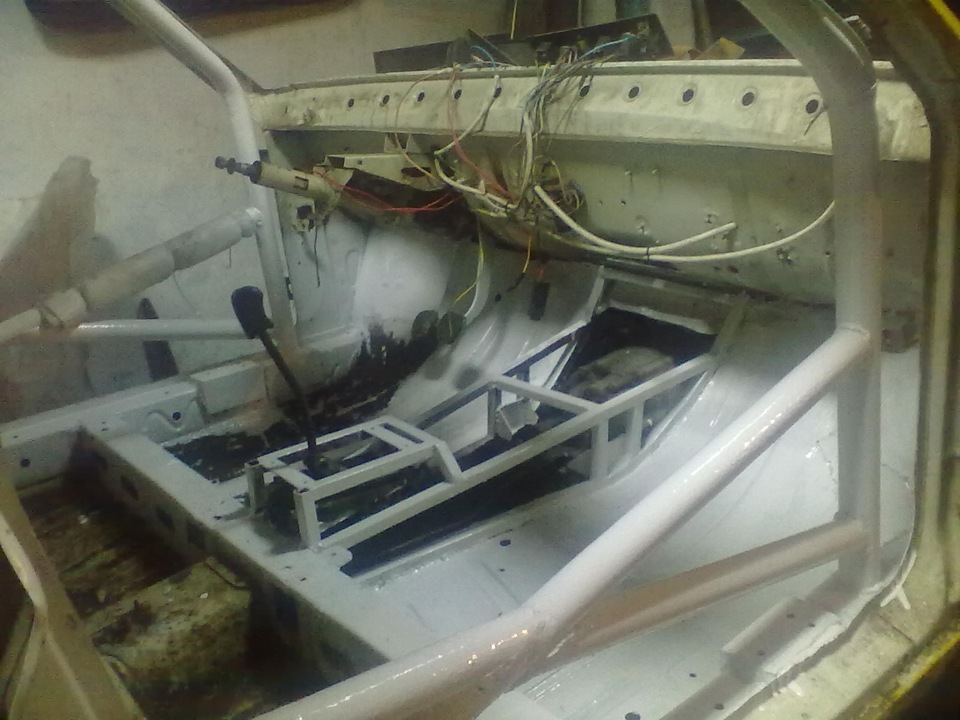

Трубчатый каркас безопасности
Трубчатый каркас безопасности

Усиление в данном случае будет похоже на профилактику. Каркас усиливается, что в стократ раз увеличивает его способность выдерживать кочки, ямки и другие неровности, которыми изобилуют сельские, да и что там таить, центральные трассы нашей родины.

Эффект от усиления понапрасну недооценивать. Для наглядности кузов автомобиля можно сравнить с картонной коробкой от купленной домашней техники. Внутри нее размещены пенопластовые вставки. Они не только защищают содержимое коробки от ударов, но и сохраняют целостность геометрии ящика. Если же вдобавок вложить внутрь поперечные и продольные растяжки, которые будут плотно упираться в стенки коробки, последняя будет способна выдерживать колоссальные нагрузки, сохраняя целостность всей конструкции.

То же самое и с кузовом автомобиля. Даже в случае, если жесткость кузова высокая, уязвимые части машины при больших нагрузках будут деформироваться, если не усилить их.

Усиление своими руками

Главнейшим показателем усиления кузова является крутильная жесткость. Она измеряется в Нм/град. И чем больше это значение, тем жестче считается кузов. Кроме того, на этот показатель влияет и тип кузова автомобиля. Как известно, хэтчбеки намного жестче, чем 3-объемные седаны, каковым и является наша «семерка».

Примечание. Немаловажное значение имеет и количество дверей, а также расположение ДВС, что также немало сказывается на жесткости кузова.

Жесткость кузова седана Ваз 2107 составляет 7200 Нм/град. Для сравнения у хэтчбека Деу Ланос этот же показатель составляет 10500 Нм/град. Что касается других современных иномарок дорогого сегмента, таких как Альфа Ромео или Ситроен С5, то их жесткость кузова равна 20 тысячам Нм/град.

Распорки и растяжки

Итак, за счет чего же можно увеличить жесткость кузова? Лучший из способов подразумевает установку распорок и растяжек.

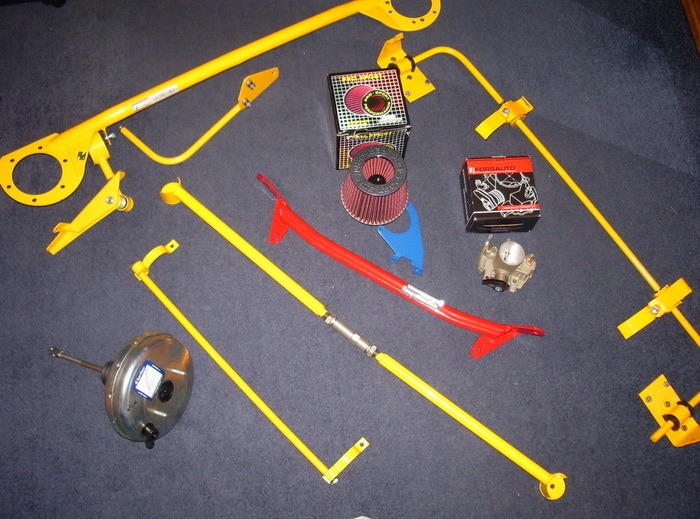

Растяжки и распорки
Растяжки и распорки

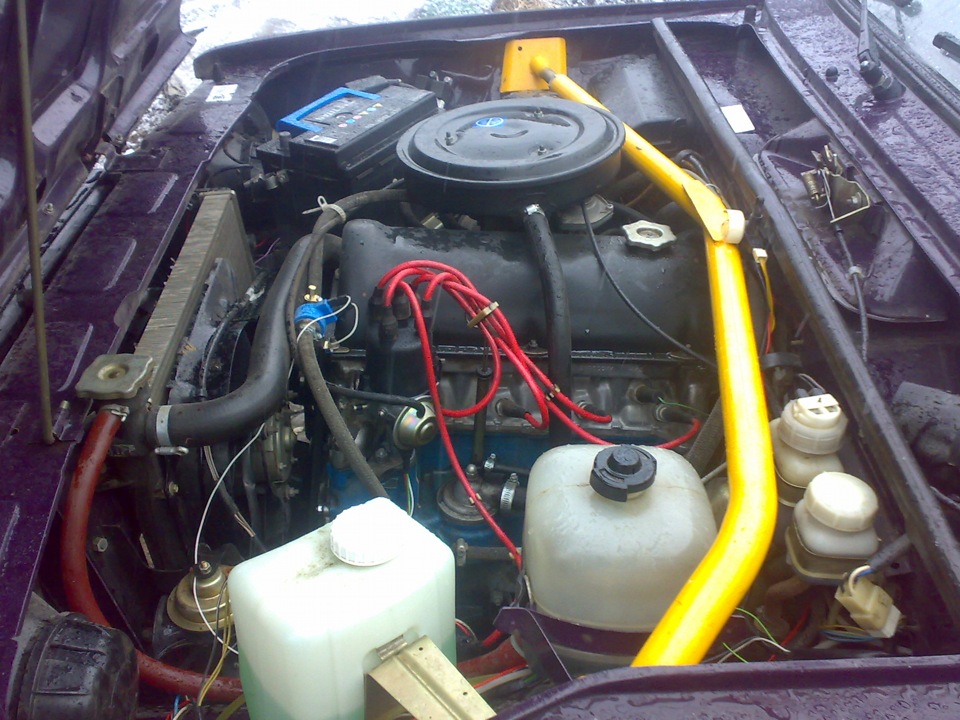

Установка распорок на передние стойки дает хороший эффект, хотя по утверждениям некоторой части автомобилистов, реальных улучшений они не заметили. Напротив, проведенные не раз тесты, доказывают обратное – с передними распорками прохождение поворотов и перестроение на дороге проходит куда более уверенно, независимо от скорости.

Но самое главное – распорки помогают снизить степень деформации кузова, что благоприятно скажется на долговечности металлического остова.

На «семерку» можно ставить распорки пожестче (усиленные), хотя и считается, что среди вазовских моделей, на Ваз 2107 подвеска жестче. В общем понимании, это все же, мягкая подвеска.

Приобретать распорки желательно только от известных фирм-производителей. «Безымянные», сделанные кустарным образом модели, доверия не внушают. Хотя и их можно использовать, только вот придется подбирать обязательно под «семерку», иначе при монтаже не исключены проблемы и сложности.

И на задние стойки есть смысл поставить распорки. Это создаст усиление всей задней части металлического каркаса «семерки». В принципе, «семерка» не так нуждается в задних распорках, как например, Ваз 2108 и модификации, выпущенные позже. На вазовских моделях изначально на заднее сиденье возлагается роль усиливать жесткость кузова, а на 2112, к примеру, сиденья раскладываются, что говорит о малой жесткости.

Что дает задняя распорка «семерке»:

  1. Уменьшится перемещение верхних геометрических точек кузова
  2. Увеличится общая жесткость
  3. Управляемость транспортным средством значительно улучшится
  4. Итог скажется положительно на долговечности кузова.

Кроме того, такой вид тюнинга считается бюджетным, что идеально подходит для самостоятельного выполнения, и простым в установке (не требуется проводить сложных работ). Вдобавок, такое усиление и внешне выглядит красиво.

Ваз 2107 тюнинг кузова
Ваз 2107 тюнинг кузова

Отметим, что установка нижних распорок тоже может оказать существенную помощь в усилении кузова. Только эта установка считается труднозатратной.

Усилитель за спинкой сиденья

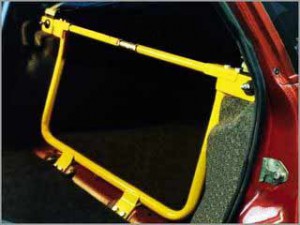

Существует еще один способ заднего усиления, подразумевающий установку усилителя прямо за спинкой заднего сидения. Такое нововведение поможет увеличить жесткость кузова на 20-25 процентов.

Тюнинг кузова ваз 2107
Тюнинг кузова ваз 2107

Усилитель щитка

Чтобы существенно уменьшить люфт корпуса рулевой рейки в соединительных элементах, рекомендуется установить усилитель щитка передней части автомобиля. Такой девайс не только повышает жесткость передка «семерки», но и уменьшает амплитуды перемещения картера рулевой рейки.

Интересно, что усилитель щитка усиливает жесткость в поперечном направлении дважды эффективнее, чем в продольном. Поперечная жесткость передка усиливается в 5 раз, продольная – в 2 раза.

Подрамники

Еще одно нововведение подразумевает установку подрамников. Они в целом увеличивают жесткость кузова. Если удастся поставить модель подрамника с дополнительной опорой для ДВС, то усилится заодно и подвеска автомобиля.

Подрамники, как правило, сложны в установке, особенно на безрамные седаны. Придется переварить некоторые детали передней части Ваз 2107.

ТКБ

ТКБ (трубчатый каркас безопасности) предназначен для профессионального и «гражданского» использования. С первыми лучше не связываться, так как они применимы для соревнований, дороги в цене и отличаются сложной конструкцией. А вот «гражданские», как раз наш случай.

Народный способ

Подразумевает наполнение монтажной пеной отверстий лонжеронов и порогов. Дает немалый коэффициент усиления, по крайне мере, повышается жесткость. Метод не затратный, только есть у него недостатки: увеличивается активизация коррозии, так как закрывается вентиляция. Кроме того, возрастает риск возгорания при проведении сварки.

Видео о том, как можно усилить кузов

Профессиональное усиление

Теперь о профессиональном способе усиления кузова. Подразумевается увеличение сварных швов. Как правило, на конвейере детали кузова «семерки» связываются при помощи точечной технологии. Это делает кузов слабым и недостаточно выносливым. От тех же распорок, он может не выдержать и развалиться.

Путем вваривания дополнительных пластин металлического типа и усилителей в недостаточно жесткие зоны кузова, можно значительно повлиять на общее усиление.

Усиление передка

Проварить желательно вначале передок. Можно купить телевизор, состоящий из 2-х частей и сварить тщательно между собой. Проложить сварные швы, поставить кронштейн передней опоры ДВС, добавить косынку, установить прочные крабы.

Усиление передней части
Усиление передней части

Швы лонжеронов тоже есть смысл проварить. Изнутри на лонжероны придется установить стальные накладки, чтобы дополнительно их усилит.

Снаружи лонжерона можно сделать окно, а затем вложить кусок швеллера и проварить. Или просто обложить весь лонжерон металлической облицовкой.

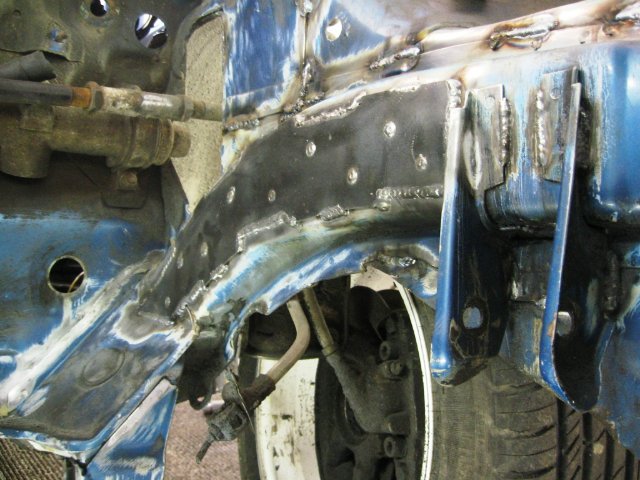

Усиление лонжерона
Усиление лонжерона

Обязательно усиливаются чашки. Швы провариваются, сверху чашки ставится пластина, которая существенно усиливает деталь, не давая ей порваться при езде по кочкам. Модернизируются как передние, так и задние чашки.

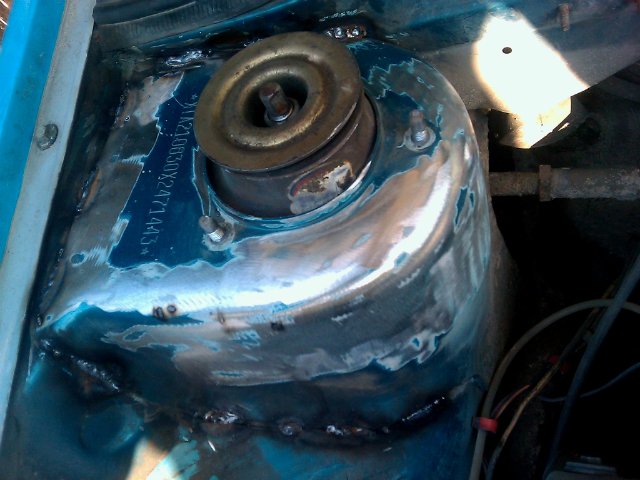

Чашка и ее усиление
Чашка и ее усиление

Усиливаются элементы крепления подвески. Провариваются швы откосов, добавляется косынка.

Такая профессиональная модернизация дает такой же значительный эффект, как и установка подрамника. Только в этом случае не увеличивается масса автомобиля и не теряется дорожный просвет. Проводить эти работы удобнее из ямы.

Усиление задней части кузова

Теперь о том, как усилить заднюю часть. Особое внимание здесь надо уделить, конечно же, балке. Именно ее стоит в первую очередь усилить. В принципе, само крепление никаких сомнений в прочности не вызывает, но сварка с кузовом оставляет желать лучшего.

Примечание. Соединение балки с кузовом осуществлено следующим образом: она сидит на шпильках, которые в свою очередь, вварены в кронштейн-треугольник. Последний тоже вварен между полом салона и лонжероном.

Делаем следующее:

  • Лезем в салон, где обнаруживаем этот самый треугольник;
  • Вырезаем его, сделав отступ на 5 мм внутрь;
  • Высверливаем шпильки;
  • Делаем дополнительный стальной треугольник из 2-миллиметрового железа;
  • Ввариваем в кузов;

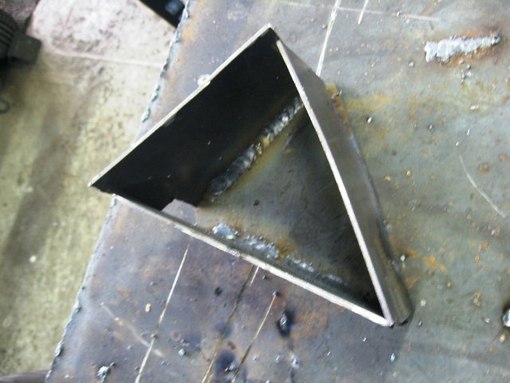

Треугольник крепления
Треугольник крепления
  • Делаем в нем отверстия под болты, на которые и сажаем балку.

Теперь беспокоиться о надежном креплении не стоит. Балка сидит прочно, держится на болтах, которые можно снять в случае чего, и поменять. Связка с полом автомобиля существенная, треугольник усилен.

Как видим, не обязательно будет обращаться по вопросам усиления кузова в профессиональные сервисы, где цена работ может удивить не на шутку. Представленная выше инструкция, видео обзор и фото – материалы дадут наглядное понимание осуществления работ своими руками. Проявите терпение и аккуратность и у вас обязательно все получится!
