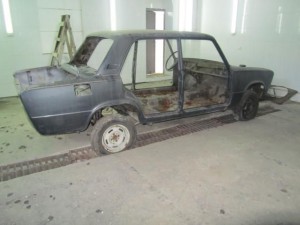

Кузов ваз 2106 с документами
Кузов ваз 2106 с документами

Кузов Ваз 2106 часто ищут на форумах и автомобильных порталах. Причин для его замены может быть несколько, и не все они связаны со старостью. Случиться может что угодно: пожар, ДТП и так далее. Новичкам кажется, что заменить кузов очень сложно, но это не так. Надо лишь строго придерживаться определенной последовательности, схемы. И еще – помним о том, что замена связана бывает со сменой техпаспорта, ведь кузов считается номерной деталью машины.

Специфичные отличия кузова Ваз 2106

Для начала рассмотрим характерные черты кузова «шестерки»:

  • Кузов седан 4-дверный сварной несущей конструкции и цельнометаллический;
  • Состоит он из центрального скелета и навесных узлов, таких как капот, крышка, двери и так далее.

Примечание. Остов кузова «шестерки» выполнен в жесткой пространственной конструкции. В свою очередь он состоит из нескольких отдельных составляющих.

Ваз 2106 кузов с документами
Ваз 2106 кузов с документами
  • Из отдельных элементов состоят и двери Ваз 2106. Это два листа стали, соединенных друг с другом по всей границе. Карта фиксируется изнутри дверей. Для ее крепления предусмотрены пистоны.

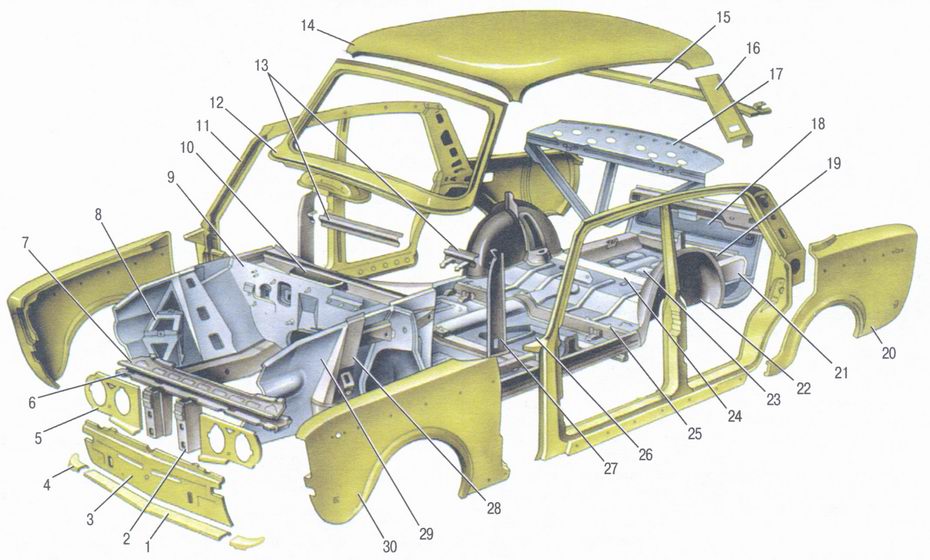

Схема кузова ваз 2106 фото
Схема кузова ваз 2106 фото

Примечание. Замки на дверях «шестерки» роторного типа. Они оснащены блокатором.

  • Капот соединяется с каркасом авто спереди (навешивается). Запирание осуществляется посредством тросового механизма. Рукоятка отпирания крышки выведена в салон;
  • Что касается крышки багажного отсека, то она по устройству схожа с капотом. Оснащается торсионами, которые фиксируются к петлям крышки, тем самым, облегчая открывание и удержание элемента в открытом положении;
  • Передние кресла «шестерки» можно регулировать индивидуально по наклону и расстоянию от торпедо.

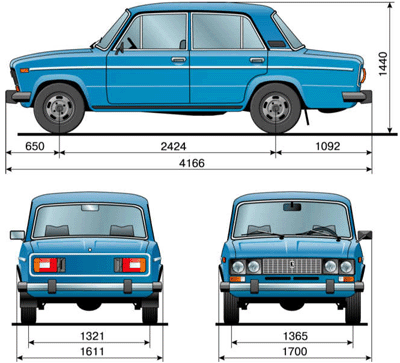

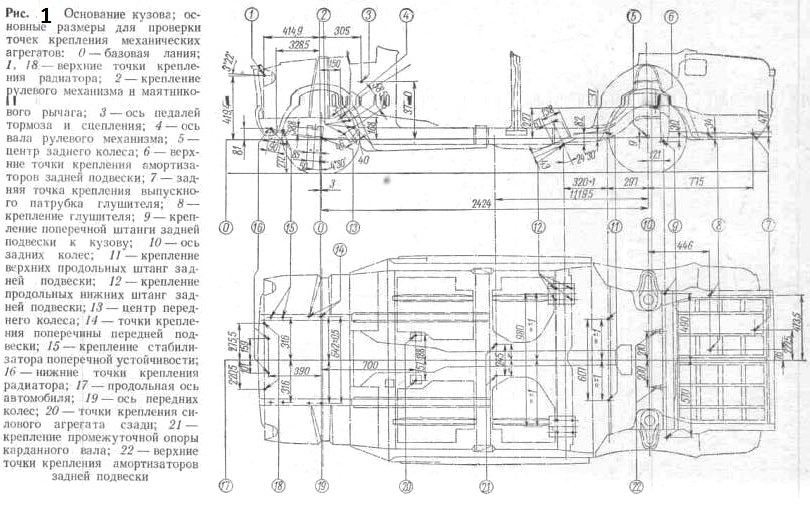

Ваз 2106 схема кузова
Ваз 2106 схема кузова

Особое внимание надо уделить размерам кузова. На картинке выше видна на ваз 2106 длина кузова и другие важные параметры.

Возможные проблемы с кузовом

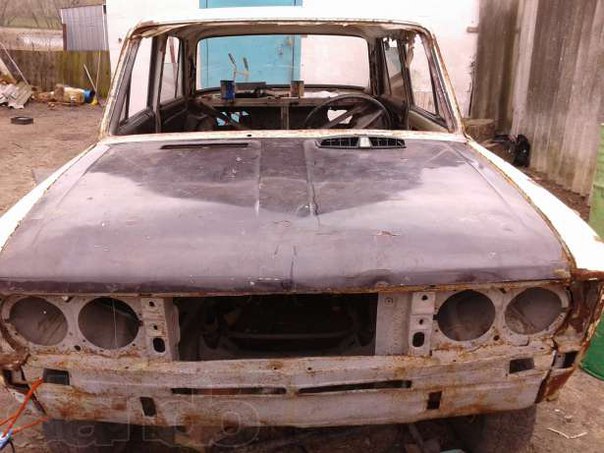

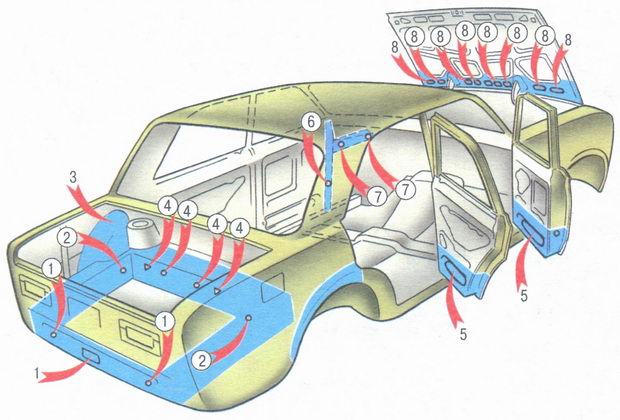

Ваз 2106 кузовное железо
Ваз 2106 кузовное железо

Как правило, существуют определенного рода неисправности, характерные для кузова именно «шестерки». Рассмотрим их подробнее.

Знание слабых мест кузова позволит осуществить замену по частям, обновив лишь вышедшие из строя элементы, тем самым, и цена на ремонт будет низкой. Как известно, кузов в сборе на Ваз 2106 стоит всегда дороже.

Итак, частые проблемы кузова связаны бывают с дверями:

  • На них выходит из строя замок, в котором портится кнопка или он просто не запирается ключом. Сама дверь может не открываться, если наблюдаются проблемы с наружной ручкой. Дверь также может плохо закрываться.

Примечание. Во всех случаях, приведенных выше, можно осуществить ремонт. Если и он не поможет, тогда только замена.

Другие проблемы кузова:

  • Отдельного внимания заслуживает замок капота. Если он не открывается рукояткой из салона или сам капот не запирается, приходится ремонтировать или менять;
  • Еще одна опасность для водителей «шестерки»: в салон попадает влага. Связано это бывает с нарушением герметичности уплотнителей, засорением отверстий для стока или смятии металлического каркаса;
  • В багажник тоже может проникать вода или грязь постоянно, если крышка будет смещена или деформирована. Также возможны проблемы с уплотнителем;
  • Кузов «шестерки» может покрыться различными пятнами по всей поверхности, если не уделить тщательного внимания правильному уходу.

Примечание. К примеру, если мыть его слишком горячей водой, появятся темные пятна, а вот светлые пятна на темных авто будут свидетельствовать о воздействии чрезмерной влаги при длительном хранении любимой «шестерки» под непроницаемым кожухом.

Кузовное железо ваз 2106
Кузовное железо ваз 2106

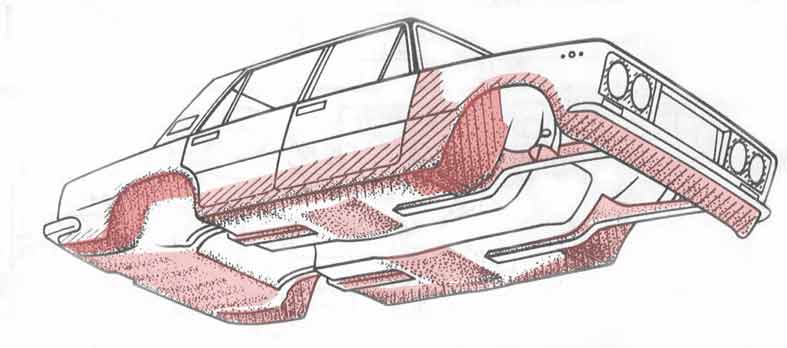

  • Наконец, самая опасная вещь – обнаружение ржавчины некоторых частей кузова в скрытых от глаз зонах, что вызывается, как и говорилось выше, многими причинами. Мойка и нанесение антикора на эти участки поможет на некоторое время, но все равно придется заменять кузов или его отдельные элементы.

Полномасштабная замена

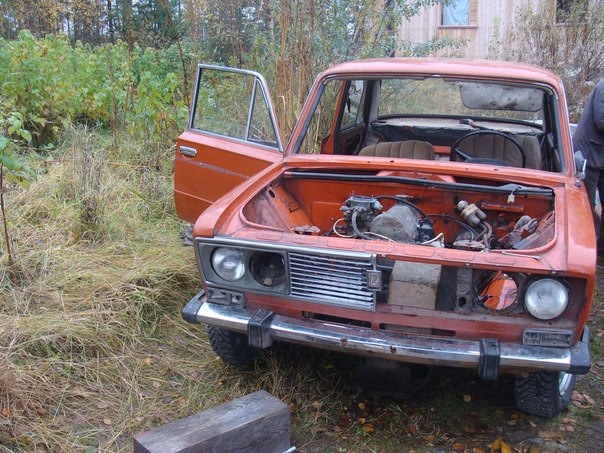

Кузов с документами ваз 2106
Кузов с документами ваз 2106

Такая замена – важный и в некоторых случаях, неминуемый процесс. Со временем любой металлический каркас подвергнется воздействию ржавчины, да и избежать попадания в аварию за длительный период вождения сегодня почти невозможно.

Ясно, что перечень работ, нужный для восстановления кузова «шестерки» зависит от степени дефектов. После аварии самая главная конструктивная часть машины подвергается изменениям: нарушается геометрия, появляются видимые и невидимые изъяны, смещаются координаты мест установки элементов кузова.

Совет. Проводить любые мероприятия по восстановлению следует так, чтобы номер кузова на ваз 2106 оставался хорошо читаемым. Если подразумевается исправление мелких дефектов, рихтовка и другие подобные мероприятия, VIN-код должен оставаться нетронутым.

Кузов с документами на ваз 2106
Кузов с документами на ваз 2106

Если же кузов покорежило хорошенько, то вернуть после усердного труда изначальную форму элементов каркаса в прежнее состояние будет непросто. В некоторых случаях помогает приварка специальных колец, но в результате подобных операций повреждается VIN-код.

Паспортные данные и номер

Ваз 2106 номер кузова
Ваз 2106 номер кузова

При замене кузова надо учитывать, что он является отдельным элементом автомобиля и ему присвоен индивидуальный номер. Обратить внимание рекомендуется на следующие моменты:

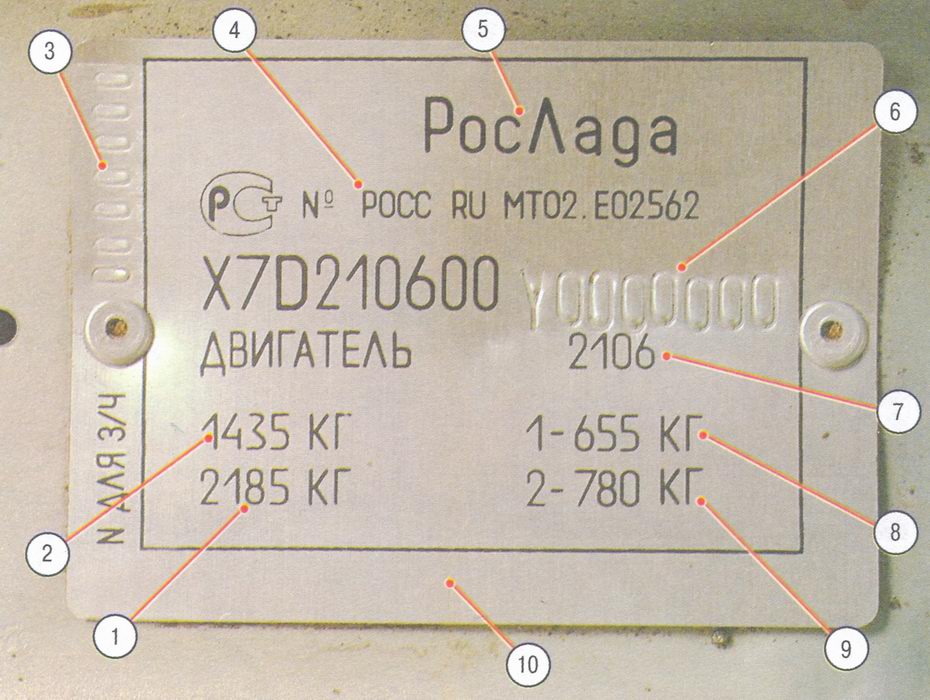

  • Идентификационная табличка на кузове «шестерки» содержит всю необходимую информацию: здесь указан номер кузова ваз 2106, модель ДВС и другая, не менее важная информация;
  • Идентификационный номер можно расшифровать. Как правило, первые три знака обозначают код автопроизводителя, следующие 6 знаков модель авто, латинская Y – код модельного года выпуска, а следующие за ней цифры – код кузова;
  • Найти ИТ можно на коробке воздухопритока со стороны подкапотного пространства (справа).

Примечание. На некоторых «шестерках» номер может находиться на соединителе арки левого колеса в левом переднем углу багажного отсека.

Юридическая сторона вопроса

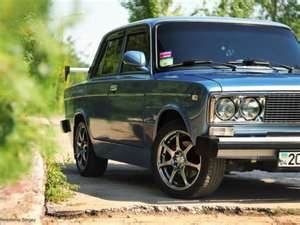

Новый кузов на "шестерку"
Новый кузов на «шестерку»

Как бы там ни было, столкнуться с полной заменой кузова может каждый владелец «шестерки». И в этом случае он должен быть заинтересован в грамотном оформлении документов.

Первое, что надо сделать, это подготовить пакет документации:

  • Написать заявление, в котором будет изложена суть обращения;
  • Подготовить бумагу, доказывающую материальные права собственника;
  • Техпаспорт авто и документ, подтверждающий личность владельца;
  • Номерной знак на машину;
  • Различные удостоверения из контролирующих органов (таможня и т.д.);
  • Страховые полисы;
  • Транзитные номера (при наличии).

Примечание. Если в конструкцию автомобиля были внесены изменения, то надо подготовить и свидетельство об их истории.

Далее, после того, как весь этот перечень документации будет передан инспектору, их проверят на достоверность, а машину осмотрят на площадке. После чего, будут оформлены внесенные изменения, информация введена в базу данных, а владельцу авто будут выданы соответствующие официальные бумаги.

Примечание. До 8.10. 2013 года все эти действия считались полноправными и любой владелец автомобиля мог заменить кузов. Но потом появились новые поправки, которые так и до конца не были подтверждены. Из-за этого рекомендуется прежде, чем проводить замену, получить соответствующие рекомендации на местах.

Одно правило действует неукоснительно: замену кузова можно проводить только при точном согласовании номера, который будет четко виден на металлической поверхности.

Замена переднего лонжерона своими руками

Итак, если полная замена кузова вызывает такие проблемы, не легче ли заняться частичным ремонтом? Конечно, заменить поврежденные элементы кузова можно и своими руками, используя для этого собственный гараж.

Кузов «шестерки» и любого другого автомобиля делится на несколько частей. Одним из самых уязвимых элементов кузова является лонжерон. Узнаем, как его поменять, не затрачивая много времени и сил.

Совет. Чаще выходит из строя передний лонжерон. Заменять его полностью вовсе не обязательно. Достаточно поменять лишь его большую часть. К примеру, если вырвало балку с лонжерона, то заменив лишь передок элемента на 10-20 см за шпильками, проблему решаем.

Полезно будет знать слабые места переднего лонжерона:

  • Зона, где он соприкасается с местом крепления механизма руля;
  • В зоне соприкосновения с балкой;
  • В зоне соприкосновения со стабилизатором поперечной устойчивости.

Алгоритм проведения замены лонжерона (если повреждения в зоне с балкой)

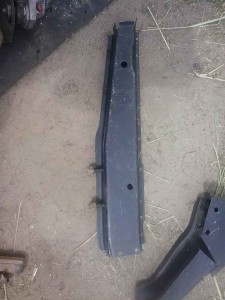

Лонжерон кузова ваз 2106
Лонжерон кузова ваз 2106

Обычный диагноз переднего лонжерона, вышедшего из строя:

  • Автомобиль с пробегом;
  • Езда по неровностям;
  • Слабый и старый лонжерон не выдерживает, шпильки его вылезают, а балка переламывается.

Примечание. Если продолжать ехать в таком состоянии, пострадает и подкрылок, протираемый колесом.

Налицо следующие дефекты:

  1. Ушедшая назад подвеска
  2. Разваленная балка
  3. Присутствие разрыва на лонжероне и балке
  4. Подкрылок немного протерт.

Действия:

  • Разбираем подвеску, отпуская крепления балки.

Примечание. ДВС снимать не обязательно, но масляный фильтр и штанги выхлопной системы демонтировать придется.

Для более качественного разбора подвески, достаточно будет снять стабилизатор поперечной устойчивости справа, а слева – сбить ось нижнего рычага с балки. Это даст возможность не разбирать подвеску полностью, и не выбивать опоры.

Продолжаем:

  • Берем болгарку и отрезаем поврежденную часть лонжерона;
  • Варим новый кусок, обязательно внахлест.

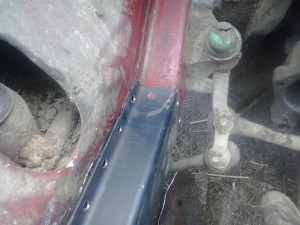

Заваренный кусок лонжерона
Заваренный кусок лонжерона

Совет. Дело в том, что новичкам (не обладающим квалификацией сварщика) будет сложно приварить новый кусок лонжерона без нахлеста одного куска на другой. Правда, грубо будет виден шов, но его можно будет отшпаклевать и все дела. Зато держаться все будет надежно. Обязательно надо заварить не только место стыка кусков, но и сделать это через просверленные отверстия нового куска лонжерона.

Кроме того, надо помнить: при подгонке куска лонжерона его отверстие под болт должно совпадать с балкой. Можно сказать, что этот самый болт и является неким ориентиром, помогающим провести правильную установку.

Примечание. Можно проверить соответствие лонжерона и другими способами. Например, замеряя все по кузову своими руками.

И напоследок: чтобы усилить лонжерон, рекомендуется сверху приварить еще дополнительную полоску металла, прямо на сварочный стык. Ширина в 10 см для полосы будет достаточной.

Алгоритм проведения замены лонжерона (если повреждения в зоне с рулевой)

При нарушении жесткости крепления рулевой системы в месте ее соприкосновения с передним лонжероном, трещина появляется в зоне нижнего болта. Возникает люфт, а это отрицательно сказывается на регулировке схождения колес.

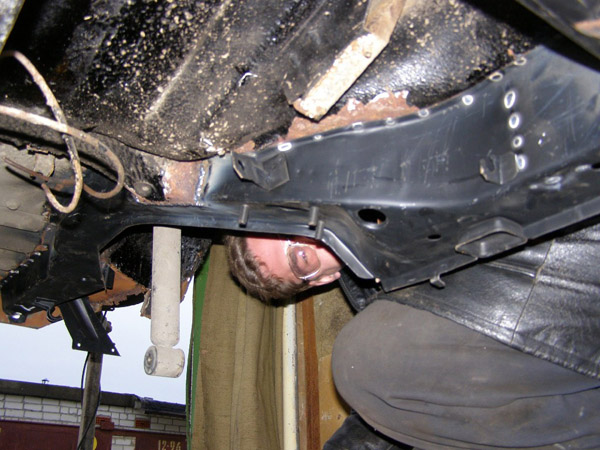

Лонжерон и его замена
Лонжерон и его замена

В таком случае обычная сварка внахлест уже не поможет, так как она приведет к нарушению установки механизма руля. Что же делать? Эксперты рекомендуют придерживаться следующей инструкции:

  • Добраться до внутренней зоны лонжерона со стороны брызговика;
  • Демонтировать надо будет обязательно левое колесо автомобиля, чтобы открутить нижний болт, крепящий рулевой механизм;
  • Высверлить несколько точек для сварки, вырезав прежде болгаркой «окно»;
  • Демонтировать усилитель;
  • Сбить три точки сварки, фиксирующие распорную втулку усилителя.

Примечание. Этот элемент уже недостаточно хорошо держится на внутренней части лонжерона и по этой причине демонтируется вместе с пластиной усилителя.

Продолжаем:

  • После обнаружения трещины, устранить изъян методом сварки и закрепить все усилительной накладкой;
  • Установить распорную втулку, можно на тот же болт крепления. Гайку лучше накручивать со стороны рулевого механизма;
  • Втулку приварить сквозь три отверстия;
  • Окно, вырезанное болгаркой, заварить накладками;
  • Все места швов обработать антикором.

Если вы узнали недостаточно о кузове Ваз 2106, советуем изучить полезные справочники и схемы, наполненные различной технической информацией. Полезно будет посмотреть видео по теме, посоветоваться со знающими людьми, задать вопросы нашим экспертам на сайте.
