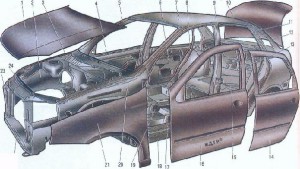

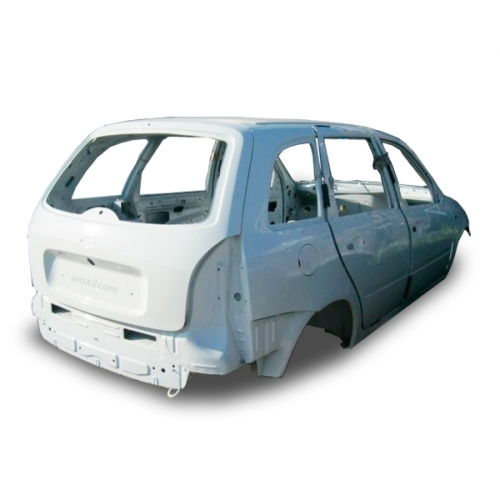

Кузов лада калина
Кузов лада калина

Лада Калина, кузов которой сегодня представляет большой интерес для автомобилистов, считается одним из лучших творений тольяттинского завода. Калина — это не отдельная модель, а целое семейство российских автомобилей малого класса, выпускающихся с 2004 года. Узнаем из статьи, сколько стоит ремонт деталей кузова, может ли быть проведена замена кузова этого автомобиля, и в чем особенности его конструкции.

О Ладе Калина

Пришедшая на смену устаревшей «классике», Лада Калина воплотила ожидания многих любителей вазовских моделей. Ее продолжали выпускать, как бюджетный вариант авто, который могла позволить себе купить среднестатистическая российская семья.

Сегодня машины семейного ряда Калина презентованы в 3-х кузовных вариациях: универсал, именуемый как Ваз 21117, седан Ваз 21118 и хэтчбек Ваз 21119.

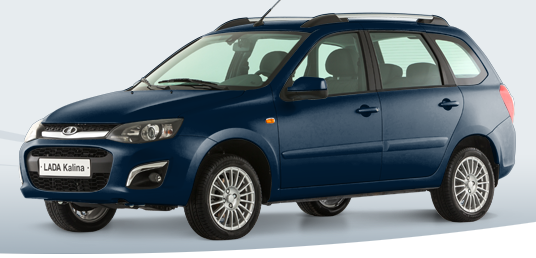

Ваз с кузовом универсал
Ваз с кузовом универсал

Всем этим модификациям автомобиля свойственен большой салон и компактные формы. Новомодное исполнение, прочность кузова и современные технологии – все это модификации семейства Калины сочетают в полной мере.

Среди основных преимуществ кузова Калины можно выделить большое разнообразие цветовой гаммы, жесткость и многое другое. А вот из недостатков многие отмечают недостаточный уровень шумоизоляции.

Первая в мире Калина выпущена в 2004 году. С тех пор утекло немало времени. Владельцы подержанных Калин часто интересуются особенностями ремонта отдельных кузовных элементов.

Примерная стоимость ремонтных работ по кузову Калина в СТО

Кузов калина универсал лада
Кузов калина универсал лада

Вот какие цены предлагаются сегодня в различных ремонтных сервисах.

Замена, снятие и установка кузовных деталейЦена, рубли
Капот замена (снятие/установка)1800
Крылья передние (снятие/установка)1600
Двери передние (снятие/установка)2200
Двери задние (снятие/установка)2000
Бамперы (снятие/установка)1800
Крышка багажника седана (снятие/установка)1900
Замена несущих элементов кузоваЦена, рубли
Панель крыши9000
Крыло14 000
Лонжерон11 000
Порог двери9000
Стойка двери8000
Стапельные работыЦена, рубли
Установка автомобиля на стапель для снятия базовых точек для проверки геометрии кузова4000

В принципе, цены не такие уж и низкие. Лучше будет научиться проводить замену (что намного легче) или ремонт своими руками. Речь не идет о грамотном снятии кузовных размеров для сравнения геометрии. Это безусловно, следует делать только на качественном оборудовании, которое обеспечить в гаражной мастерской практически невозможно.

С другой стороны, ниже будет представлена полезная информация о геометрических размерах кузовов Калины, что даст возможность и самостоятельно снимать их, пользуясь обычной рулеткой.

Посмотрите видео о проблемных местах кузова Лады Калины

Кузов и его замена

В некоторых случаях кузов настолько бывает деформирован, что говорить о ремонте или замене определенных элементов не приходится. Что же делать в этом случае владельцу Лады Калина? Однозначно, следует кузов заменить, но вот в чем проблема – последние поправки в законе запрещают это делать на официальном уровне.

Лада калина замена кузова
Лада калина замена кузова

Ниже представлен стандартный алгоритм действий, требуемый для оформления замены кузова (был в силе до поправок в законе):

  • Вначале кузов нужно грамотно диагностировать. Здесь лучше воспользоваться услугами хорошего специалиста, который даст заключение – ремонт возможен, только путем замены кузова;
  • Следующий шаг подразумевает покупку самого кузова. Делать это рекомендуется либо напрямую с АвтоВаз, либо через официальные организации, занимающиеся этим. При этом ООО должны выдавать на руки договор о купле-продаже и другие бумаги, подтверждающие оригинальность кузова;
  • Этап замены. Он в обязательном порядке должен проводиться в официальном СТО, где поставят все требуемые печати, касательно замены старого кузова на новый. При этом желательно, чтобы печать красовалась на каждом из документов;
  • Подготовить диагностическую карту после замены. Это уже проверка автомобиля с новым кузовом (ее, как правило, проводит СТО, где была проведена замена). Следует знать, что диагностика проводится по нескольким позициям. Их может быть 20, 50, 70 и т. д.;
  • Дальше нужно в НАМИ или в какую-либо схожую организацию, чтобы получить официальное разрешение. Если там дадут заключение о том, что машина соответствует всем нормам и угрозы не представляет, то все должно пойти, как по маслу;
  • Следующий этап – поход в суд с пакетом всей документации. Здесь придется попотеть немало с апелляциями и т. п., но успеха добиться можно.

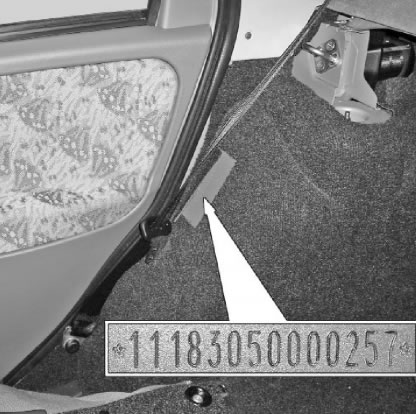

Где находится номер кузова на лада калина
Где находится номер кузова на лада калина

Ужесточение правил в ГИБДД мало чем можно объяснить. Никакой оправдывающей логики нет. Те, кто переваривал номера со старого кузова на новый, продолжает это безнаказанно делать и по сей день.

Геометрия

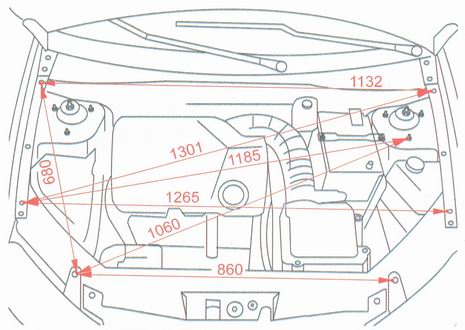

Геометрия кузова лада 1118
Геометрия кузова лада 1118

Наиболее точным способом, позволяющим измерить и снять геометрические размеры кузова Лады Калины в гаражных условиях, это воспользоваться методом замера одних и тех же расстояний с обеих сторон кузова или определенной детали. Измерение проводить следует между определенными точками, принятыми называть контрольными, а затем сверять показания с заводскими.

Геометрические размеры проемов седана Ваз 2118 (Лада Калина)

РасстоянияРазмеры, мм
Расстояние по длинной диагонали переднего дверного проема 1370
Расстояние по короткой диагонали переднего дверного проема 1014
Расстояние по центру вертикали переднего дверного проема 960
Расстояние по диагонали переднего оконного лобового проема 1145
Расстояние по центральной горизонтали лобового оконного проема 1130
Расстояние по центральной вертикали лобового оконного проема 870
Расстояние по диагонали заднего оконного проема 1123
Расстояние по центральной горизонтали заднего оконного проема 1112
Расстояние по центральной вертикали заднего оконного проема 600
Расстояние по диагонали проема багажного отсека1010
Расстояние по горизонтали проема багажного отсека970
Расстояние по центральной вертикали проема багажного отсека515

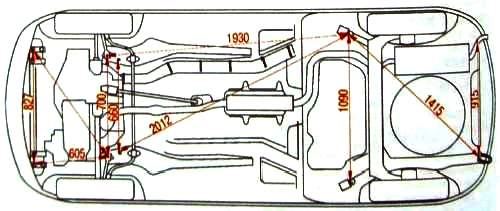

Размеры кузова Калина
Размеры кузова Калина

Замеры геометрических размеров следует проводить грамотно. Так, если у автомобиля повело крышу, надо замерить диагонали крыши, если проблемы с проемами, то соответственно проемы.

Причинами нарушения геометрии могут являться не только аварии или тяжелые ДТП. Если часто ездить по неровным дорогам, встречаясь с различными препятствиями, положение тех или иных кузовных элементов может измениться. В принципе, для таких случаев предусмотрена подвеска, но со временем и она слабеет, да и ее колебания, хочешь не хочешь, передаются кузову.

В большинстве случаев геометрия тестируется перед куплей Калины с пробегом. Мероприятие, проведенное грамотно, дает информацию о том, побывала ли машина у прежнего хозяина в аварии или нет, каково состояние кузова и т. п. Кроме того, диагностику подобного рода рекомендуется проводить регулярно и владельцам автомобиля для профилактики.

Многие эксперты рекомендуют владельцам обследовать кузовную геометрию и после какого-нибудь ремонта, проведенного в СТО. Случается, что в процессе этих ремонтных манипуляций квалификация сервисных работников оказывается недостаточной. Они только внешне реставрируют кузов и его детали, но на деле расстояния оказываются смещенными.

Явные черты повреждения кузова видны и без проведения измерений. К примеру, если двери Калины начали плохо закрываться или открываться, рекомендуется заняться полноценной проверкой геометрии.

Еще одним симптомом кузовного смещения можно назвать неустойчивое поведение машины на дороге при высоких темпах езды. Ее ведет по сторонам, она вибрирует и т. д.

В кузове универсал

Замена кузова на лада калина
Замена кузова на лада калина

На сегодняшний день многие эксперты видят в качестве лучшего творения семейства Калины – универсал. Действительно, хотя экстерьер его и не отличается приметными и броскими решениями, с целью понравиться определенной касте потребителей, он являет собой идеальное транспортное средство классического типа.

Изначально перед дизайнерами была поставлена цель, придумать и сконструировать автомобиль, отвечающий запросам широких масс. Он должен был стать универсальным автосредством на каждый день. Нравиться машина должна была как мужчинам, так и женщинам.

Что касается технологии производства кузова:

  • 33 новых материала было использовано при сборке кузова универсала для обеспечения европейского стандарта качества и соответствия нормам безопасности. Сюда входят не только металлические детали, но и пластмассы, краски и многое другое;
  • Параметр стойкости к коррозии увеличен в несколько раз, благодаря проведению грамотного и полноценного оцинкования деталей, подверженных большему воздействию агрессивной среды
  • Конструкция кузова и деталей интерьера получена полностью методом компьютерного геометрического моделирования. Благодаря этому удалось повысить коэффициент жесткости и безопасности в несколько раз. Также это сказалось на качестве изготовления и сопряжения лицевых деталей кузова;
  • Сварочные работы проводятся исключительно робототехникой. На сегодняшний день, как заявляет администрация завода, задействовано около 360 роботов.

Среди других преимуществ кузова можно выделить большую вместительность салона и багажного отсека. Этого, в свою очередь, удалось достичь за счет удачного компоновочного решения, направленного исключительно на увеличение объема внутреннего пространства. Кроме того, автомобиль получился с высокой посадкой, что обеспечило хорошую обзорность.

Что касается комфорта:

  • В универсал легко заходить и выходить из него, благодаря большим углам открывания дверей;
  • Кресла сзади оснащены удобными настройками, позволяющими размещать разный по габаритам груз;
  • Салон хорошо защищен от проникновения лишнего шума. Для этого предусмотрены добавочные уплотнители дверных проемов;
  • Салон защищен на самом высоком уровне от выгорания и ультрафиолета за счет атермального остекления;
  • В салоне обеспечивается высокий звуковой комфорт. Этому способствует грамотно проведенная шумоизоляция.
Лада калина кузов универсал
Лада калина кузов универсал

По безопасности:

  • Универсал Калина отличается прочной конструкцией. Был проведен соответствующий краш-тест. Измерения деформаций кузова проводились после удара спереди, сбоку и сзади. Выявились следующие слабые зоны, которые сразу же были значительно усилены: пол в районе ног водителя, центральная дверная стойка, поперечина под креслами, обивка, лонжероны и многое другое;
  • В ситуации плохой видимости, когда на улице туман или сумерки, ухудшается обзорность. Это напрямую влияет на ПБ. Для повышения безопасности было решено устанавливать зеркала с электроприводом и обогревом. Правда, такие зеркала ставятся только в комплектации «Люкс».

Касательно ходовых качеств:

  • Благодаря удачному сочетанию кузова и подвески появилась хорошая управляемость и маневренность. На универсале комфортно ездить, как в городе, так и за его чертой.

Если вы владелец Лады Калины, научитесь ухаживать за ней грамотно. Выше была представлена информация, раскрывающая особенности кузова этого автомобиля и пошаговый алгоритм проведения замены кузова. Также описана инструкция по снятию геометрических размеров своими руками. Узнайте больше об этом из фото и видео.
