Кузов Ваз 2108 и его грамотная замена

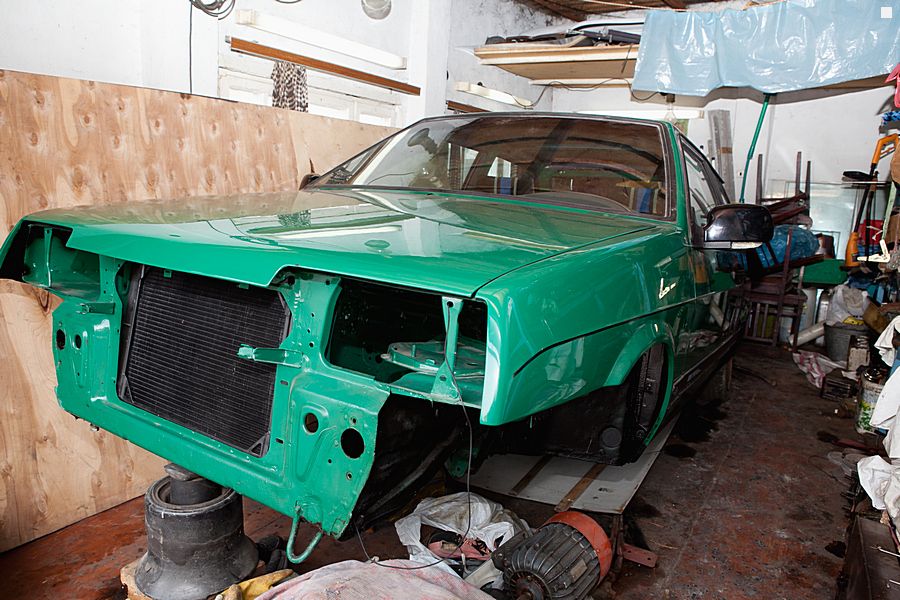

Новый кузов 2108 ваз
Новый кузов 2108 ваз

Кузов Ваз 2108 новый предлагается сегодня тем владельцам этого автомобиля, которым хочется кардинально его обновить, и которые не желают расставаться с любимой машиной. На Ваз 2108 кузов продается во многих сервисах, магазинах, а сегодня достать его с документами можно даже через Интернет. Цена — достуная. Узнаем больше о кузове этого легендарного автомобиля, изучим его особенности.

О «восьмерке» подробно

Машина с металлическим остовом 3-дверной цельностальной листосварочной несущей конструкции относится к автомобилям 2-й категории малого класса. Сконструирован хэтчбек на Волжском заводе еще в 84-м году.

Кузов новый ваз 2108
Кузов новый ваз 2108

Выпуск переднеприводных авто в незапамятные времена соблазнял конструкторов, хотя комплексное переключение на такой конвейер на глобальном уровне начался только к середине 70-х годов. Минусами переднеприводных автомобилей считалось неудовлетворительное состояние всей узловой схемы. Управляемость, двигатель и подвеска оставляли желать лучшего.

С другой стороны, одно только то, что ДВС располагался поперечно при работе передних ведущих колес позволяло трансформировать автомобиль малого класса в сверхкомапктный и легкий вариант ТС. Ваз такие конструкции взял на вооружение в 71-м году, и сначала на автозаводе было изготовлена пара экспериментальных образцов. Что касается «восьмерки», то этот переднеприводный автокар увидел свет в 78-м году, хотя на конвейер его пустили только в 84-м.

Ваз 2108 новый кузов
Ваз 2108 новый кузов

Преимуществом «восьмерки» считалось то, что определенные его агрегаты и механизмы делались скрещенно с деталями такого гранда автомира, как Porshe.

Экстерьер «восьмерки» на первых порах подразумевал наличие укороченного крыла спереди. На деле такой подход определился, как не слишком практичный, так как пластиковая составляющая вскоре портилась и растягивалась от влияния ультрафиолета. Тогда вступил в силу другой проект, подразумевающий иной, модернизированный дизайн передней части «восьмерки». Это были схожие детали, но заметно удлиненные. Переднюю часть модернизировали новой решеткой с современным «лицом».

Интерьер тоже вначале оставлял желать лучшего. Торпедо сидело низко, но после рестайлинга 91 года его исправили на поднятую и более удобную для водителя панель. К тому же, на рестайлинговой «восьмерке» стали оснащать торпедо тахометром вместо вольтметра.

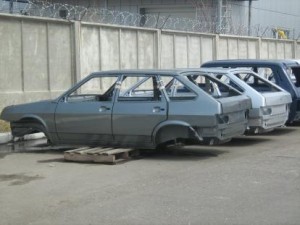

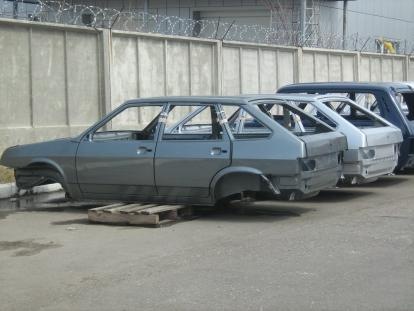

Машины с кузовом как у ваз 2108
Машины с кузовом как у ваз 2108

«Восьмерку» по праву называют первым автокаром с передним приводом после «классики». С выходом нового конвейера открывается новая производственная линия, с которой выходят не только «восьмерки», но и «девятки».

Примечательно, что «восьмерка» положила начало и новой серии автомобилей, названных «зубилом» из-за угловатой формы кузова типа хэтчбек.

Наличие 2-дверей вместо 4-х ассоциировалось в ту эпоху, как особенности спортивного автомобиля. И действительно, за счет облегченного веса и хорошего, мощного ДВС, «восьмерка» станет любимицей молодежи того времени и позволит легко обгонять на дороге тяжелые и не слишком маневренные образы вазовских моделей из серии «классика».

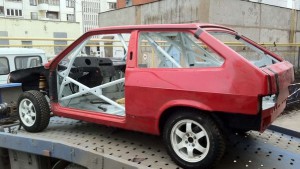

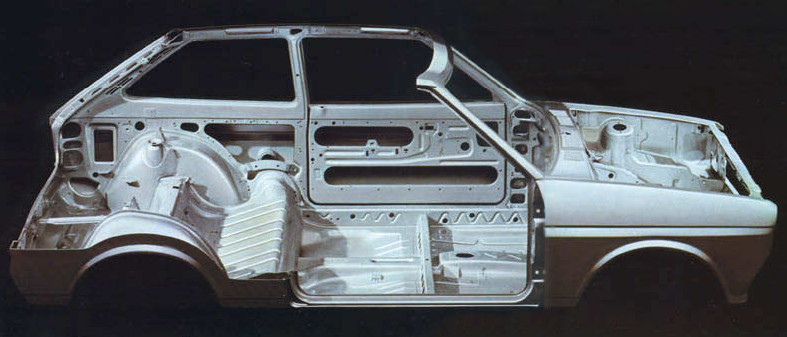

Кузов на ваз 2108
Кузов на ваз 2108

«Восьмерка» наделена кузовом, который можно назвать универсальным. Абсолютно все компоненты его составляют единое целое, подразумевают связку точечной сваркой и усиление некоторых элементов, на которые падает сильная нагрузка, дополнительной сварной дугой. Некоторые навесные детали, «оперение» автомашины, с остовом соединены прочными специального типа болтами. Подробнее про детали остова Ваз 2108 можно прочитать в таблице ниже.

Примечание. Что касается надежности кузова, то одно только то, что ключевые элементы «восьмерки» отштампованы из стальных листов, а их толщина составляет не менее 0,8 мм, говорит только в плюс.

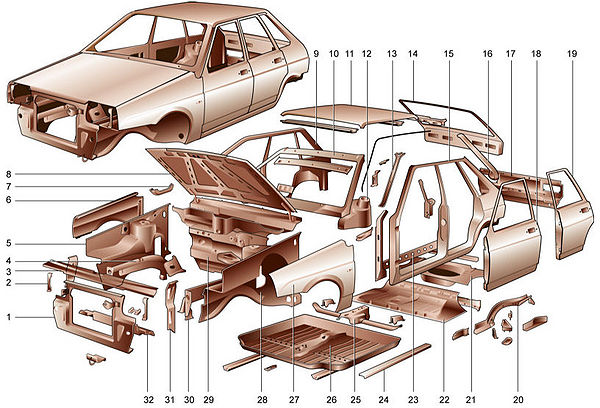

Элементы основного каркаса и «оперение» кузова Ваз 2108

Основные детали кузоваНавесные детали кузова («оперение»)
Передок: вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители, стойки, коробка воздухопритока и прочие мелкие детали.Лицевые панели кузова
Полы: панель переднего, среднего и заднего пола, поперечины, усилители и надставки. Передний пол имеет корытообразную форму и специальный тоннель для труб выпускной системы, трубопроводов и топливопроводов, охраняющий последние от повреждений. Задний пол оснащен цельноштампованной нишей для запасного колеса. Вдоль всего пола приварены лонжероны для усиления. Вместе с передним и задними лонжеронами они составляют единые скрытые продольные полости вдоль всего днищаДвери состоят из наружных и внутренних панелей, рамок окон и усилителей. Двери навешиваются петлями на кузов. Соединение петель с кузовом – болты. Соединение дверей с петлями – болты и сварка.
Боковины: правая и левая. Они состоят из наружных и внутренних панелей. Наружные панели выполнены из цельных деталей с центральными и задними стойками, имеют проемы для боковых окон. Внутренние панели сделаны вместе с наружными арками колес и усилителями стоек. Боковины на «восьмерке» усилены с задней части, имеют желобки и фланцы под уплотнители двери, правая боковина наделена сепаратором для паров бензина. В качестве усилителя предусмотрены также накладки боковин.Капот состоит из наружной и внутренней панелей, изготовленных из листовой стали (толщина 0,8 мм). Соединение панелей между собой – установка расширяющихся прокладок и метод загибки с клеем. На кузов капот навешивается с помощью петель по заднему краю. Спереди капот опирается на резиновые буферы.
Крыша с люком или без с 2-я усилителями. Сзади к панели крыши приварены две балки для навешивания задней 3-й двери Ваз 2108. Задняя дверь навешивается на заднюю балку посредством двух петель. В открытом положении заднюю дверь удерживаются газонаполненные упоры, в свою очередь, прикрепленные шарнирно к кузову и дверям.
Задок Крылья: задние и передние. Последние крепятся к кузову с помощью самонапрягающихся болтов. Крылья наделены уплотнительными прокладками, которые уменьшают их вибрацию при движении автомобиля.
Силовые элементы: лонжероны, поперечины, стойки.
Схема кузова Ваз 2108
Схема кузова Ваз 2108

Правовые вопросы, касающиеся замены кузова

Новый закон, вступивший в силу в позапрошлом году гласит: если была произведена замена кузова и уничтожен идентификационный номер правовыми органами в регистрации будет отказано.

Как известно, чтобы машина стала полноценным транспортным средством для передвижения, ее нужно зарегистрировать. Только вот как то сделать, если кузов с документами ваз 2108 был заменен на новый?

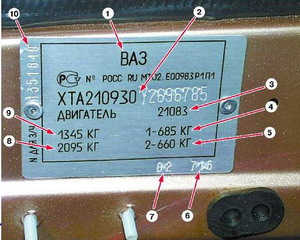

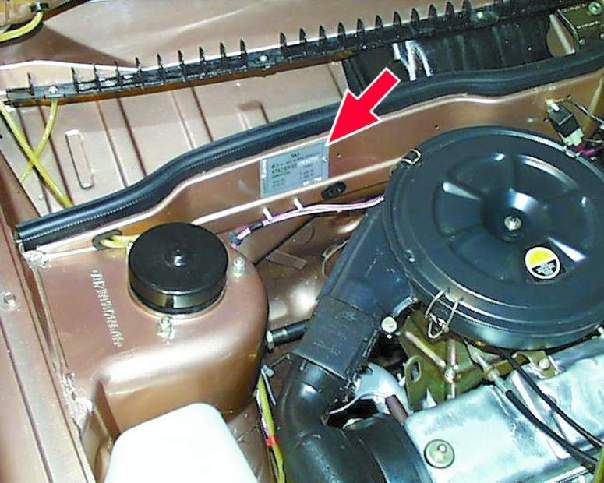

Номер кузова на ваз 21083
Номер кузова на ваз 21083

По новому закону в результате замены кузова автомобиль утрачивает свою индивидуальность и становится схожим с другим ТС, VIN (идентификационный номер) которого ему был присвоен.

По этой причине сегодня не каждый автосервис берется за полную замену, так как процедура эта сопряжена со множеством технических вопросов.

Кузовная модернизация «восьмерки» и других вазовских моделей регламентировано обращением первого «зодчего» АВТОВАЗ к шефу российского ГИБДД. В этом документе приведены санкционированные видоизменения, которые владелец имеет право применять, но альтернатива узаконивания таких, уже «новых» ТС остается в кругу разбирательства органов.

Номера кузова ваз 21083
Номера кузова ваз 21083

Примечание. К примеру, если автовладелец тюнинговал машину, по закону обязана быть проведена экспертиза на профессиональном уровне в сервисе ТО, подготовлены соответствующие документы, поддерживающие законность внесенных модификаций.

Но кузов автомашины – это деталь, которой присвоен свой Вин-код, уникальный номер. И замена обязательно должна указываться в надлежащей документации. По новому закону подобный тюнинг не может реализовываться с пустого места. Прежде владелец должен купить или найти альтернативный вариант каркаса с документами.

Примечание. Покупка последнего возможна сегодня не только напрямую через частника или организацию, но и посредством интернет-сайтов самих заводов-изготовителей.

Также в обязательном порядке надо будет подготовить всю соответствующую документацию с последующим рассмотрением ее в ГИБДД. И только после этого будет рассматриваться вопрос замены с обязательной рокировкой техдокументов на автомашину.

Отреставрировать «восьмерку», модернизировать ее – это одно. А вот регистрация измененного автокузова — другое. Как правило, порядок оформления замены проводится так:

  1. Автовладелец обращается с просьбой к органам ГИБДД по месту регистрации
  2. Он также предоставляет все нужные для этого бумаги (подробный реестр в таблице ниже)
  3. Автовладелец пишет заявление о смене VIN-кода
  4. Органами проверяется новый кузов (не снят ли он с угнанной машины и т.д)
  5. Автовладельцем осуществляется оплата госпошлины за новый техпаспорт и свидетельство
  6. Автомобиль командируют на штрафплощадку, автокузов ставят на учет.

Документы, необходимые для замены кузова

Договор купли-продажи кузоваЗаключается с продавцом кузова
Различные сертификаты с ГОСТами
Оригинал договора на проведение работ по замене кузоваЗаключается с продавцом кузова
Удостоверение личности владельца машины
Страховка на автомобиль
Техпаспорт автомобиля

Контрольный замер

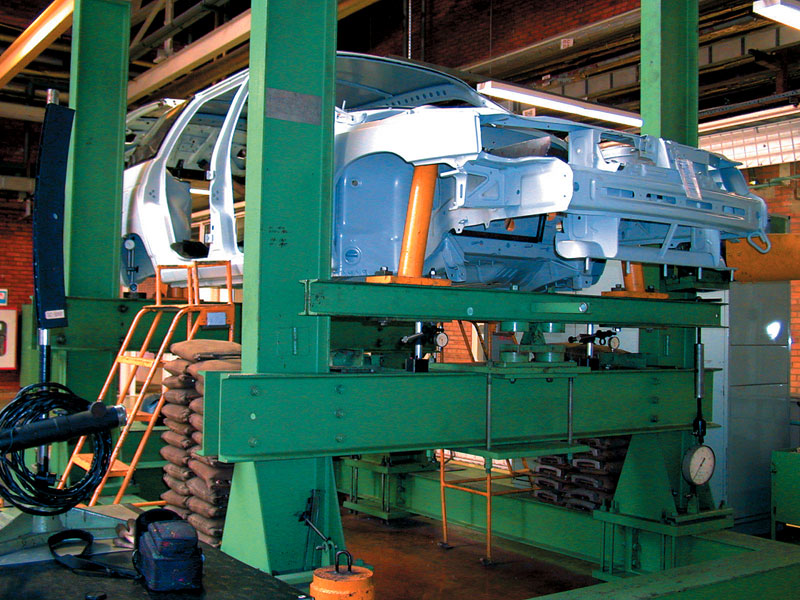

Замер контрольных точек и испытание на прочность сварки
Замер контрольных точек и испытание на прочность сварки

Во избежание стать обладателем битого или перевернутого кузова, приведенного с помощью современных методов реставрации в привлекательный внешний вид, надо знать инструкцию того, как снимать, измерять базовые точки (БТ). Последние еще называют контрольными. Подразумевают они некоторую дистанцию промеж базовых зон, и для их грамотного замера мало знать только расположение. Надо еще изучить метод связки в пары, так как неосведомленность скажется на замере ненужных параметров, не числящихся ни в одном руководстве. Понятно, что никакой реальной пользы это не даст.

Кроме всего прочего, надо еще уметь работать с инструментами по замерам. Другими словами, БТ – это участки неодинакового размера: это могут быть БТ в пару мм или БТ с 1 сантиметр и даже более. Подобная ошибка для снятия точных размеров недопустима, и для правильного замера приходится базироваться на некий участок, расположенный в отверстии.

Примечание. Как правило, точной геометральной БТ считается участок спереди кромочки отверстия.

Как известно, большинство кузовных размеров отличаются симметричными особенностями. Это означает, что приведенную выше схему, можно трансформировать касательно продольной оси автомашины. Что касается достоверности размещения компонентов в конкретном случае, то здесь действует формула равенства.

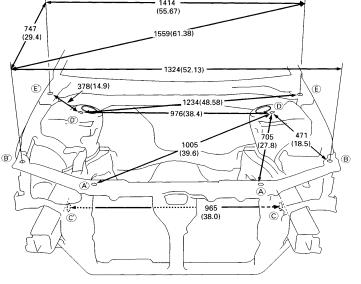

Примечание. В случае удара, пришедшего сбоку на передок кузова, происходит перекос. О нем ярко свидетельствует разница, обнаруживаемая при замере диагональных размеров передка (замеряется диагональ между точками А и D слева и справа).

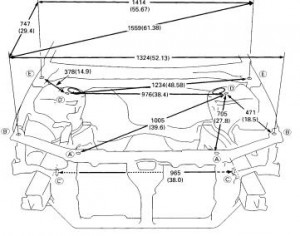

Как замерять БТ
Как замерять БТ

В процессе обмеров проемов используется принципиально иной метод нахождения БТ. Хотя, в любом случае, приходится использовать специальную схему по нахождению правильных БТ.

Измерение между точками проводится стандартным инструментом. Рекомендуется вначале сделать план, схожий со стандартными размерами. Базовые линии можно обозначить на нем буквами. Обязательно проведение замеров между симметричными парами точек, как это было сделано выше в процессе замера передка после бокового удара.

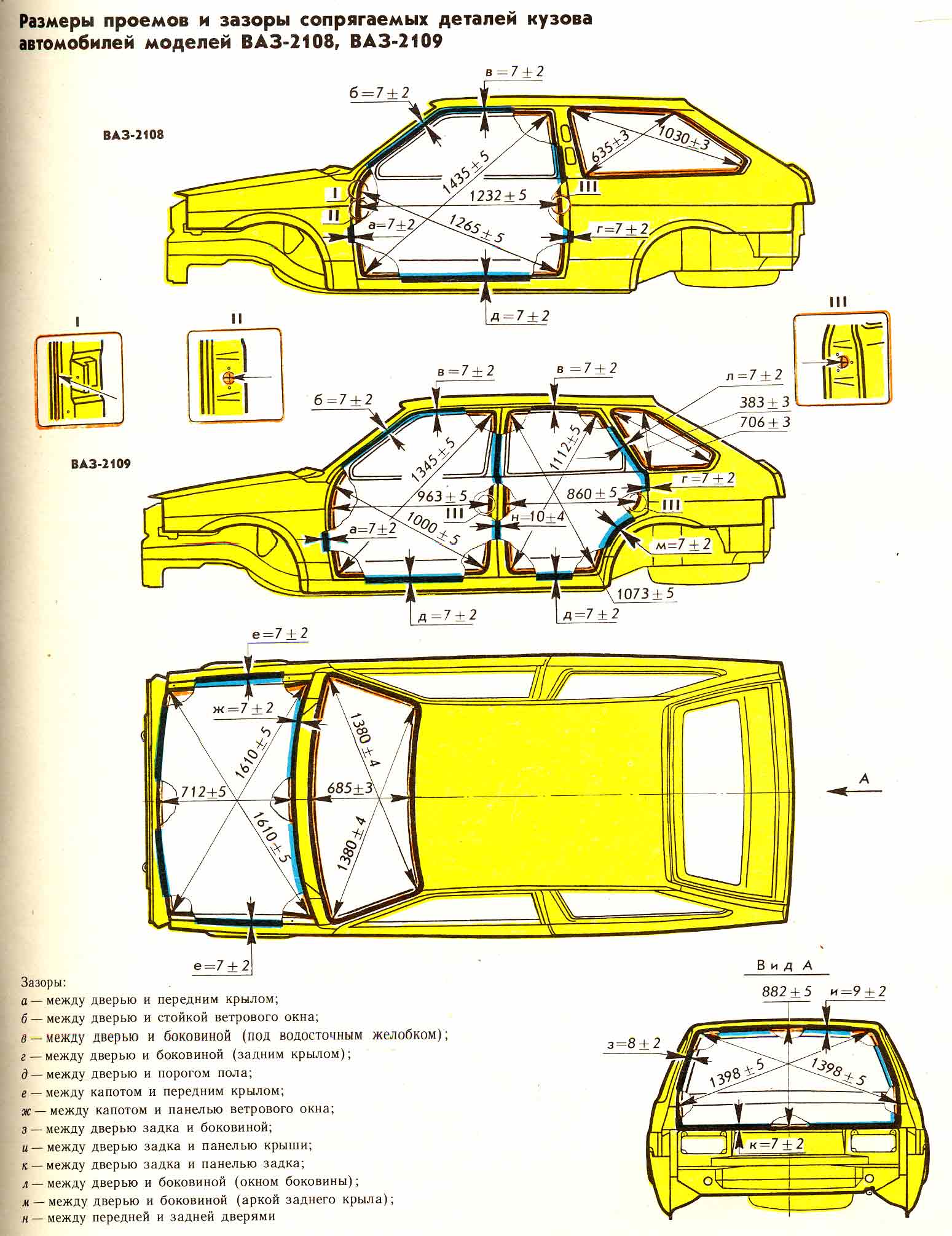

Контрольные точки Ваз 2108
Контрольные точки Ваз 2108

На последнем этапе проведения замеров рекомендуется сделать отчет, представляющий собой таблицу с указанием полезных данных.

Проверяют обычно следующие элементы кузова:

  • Дистанция промеж БТ кузова или его частей по диагонали;
  • Замер дистанции стоек;
  • Замер зазоров.

Искусство замерять контрольные точки кузова Ваз 2108, говорит об умении грамотно его подбирать и покупать. Если владелец «восьмерки» меняет кузов без документов или официально в автосервисе, фото – материалы и рекомендации, представленные в статье, помогут ему ознакомиться с нюансами и подробностями замены.
