Самодельный компрессор для аэрографа


Современное качественное покрасочное оборудование, которое предназначено для аэрографии, в большом количестве представлено на современном рынке. Это дает возможность производить самые разные виды работ, связанных с окрашиванием каких угодно поверхностей, начиная от разнообразных моделей серьезной военной техники и до кузова транспортного средства.Аэрограф с компрессором для автомобиля

Многие мастера и собственники автомобилей прекрасно понимаются, что приобрести компрессоры для аэрографии можно только по достаточно высокой стоимости, особенно если от известных производителей. Именно по этой причине многие принимают решение сделать то или иное оборудование своими руками.

Принцип действия аэрографа

Основной принцип работы аэрографа отличается относительной простотой. Он состоит в том, чтобы качественно распылять красящее вещество под напором струящейся воздуха.

Современный аэрограф представляет собой достаточно сложный пневматический инструмент, который может быть использован в моделировании и при проведении малярных и ремонтных работ.

Чтобы данное качественное и функциональное приспособление работало максимально качественно, стоит позаботиться о том, чтобы присутствовало в наличии все требуемое оборудование, в частности компрессор. Его можно приобрести, а также при наличии необходимых инструментов и оборудования сделать его самостоятельно.

Основные составляющие компрессора

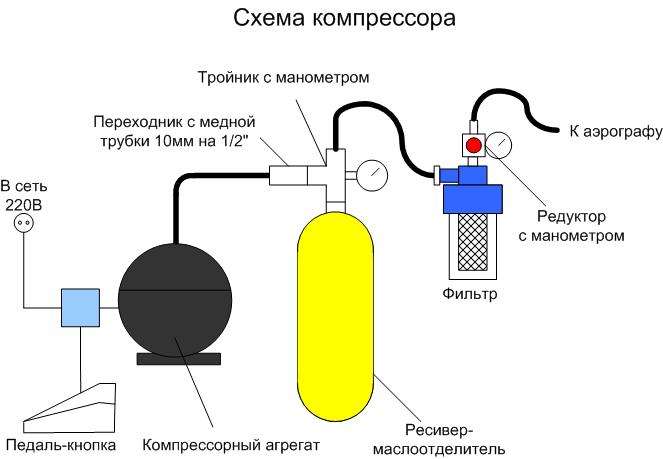

СхемаЧтобы собрать качественный самодельный компрессор для аэрографа, предназначенный для аэрографа исключительно своими руками, требуется понимать основные принципы работы всей системы. Оборудование такого плана состоит из нескольких элементов:

  • Насос для воздуха, который нагнетает его в специальный ресивер;
  • Потребуется сам ресивер, который предназначен для концентрации воздушных масс, а также для сглаживания потока воздуха на его выходе;
  • Важно позаботиться о приобретении дополнительного оборудования. это может быть редуктор, особое реле давления, манометр, предохранительный клапан и специальные соединительные шланги;
  • Платформа, предназначенная для размещения всех необходимых рабочих элементов.

Особое внимание стоит уделить воздушному насосу. В его качестве может выступать какое угодно приспособление, которое в состоянии нагнетать воздушные массы, тем самым создавая рабочее давление для качественной работы аэрографа.

Не нужно использовать в качестве компрессора обычный пылесос, так как он не в состоянии обеспечить должного давления.

Подойдет специальный поршневой компрессор от вышедшего из строя холодильника. Также можно использовать специальный мембранный компрессор от транспортного средства. Именно второй вариант не стоит приобретать, так как он характеризуется недостаточными показателями производительности и мощности.

Обычно для такого устройства, как компрессор для аэрографии категории высокого давления многие используют старые, уже не используемые огнетушители. Также можно использовать специальные автомобильные ресиверы, компактные баллоны пропана и кислорода. Это герметичные емкости, которые в состоянии выдержать определенные показатели давления.

Требуемые детали и элементыОсновые составляющие компрессора

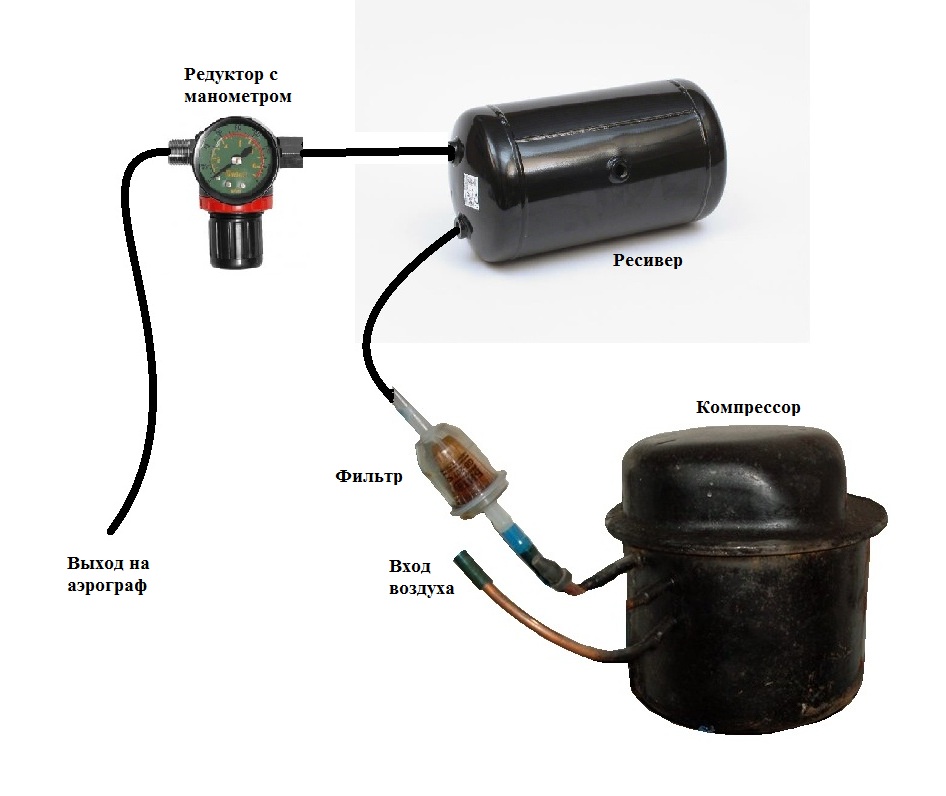

Для того чтобы самостоятельно сделать качественный и производительный компрессор для аэрографии, стоит подготовить следующие детали:

  1. Сам компрессор от вышедшего из строя холодильника.
  2. Порошковый огнетушитель.
  3. Реле давления.
  4. Газовый редуктор, который при необходимости можно регулировать.
  5. Манометр.
  6. Специальный предохранительный клапан.
  7. Большое количество соединительных шлангов.
  8. Топливный фильтр от автомобиля.
  9. Комплект переходников.
  10. Хомуты.
  11. Платформа.
  12. Качественные крепежные детали.

Если не оказалось старого холодильника, можно приобрести компрессор на рынке у профессионалов, которые занимаются работами, связанными с ремонтом холодильников.

Стоит обратить внимание, что подобные детали от холодильников могут быть двух видов – роторные и поршневые. При наличии определенного выбора, предпочтение стоит отдать именно поршневому, так как он обладает относительно простой конструкцией, но при этом считается более надежным.

Современные поршневые агрегаты, как правило, оснащены тремя специальными трубками. Одна из них предназначена для заливки в устройство масла, две иные для циркуляции воздушной массы. Чтобы определить какая из них какой является, вполне достаточно просто поднести к ним руку.

Предварительные работы

Устройство такого плана состоит из качественного двигателя, который раскручивает вал поршня и маховика, они в свою очередь накачивают в цилиндр воздух. В процессе сборки требуется следить за тем, чтобы на конце цилиндра присутствовало сразу два клапана. Один из них предназначен для пропуска воздушных масс, что касается второго, то он выходит наружу. Перед тем, как осуществить сборку компрессора, требуется осуществить следующие действия:

  • Очистить специальным преобразователем ржавчину;
  • Тщательно смазать поршень, вал;
  • После снятия клапанной плиты, чтобы проверить все присутствующие уплотнения и ход поршня;
  • Не менее важно проверить работу клапанов.

Моторы от холодильника, как правило, имеют свою собственную систему для смазывания, потому требуется просто залить в нее специальное масло. Сделать это можно через специальную трубочку.

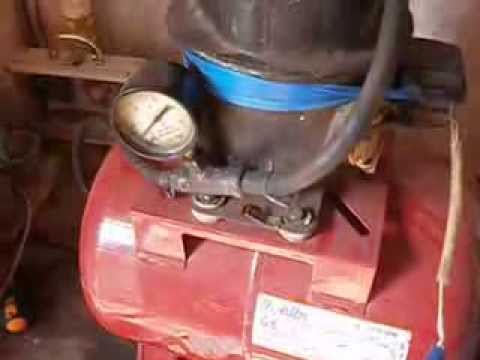

Особенности работы с ресивером

Емкость под ресивер требуется подобрать ту, которая имеет объем не менее 20 литров. Если для обычного холодильника вполне достаточно 10-литрового ресивера, то для качественного аэрографа нужен именно такой объем. Чтобы получить ресивер данного размера можно посредством профессионального сварочного аппарата соединить две емкости. Кроме того, можно использовать специальный баллон, взятый от обычного огнетушителя.


С выбранной емкостью требуется произвести следующие процессы:

  1. Высверлить отверстия, которые предназначены для присоединения ресивера в поступлением воздуха и непосредственно самим аэрографом. Если было принято решение использовать более упрощенный вариант, достаточно будет одного отверстия, к которому потому прикручивается специальная водопроводная крестовина.
  2. Полость, выполненную из металла, требуется очень тщательно очисть от результатов проведенного сверления. Обрабатывается подобный элемент при помощи преобразователя ржавчины.
  3. Посредством холодной сварки и шлангов трубки от установленной крестовины требуется соединить с манометром и проверить осуществление подачи воздушной массы.
  4. Все без исключения детали должны быть закреплены строго на одной платформе. Это может быть лист металла или ДСП.

Стоит обратить внимание, что для качественной аэрографии требуется исключительно чистый воздух, потому на вход установленного двигателя необходимо надеть специальный фильтр. Его при необходимости можно сделать своими руками, используя сразу несколько слоев бумаги.

Данное устройство в процессе использования придется часто включать и выключать, особенно когда манометр покажет требуемый уровень давления. Чтобы упростить данный процесс, можно приобрести в специальном магазине техники просто реле отключения.

Основные преимущества компрессора

Самодельный компрессор для аэрографии есть немало преимуществ. К ним можно отнести:

  • Доступную стоимость, данное оборудование будет стоить на порядок меньше, чем заводская модель;
  • Уровень шума на порядок ниже, чем у компрессора, который реализуется на современном рынке;
  • Все узлы и присутствующие в составе элементы подобной самодельной установки при выходе их из строя, можно быстро и без особых проблем отремонтировать.

Все это говорит, что сделать компрессор для аэрографии своими руками на порядок выгоднее, чем приобрести подобный производственный аналог.
